VitamineD

Deux pièces identiques, 3 configurations possibles

par VitamineD

Trouvé sur Google + via @Toutenbois

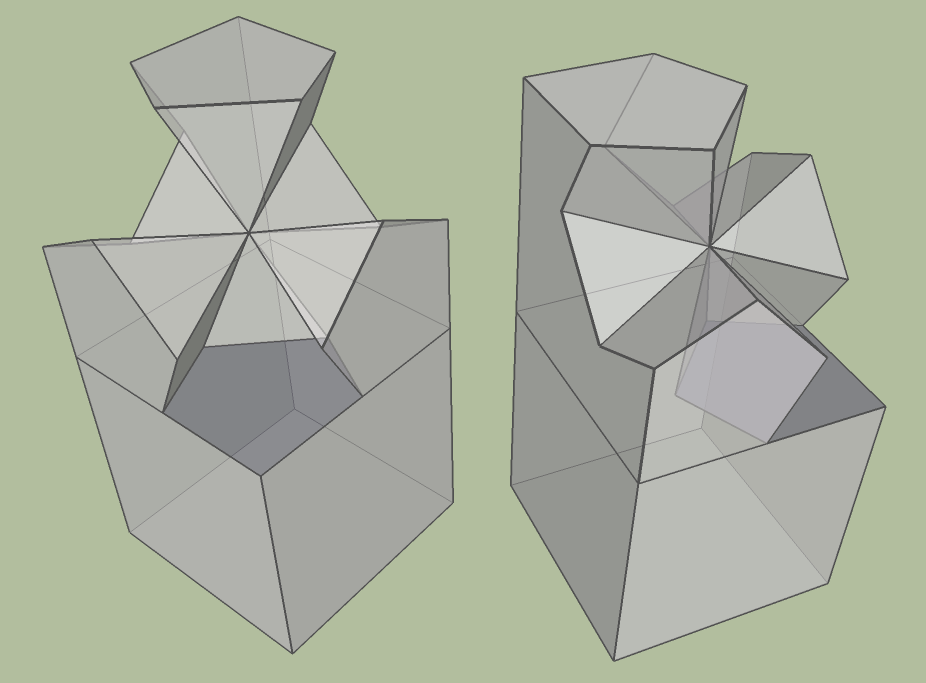

En fait ça a été assez facile de retrouver la construction d'après la photo, à l'aide de SketchUp.

L'usinage est inscrit dans un cube, et coulisse le long de la diagonale dudit cube. La construction se fait en reliant coins et milieux des côtés, puis en sciant le long des bonnes lignes… et c'est là où ça devient dur à expliquer autrement qu'en 3D ou en personne :)

Je suis curieux de savoir ce que ça vaut mécaniquement…

Mise à jour le 02 novembre 2014

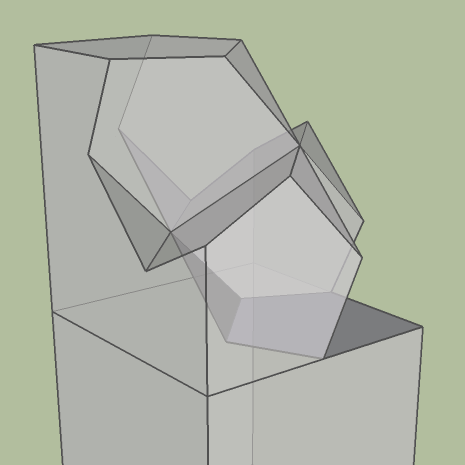

Variante du plan, après que @NinjaRouge m'ait fait remarquer que la géométrie est différente de ce qu'on voit des photos. À y réfléchir, ça permet de scier directement toutes les flancs des trois doigts, et il ne reste plus que le fond à enlever au ciseau. Par contre, avec une découpeuse laser 5 axes, ma version est mieux, niah ! (comment ça vous avez pas ça dans votre atelier ?!).

Mis à jour

On en parle ici

Zeloko


Perso j'admire tant l'ingéniosité de l'assemblage que la qualité de réalisation.

Et à voir la vidéo, on se rend bien compte de la qualité de l'emboitement !

http://ink361.com/app/users/ig-1395584368/shinobunny/photos/ig-815405157591565839_1395584368

Toutenbois

merci pour le plan

VitamineD

Ah oui, il a plein de photos aussi et on dirait que l'intérieur n'est pas découpé exactement pareil que ce que j'ai deviné sur mon plan…

Zeloko


Oui, je pense que la coupe sur les photos est plus facile à réaliser. Du fait que ça part d'une première surface en biseau qui peut être exécutée directement depuis les face extérieures.

bene569


Merci,
j'ai mis Shinobu Tagaiashi dans mes favoris , cela ta pris beaucoup de temps de refaire ses assemblages?

VitamineD

30 min sous sketchup… en bois, aucune idée, il faudrait que j'aie un établi avant d'essayer :)

NinjaRouge


Excellent post !! et merci d'avoir partagé :).

jeremycmdd


je suis fan j'adore tout ces assemblages complexe ....... un grand merci

VitamineD

Et je viens de trouver une vidéo de réalisation de cet assemblage. C'est en polonais, mais les images n'ont pas besoin de traduction :)
