Etienne38

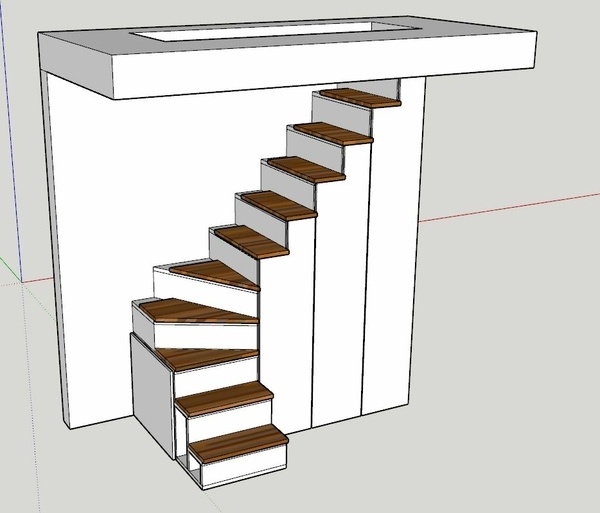

Escalier bibliothèque


Bonjour à tous,

Je souhaite changer mon escalier (droit) menant à mes combles aménagés.

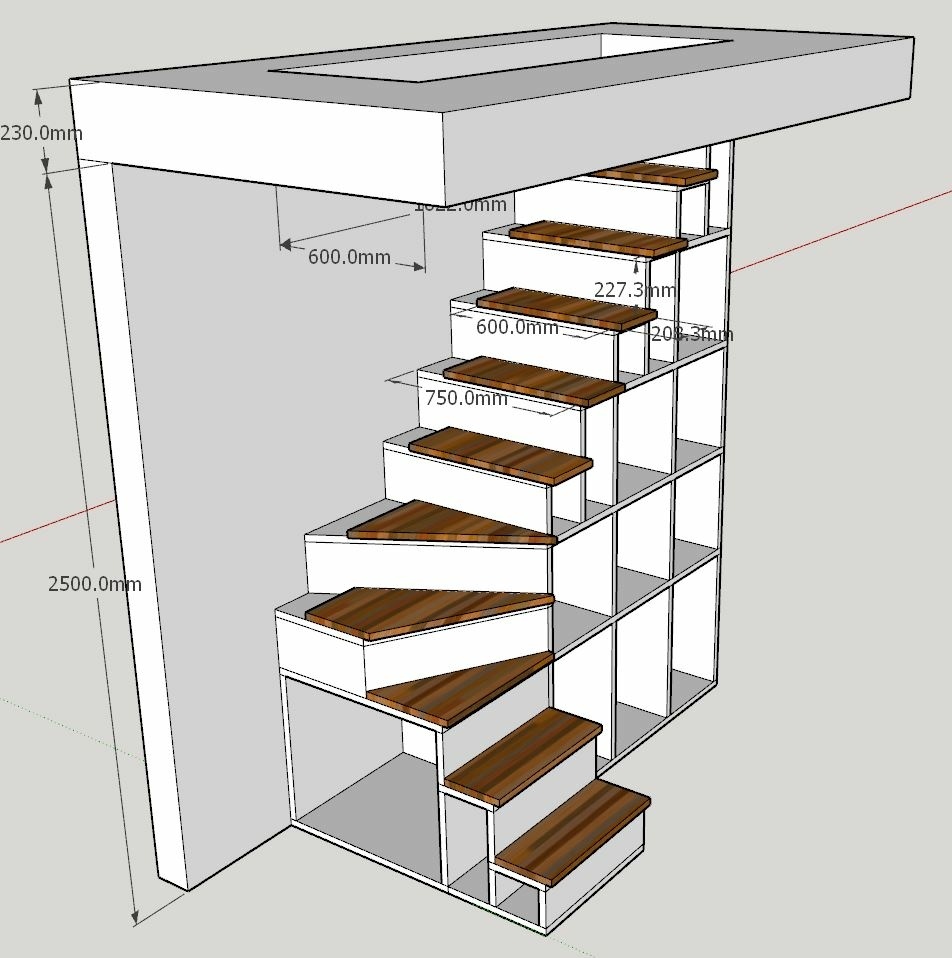

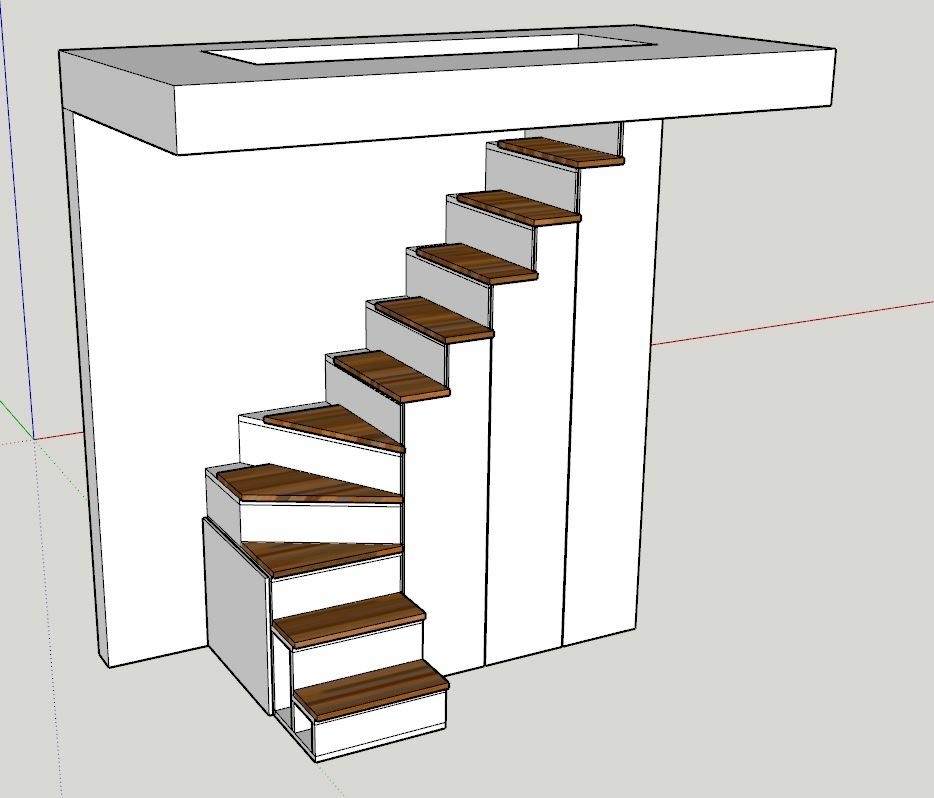

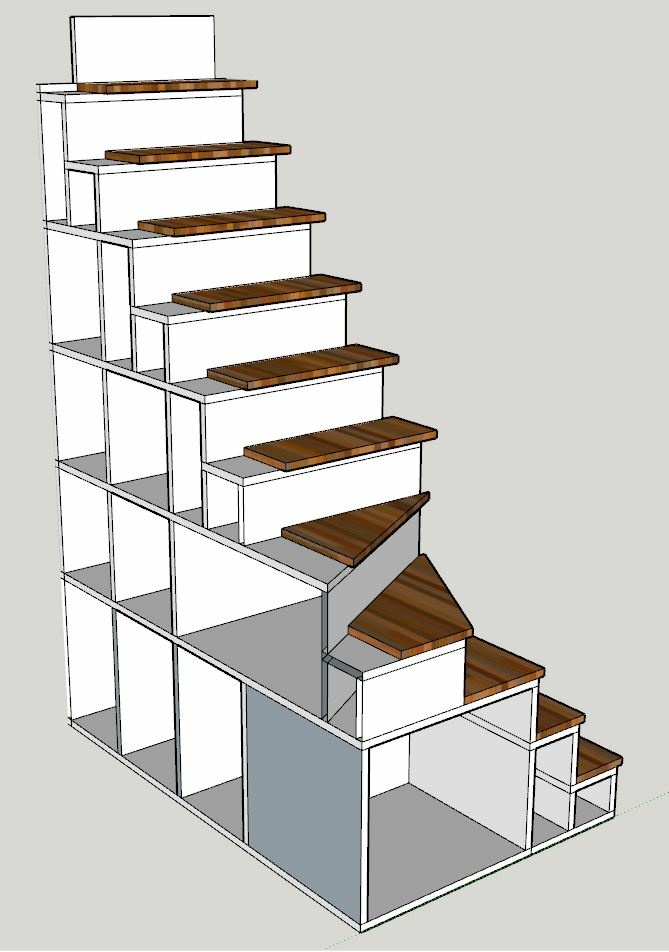

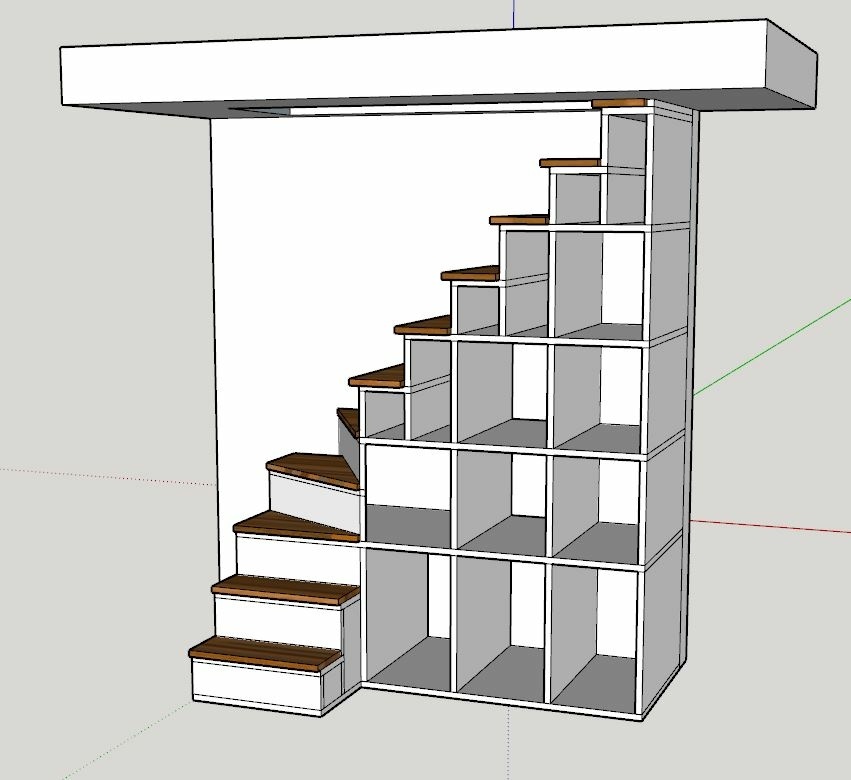

J'ai dessiné un escalier quart tournant pour se rapprocher au mieux de la formule de blondel.
La trémie n'est pas collée au mur, elle est décalée de 150 mm.

Pour récapituler :
Trémie : 600*1822 mm
Hauteur total : 2730 mm

11 marches :
Hauteur marche : 227 mm
Giron : 208 mm
Largeur marche : 600 mm (+50 mm de recouvrement)
Nez de marche : 25 mm

Dessiner l'escalier n'a pas été trop difficile, par contre je ne sais pas du tout la solidité de l'édifice. Faut-il mettre du bois plus épais, refaire certaines parties, quel type de bois (ou assemblage de bois), comment assembler les différentes planches, etc.. ?

Pour le moment, sur le schéma, j'ai mis du bois de 28mm d'épaisseur pour l'escalier et la bibliothèque et aussi du 28 mm pour les marches d'escalier. Est-ce suffisant ? Pour les portes (pour cacher les étagères), j'ai mis 18 mm d'épaisseur.

N’hésitez pas si vous avez des améliorations à suggérer ou autres.

Merci


Discussions

Etienne38 a publié le plan "Escalier bibliothèque".
il y a 1 an
BastienLB
( Modifié )

Au niveau du "cercueil" à mon avis ça va plier...

Etienne38

Merci pour ton commentaire. Tu veux dire que le 1er étage ne va pas supporter le poids de l'escalier et de l'utilisateur ? Une conception verticale serait-elle mieux ? Merci

Gilga

Bonjour, je me lance dans un projet d'aménagement de dessous d'escalier et je viens de voir ce projet escalier/bibliothèque.

  • Personnellement il me semble qu'il faudrait renforcer chaque dessous de marche d'escalier par une médiane qui raccourcirait la profondeur de la boite de rangement mais qui restera suffisante pour des livres dont la profondeur n'excède pas 40cm +-
  • idem pour les coffres de la partie basse, il y aura tel quel des planches de 750 mm qui plieront à l'usage, il faut renforcer à ce niveau...
  • L'épaisseur du bois dépendra du choix de son essence (sur ce plan 28mm et 18mm) voir budget
  • Pourquoi des portes? alors qu'une bibliothèque et ses livres sont un chouette spectacle d'autant plus en escalier.
    Bonne construction
