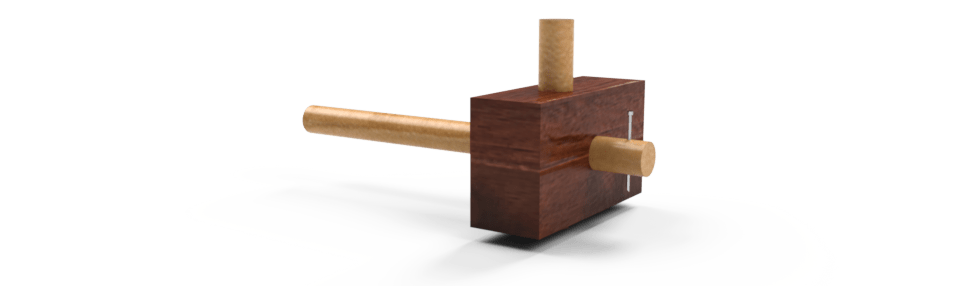

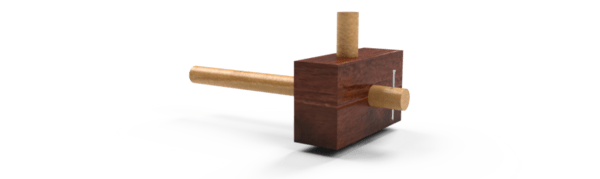

Trusquin sans prétention


Trusquin sans prétention

  • Utilisation de goujon industriel ⌀5/8".
  • Réalisation en 30 minutes avec des machines, 2h avec des outils manuels.
  • Toutes les dimensions sont modifiables selon le confort de chacun.
  • Ne pas coller le clou permet de l'affûter ou le changer au besoin.
  • Possibilité de rajouter d'autres clous pour faire un trusquin à mortaise.
  • Plan Nord-Américain réalisé en 3D avec Onshape.
  • Mesures impériales ou métriques.
Mis à jour

Discussions

Beuhkwel  a publié le plan "Trusquin sans prétention".
il y a 7 mois
Raphy61

Il est très beau et le plan très explicite, mais je en comprend pas le système de blocage ... peut tu m'expliquer plus

Beuhkwel
( Modifié )

Bonjour Raphy, effectivement le système de bloquage n'est peut-être pas très clair sur le plan. En fait il est composé de 4 pièces : Le bloc, le goujon avec le clou et la clef.

La clef à une forme de sifflet, je l'ai taillé au couteau avec un léger angle au niveau du sifflet pour qu'il vienne bloquer la tige. Lorsque la clef bloque le goujon, son extrémité dépasse sur le bas ce qui permet d’enlever la clef facilement en la tapotant sur une surface. Si mes explications ne sont pas suffisant clairs, fait le moi savoir je ferais une petit dessin ;)

Raphy61

Beuhkwel Parfaitement clair ☺
