Erwangardan

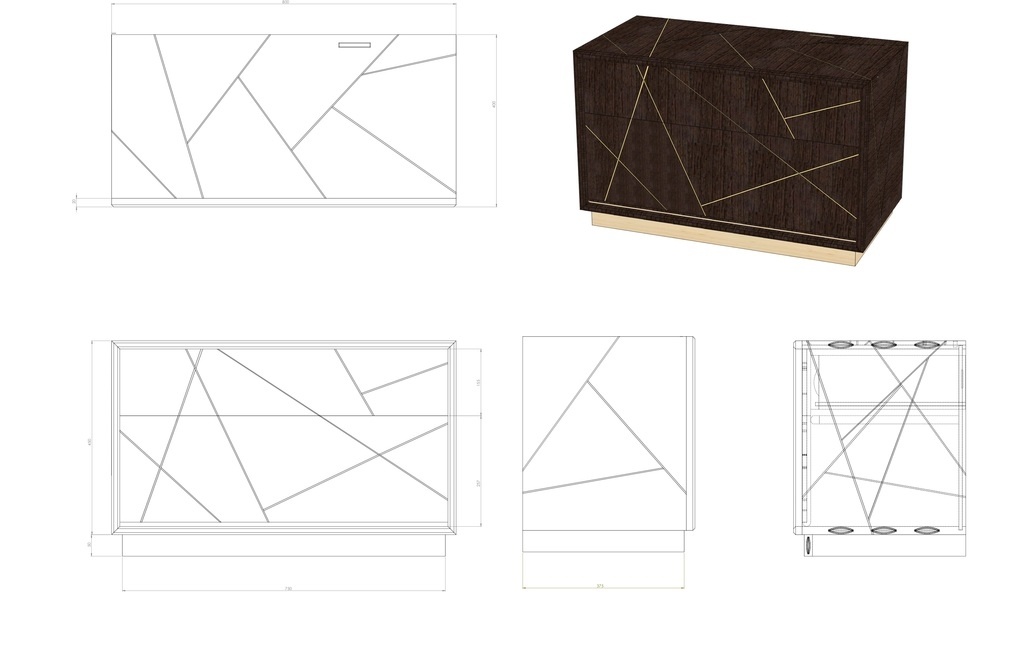

Plan du Chevet sur SolidWorks 3D


Étape 1: Débit des panneaux agglo 19 mm et des bois massif (apaisés + plinthe + tiroir).
Étape 2: Débit des placages intérieurs en sycomore + création des motifs en placage de wengé.
Étape 3: Collages panneaux à la presse a chaud.
Étape 4: Toupillage des panneaux (rainure fond + rainure des languettes pour les alaises).
Étape 5: Coupes à 45° sur les panneaux pour créer le caisson.
Étape 6: Lamellos.

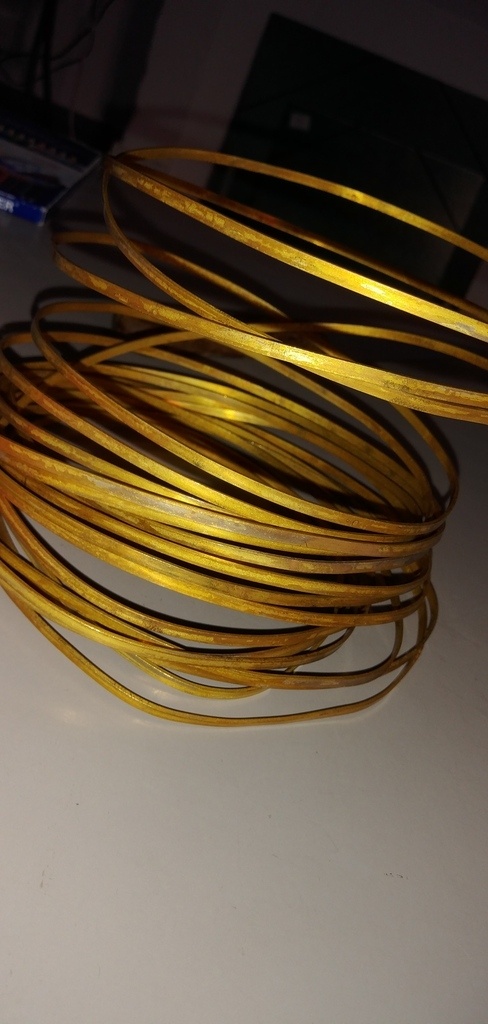

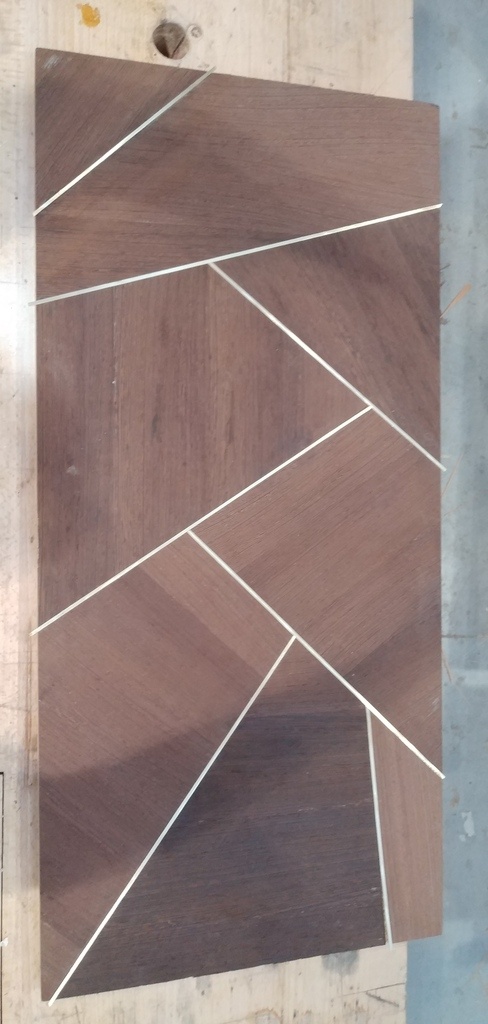

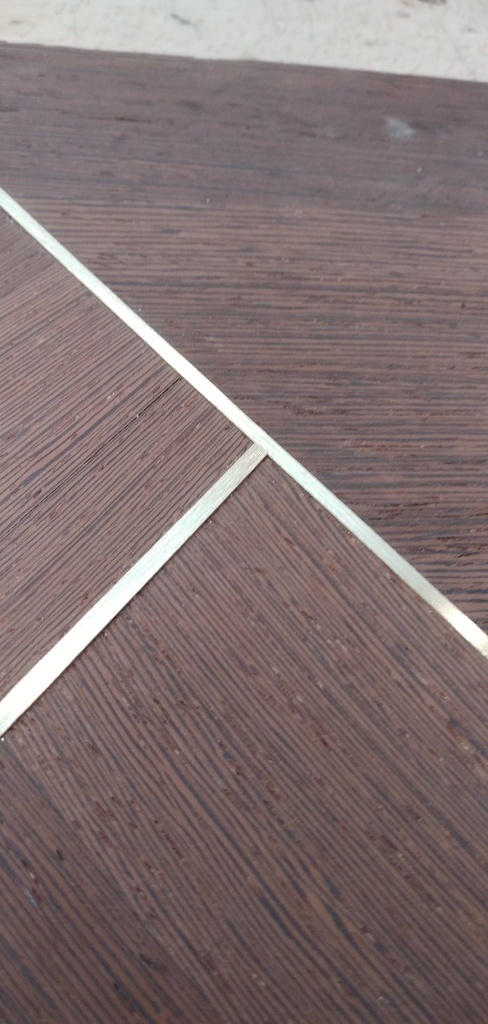

Étape 7: Incrustation filets de laitons avec la scie plongeante.
Étape 8: Ajustement des filets en épaisseur avec une rappe (le laiton est tendre) et mise en forme des coupes du laiton.
Étape 9: Collage des filets avec le marteau à plaquer et de la colle de poisson.
Étape 10: Collage des alaises massive.
Étape 11: Raclage et ponçage de l'ensemble des panneaux.
Étape 12: Finitions intérieure complète + finition de l'abattant.
Étape 13: Collage caisson.
Étape 14: Réalisation du tiroir queues d'arrondes.
Étape 15: Collage du tiroir.
Étape 16: Finition extérieure du caisson.
Étape 17: Montage des pivots et des poignées.
Étape 18: Montage de la plinthe en sycomore.
