Martinben

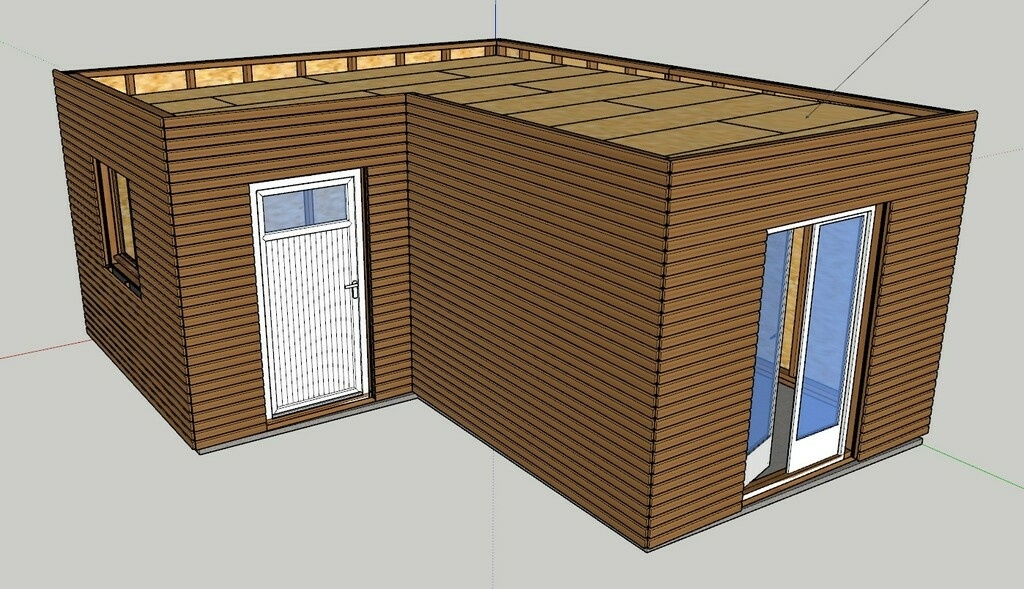

Abri de jardin en réflexion


Bonjour à tous.

Je vous présente un projet que je vais bientôt réaliser.

Il s'agit d'un abri de jardin de 24m² pour faire un atelier et du stockage pour la jardin.
Je suis amateur et j'ai essayé de trouver le maximum d'infos sur internet pour le réaliser.

Je fais appel à vous et a votre expertise pour savoir s'il y a des aberration ou des choses à améliorer.

Il est donc composé de mur en ossature de 45*95 en douglas avec contreventement en OSB 9mm.
Le plafond sera composé d'une poutre centrale de 70x210 et des traverse en 63x175 recouvert d'un osb 18mm.
Le bardage sera en claire-voie sur la partie visible. Il y aura une palissade derrière le mur le plus long et l'arrière sera caché derrière le long d'une haie. J'ai donc mis un bardage économique en douglas 18mm (question budget).
Le toit sera en EPDM et on mettra des pots de fleurs dessus (et plus tard des panneaux solaire)

J'ai plusieurs questions :

Pour les menuiseries (elles ne sont pas à la bonne dimensions dans la plan 😌), avez vous des indications sur le montage en tunnel? quelle surcote je doit prendre ?

Merci de votre indulgence et bonne journée


Discussions

Martinben a publié le plan "Abri de jardin en réflexion".
il y a 5 mois
mickael45
( Modifié )

Bonjour je laisse le soin au professionnel de valider.
A mon niveau je pense qu'il faut rajouter des lisses supplémentaire au dessus des traverses haute. faire un chainage, en les croisant comme tu a fait pour les lisse basse.
Et les linteau je les trouve petits mais vu le solivage pour le toit cela ne pose peux être pas de problème ? ? ?
Les tasseaux pour poser ton bardage doivent être positionner sur les montants de tes mur. Car la je vois qu'ils tombent entre deux montants,il faut les fixer dans les montants.
Mais le bardage en claire-voie sera verticale ou horizontale ?

Sinon félicitation car ces vraiment bien partie. Pour ma part je ne vois pas d'aberration😀

Martinben

J'ai rajouter la lisse haute.
Pour le linteau, tu pense que 2x 4595 ne suffit pas? Je pense les coller pour faire un 9095 bien solide.
Merci de ton retour.

mickael45

Habituellement on met plus gros mais la vu le solivage que tu a fais il servira aussi de linteau.
Même si tu les colle je te conseil quand même de les pointer ou de les visser également.

Martinben

Excuse moi pour la question idiote : comment le solivage (plafont) peut repartir la charge au dessus des ouverture ? C'est le fait que l'entraxe soit assez faible ?

mickael45
( Modifié )

Sur le mur au dessus de la fenêtre tu a mis une muraillère pour recevoir tes solives.C'est cette muraillère (pas le solivage directement je me suis mal exprimé) qui réalise le rôle du linteau .
Le linteau reprend les charges au dessus de l'ouverture, mais avec un toit terrasse il n'y a rien directement sur le mur.
Ne met pas un pot de fleur avec un palmier géant à cette endroit et c'est bon 😉

Martinben

Donc ça devrait aller. Je vais pas mettre une forêt. Merci

mickael45

De rien avec plaisir. Bon chantier.
