Ara

Chat "rollen-spiel"

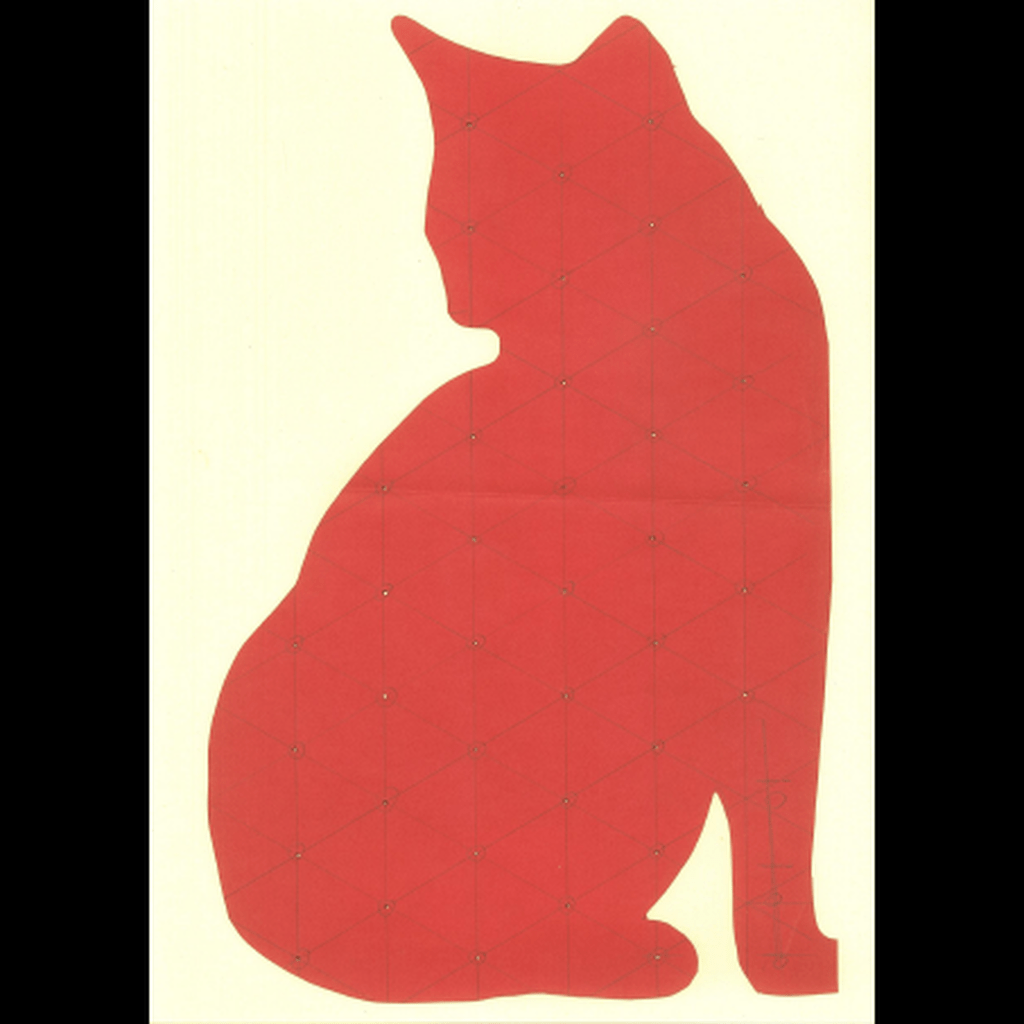

La fiche n°1 donne quelques indications sur le projet de base, la fiche n°2 est à imprimer en A3, et la fiche n°3 (pour la queue + le petit raccord) en A4.

Le chat est découpé dans une planche brute de châtaignier, rabotée à 30 mm d'épaisseur (sauf la queue qui est faite dans une chute, mais l'ensemble peut être fait d'une pièce si la planche est assez large).

Aux intersections des triangles il faut percer un trou de diamètre 6 pour pouvoir y planter un tourillon.

Les tourillons font 80 mm de long, et sont enfoncés de 20 mm. Je les ai légèrement chanfreinés à la ponceuse à bande.

Pour les moustaches du chat (voir l'image dans la rubrique "créations"), j'ai juste fait 3 petits trous de 1mm pour y mettre un petit fil de fer (genre fil de passe des gaines électriques), d'environ 6 cm.

Mis à jour

Discussions

Ara a publié le plan "Chat "rollen-spiel"".
il y a 1 mois
Ara

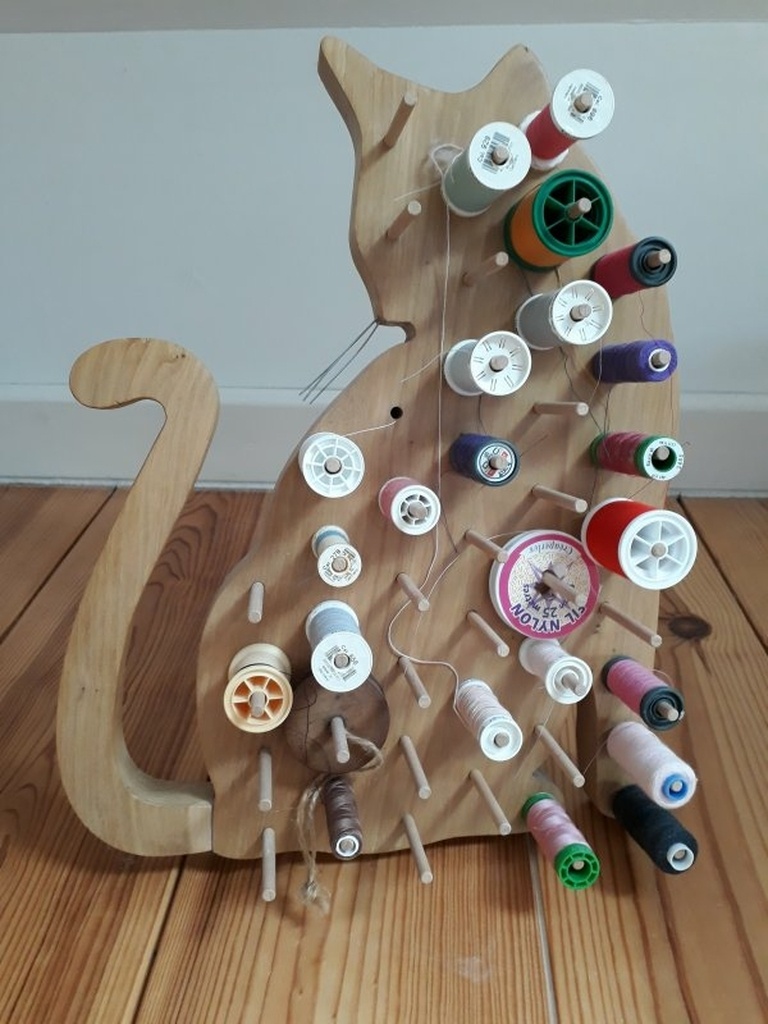

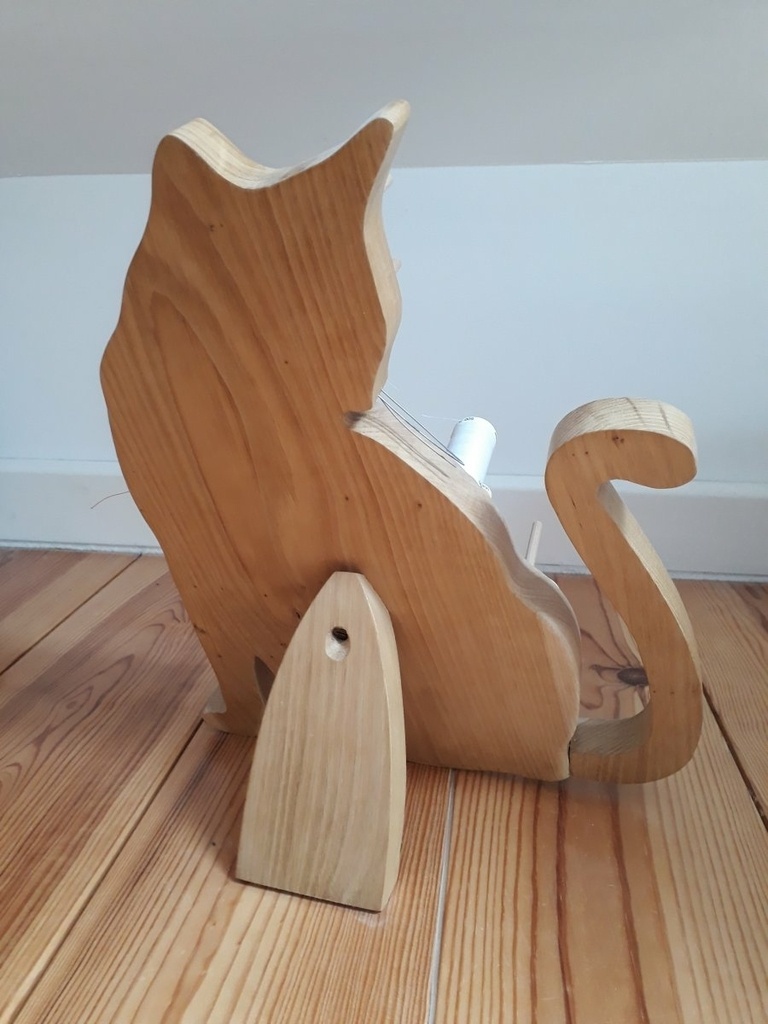

Comme j'ai supprimé la création correspondante, voici des images du résultat :
