Xavier

Réglage micrométrique

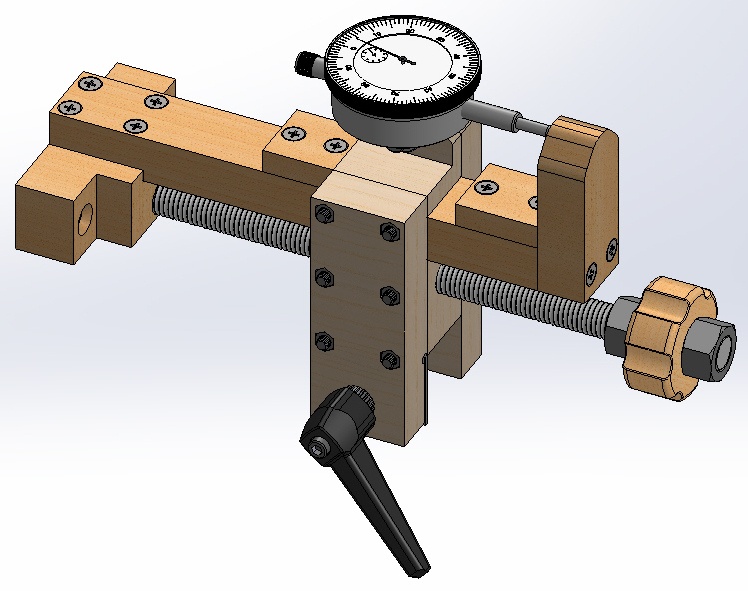

Voici les plans de la réalisation du régleur micrométrique.

Publications associées


Discussions

Boris Beaulant
( Modifié )

Merci pour le plan. Petite question, comment fais-tu l'encoche demi-cylindrique dans l'écrou sur lequel va prendre la tige filetée ?

Xavier
( Modifié )

Bonjour Boris,

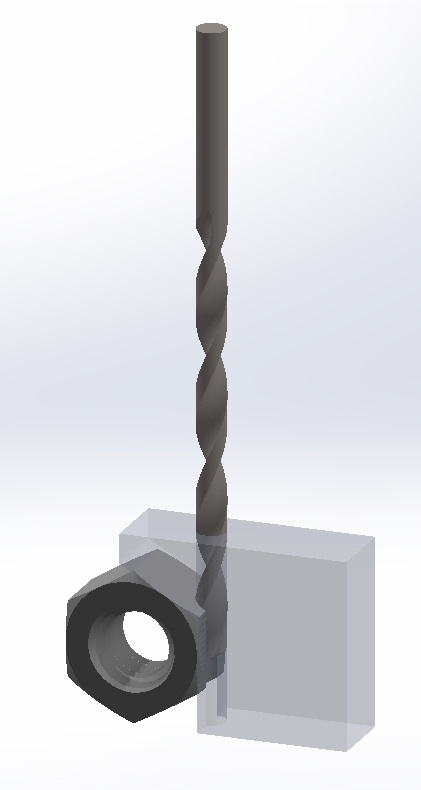

Pour celui que j'ai utilisé, c'est un ami mécano qui me l'a fraisé, mais j'avais étudié le guide de perçage comme sur l'image.
En fait cette encoche sert à immobiliser l'écrou quand on dévisse.
Bonne journée.
Xavier

Boris Beaulant
( Modifié )

Salut, merci pour ta réponse.
Sur le plan, j'ai bien vu le trou dans la pièce de bois en page 3. Mais je n'ai pas vu ce que tu y avais inséré. Un petit cylindre de diamètre 5 ?

Xavier
( Modifié )

Bonsoir Boris,
C'est la vis d'assemblage qui est insérée et qui sert également à l'immobilisation de l'écrou.
J'ai préféré faire l'ensemble démontable et non collé pour pouvoir éventuellement changer une pièce qui s’abîmerait.
Xavier
