Arke

MARCHEPIED ENFANT

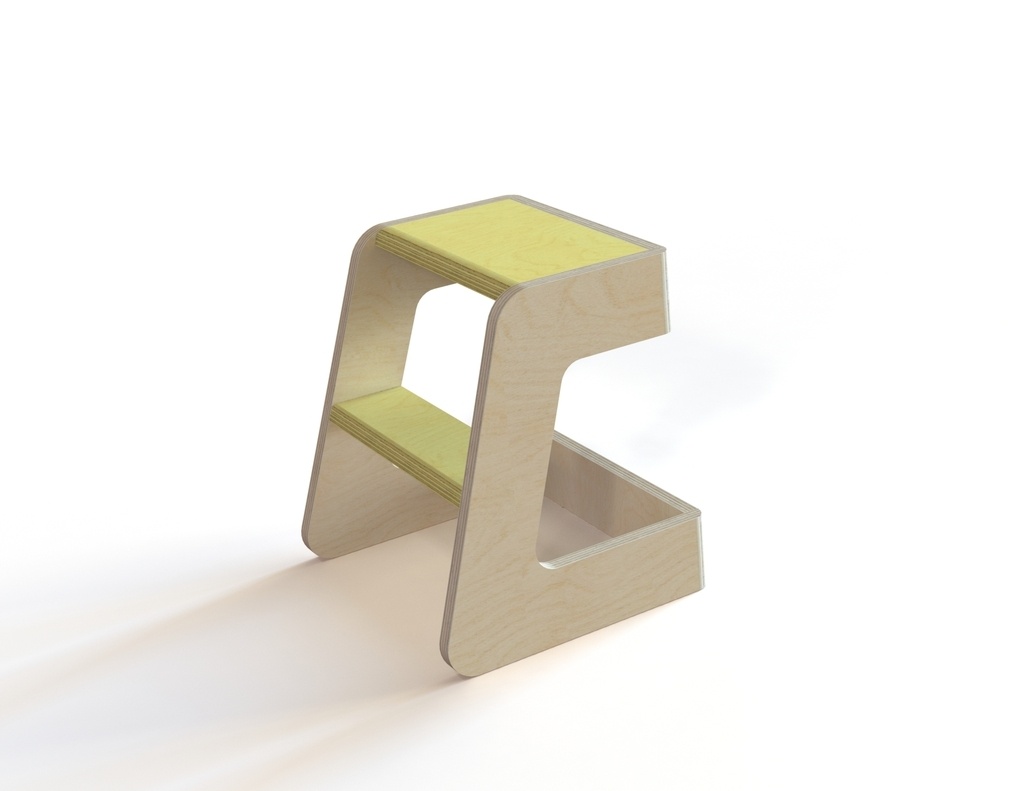

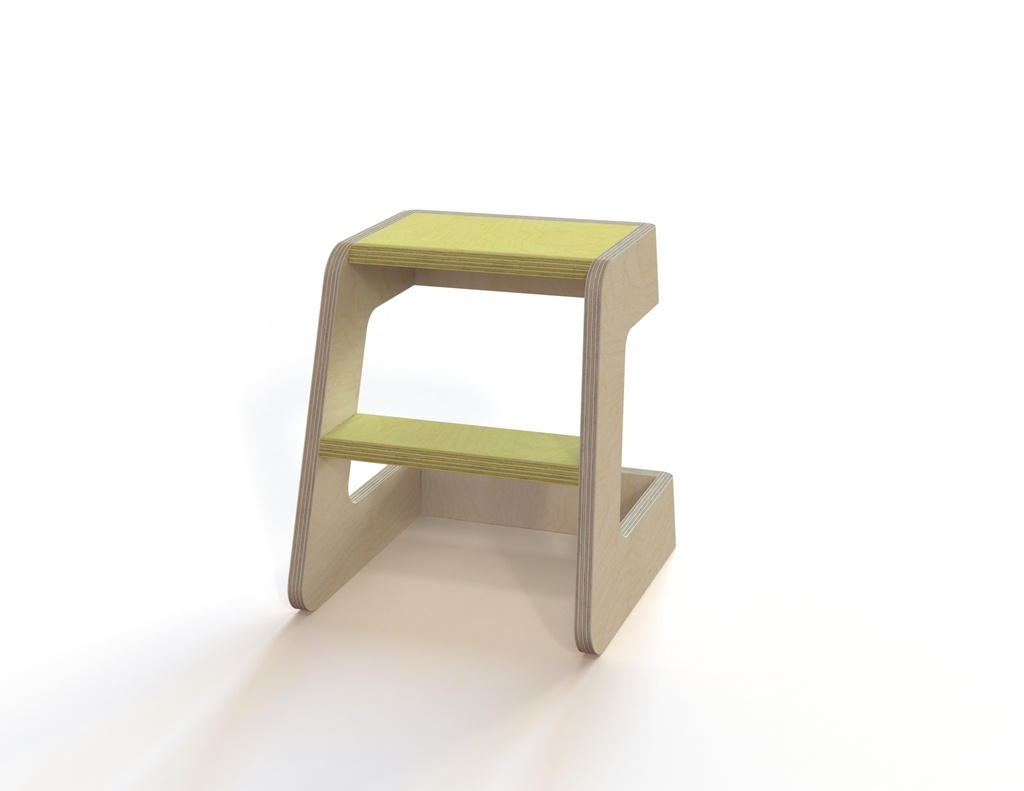

Un marchepied en contreplaqué de bouleau pour mon fils (quasi 3ans)

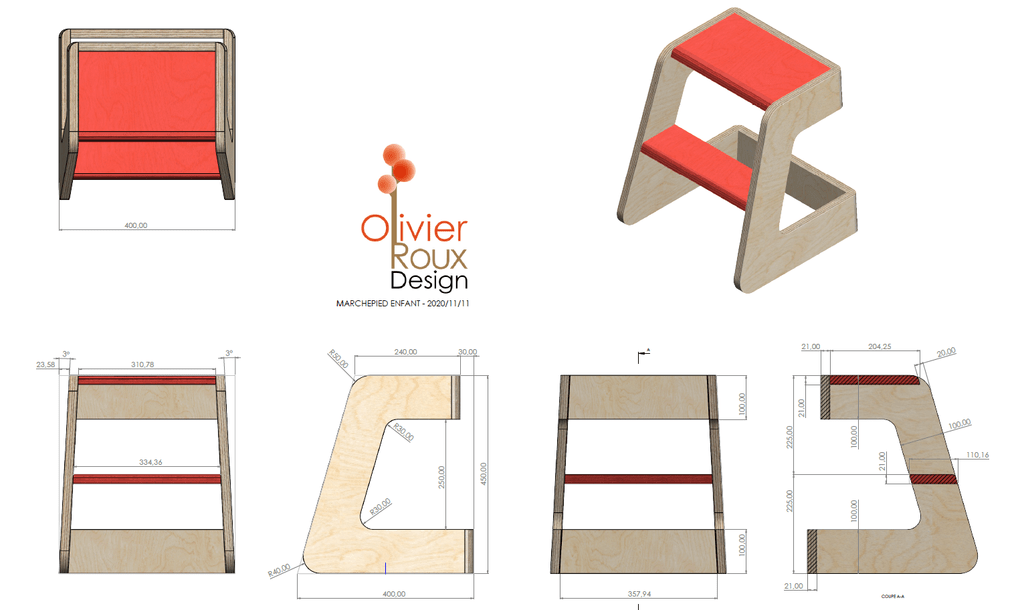

Avec un plan si ça vous intéresse.


Discussions

Arke a publié le plan "MARCHEPIED ENFANT".
il y a 5 jours
francoisB30

il est simple et épuré j’aime bien
la tu fabriqué en vrais ?

Arke

Pas encore, j'en suis encore à me demander comment je vais faire, à cause de cet angle à 3° que j'ai mis pour incliner les 2 montants.

francoisB30

3° c'est peu si tu coupe les traverses à 3° les montant suivrons
le problème c'est l'assembleur tourillons ou laméllos tout dépend comment tu es équipé

Arke

C'est peu mais assez pour bien m'embêter sur les tranches des 2 montants en forme de C, principalement sur la zone intérieure du C.
Ce qui m'embête c'est pas l'assemblage, c'est la découpe :)
J'ai une domino, je devrais m'en sortir avec ça :)
Un petit gabarit pour le réglage.
J'ai une scie à format aussi pour le reste des 3° ça devrait aller.
Et ponçage pour les arrondis du C je pense.

francoisB30

explique moi mieux quel est le problème à l'intérieur du C je comprend vite quand on m'explique longtemps

Arke

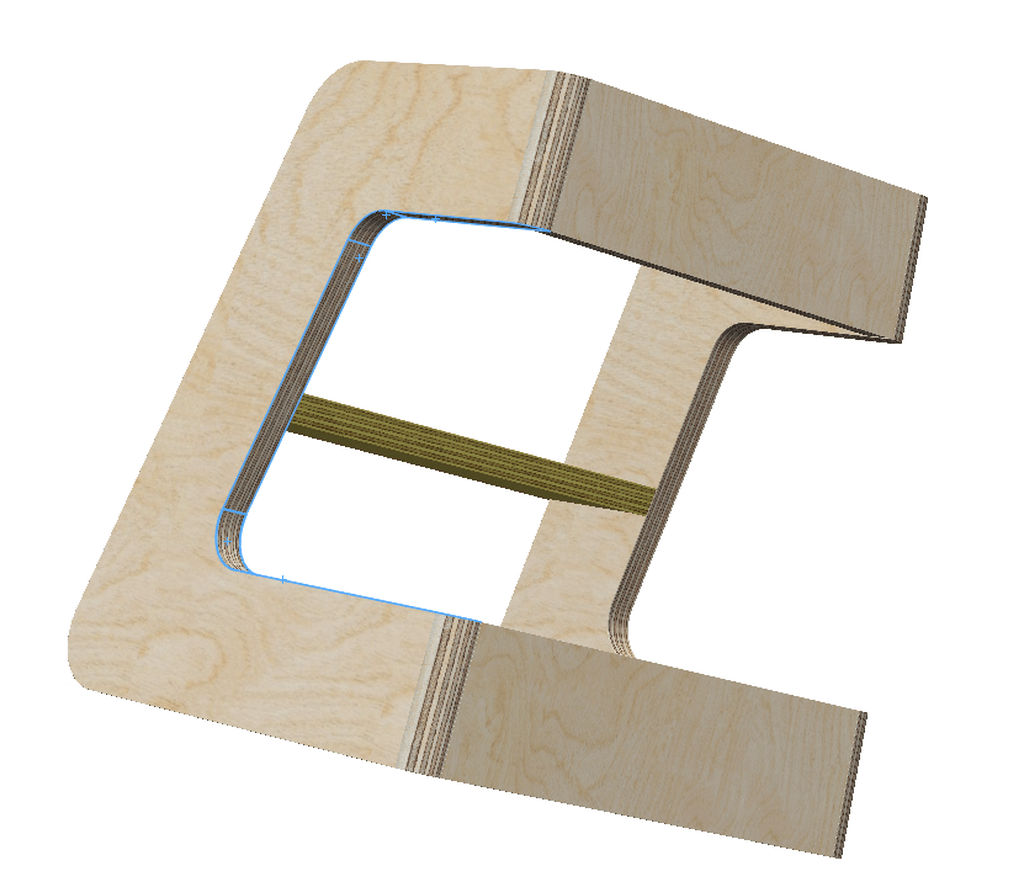

La selection en bleu c'est la zone intérieure du C.
Aucune de ces faces n'est perpendiculaire aux grandes surfaces latérales.
D'où la difficulté.
Il faut les découper avec un angle?
93° pour le bas, 87° pour le haut, et là je tatillonne (je ferais 90 en vrai) 89,17° sur la barre du C.

Arke

illustration de la zone concernée

francoisB30

une cale à 3° sous une défonceuse avec un gabarit pour te guider pourrai le faire sinon un centre d'usinage à 5 axes mais la défonceuse est plus accessible

Arke

En effet, merci du conseil François :)
Le centre d'usinage non car ce qui m'anime vraiment, c'est la création puis réalisation par moi même.
