L'anarchist's workbench paramétrique de Christopher Schwarz


Intruduction

Ce plan est une modélisation paramétrique de l'établi issu du livre suivant :
V.F. :


V.O. (pdf gratuit) :

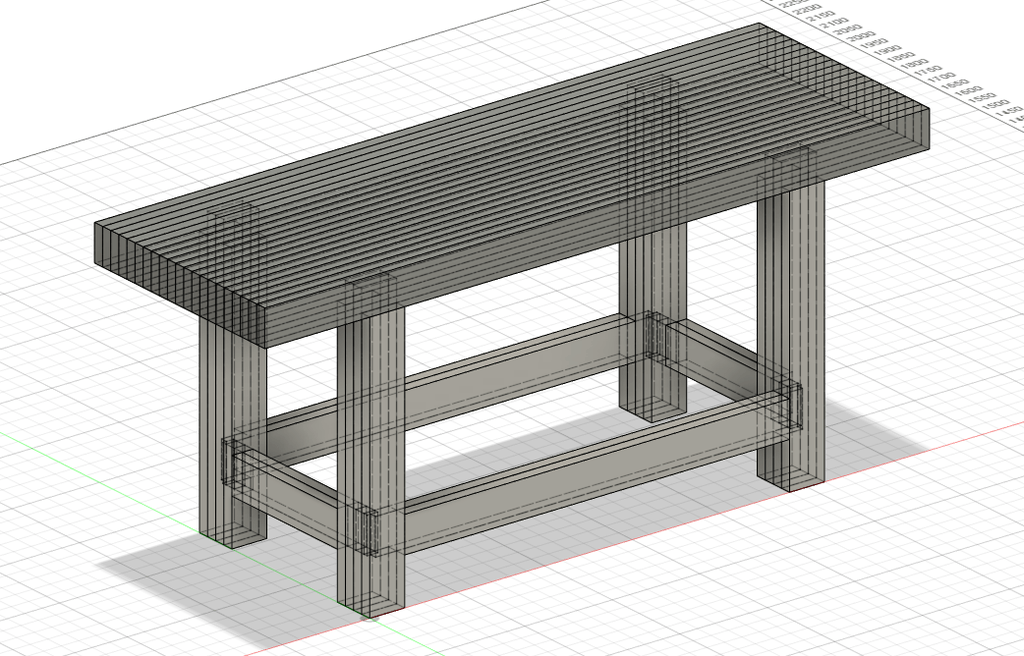

N'ayant pas défini les dimensions finales de cet établi je me suis amusé à apprendre comment marche les paramètres dans F360.
Ainsi il y a une liste d'une 20aine de cotes qui peuvent êtres modifiées, certaines dont on saisi les valeurs, d'autres calculées à partir des valeurs que l'on va fixer. L'établi est donc complètement paramétrable, voir section mode d'emploi ci dessous.

La construction se base sur le même principe que celui que l'on retrouve dans le pas-à-pas de Kentaro que je vous invite à consulter pour compléter ce plan.

Voici la liste des paramètres fixés volontairement :

Paramètres globaux

  • Hauteur globale
  • Longueur globale

Paramètres du piétement

  • Épaisseur de lame du pied
  • Largeur de lame du pied
  • Espacement Traverse - Sol

Paramètres du plateau

  • Épaisseur du plateau
  • Épaisseur de lame du centre du plateau
  • Nombre de lame du centre du plateau
  • Extrémité du plateau
  • Distance bord du plateau - griffe

Voici la liste des paramètres calculés et leurs formules:

Paramètre global :

  • Largeur globale : Nombre épaisseurs de lame du centre du plateau + 8 Épaisseur de lame du pied

Paramètres du piétement

  • Hauteur du pied sans tenon : Hauteur globale - Épaisseur du plateau
  • Hauteur du tenon allant dans le plateau = 3/5 Épaisseur du plateau : ratio choisi délibérément*
  • Épaisseur de lame des traverses = Épaisseur de lame du pied : par soucis de calibrage de pièce mais peut être différent
  • Longueur des traverse courtes sans tenon = Profondeur globale - 8 * Épaisseur de lame du pied (il y a 4 lame par pied)
  • Tenon des traverses courtes = 2.5 * Épaisseur de lame du pied
  • Longueur des traverses longue sans tenon = Longueur globale - 2 Largeur de lame du pied - 2 Extrémité du plateau
  • Tenon des traverses longues = 3/5 * Largeur de lame du pied

Mode d'emploi :

  • Définir une hauteur et une longueur de votre établi
    Appliquer ces valeurs aux paramètres Global_Hauteur et Global_Longueur
  • Définir les sections de vos lames
    Pour le piétement : Pietement_Lame_Largeur et Pietement_Lame_Epaisseur
    Pour la partie centrale du plateau : Plateau_Epaisseur et Plateau_Lame_Epaisseur
    Pour les lames du plateau à l'aplomb des pieds : épaisseur de lame identique au piétement et largeur identique à l'épaisseur du plateau
  • Définir le nombre de lame de la partie centrale du plateau pour influer sur la profondeur globale de l'établi
    Appliquer cette valeur à Plateau_Nombre_Lame
  • Définir la hauteur des traverses (distance sol - traverse)
    Appliquer cette valeur à Traverse_Hauteur
  • Définir de combien dépasse le plateau de chaque côté du pietement
    Appliquer cette valeur à Plateau_Extremite
  • Définir la distance entre le bord gauche du plateau et la griffe
    Appliquer cette valeur à Plateau_Griffe

Limitations :

Il y a deux limitations sur ce modèle :

  • Si on met une longueur globale inférieure à (2 Largeur de lame du pied - 2 Extrémité du plateau) on se retrouve avec une longueur de traverse négative, en soit c'est pas un problème pour le logiciel, mais la traverse part dans le sens opposé et c'est pas fait pour)
  • Si on a une profondeur globale qui n'est pas un multiple de 'épaisseur des lames du plateau, on a un décalage entre piétement et plateau du fait de l'arrondi à l'entier du nombre de lame.
