Ara

Le Rakadal !

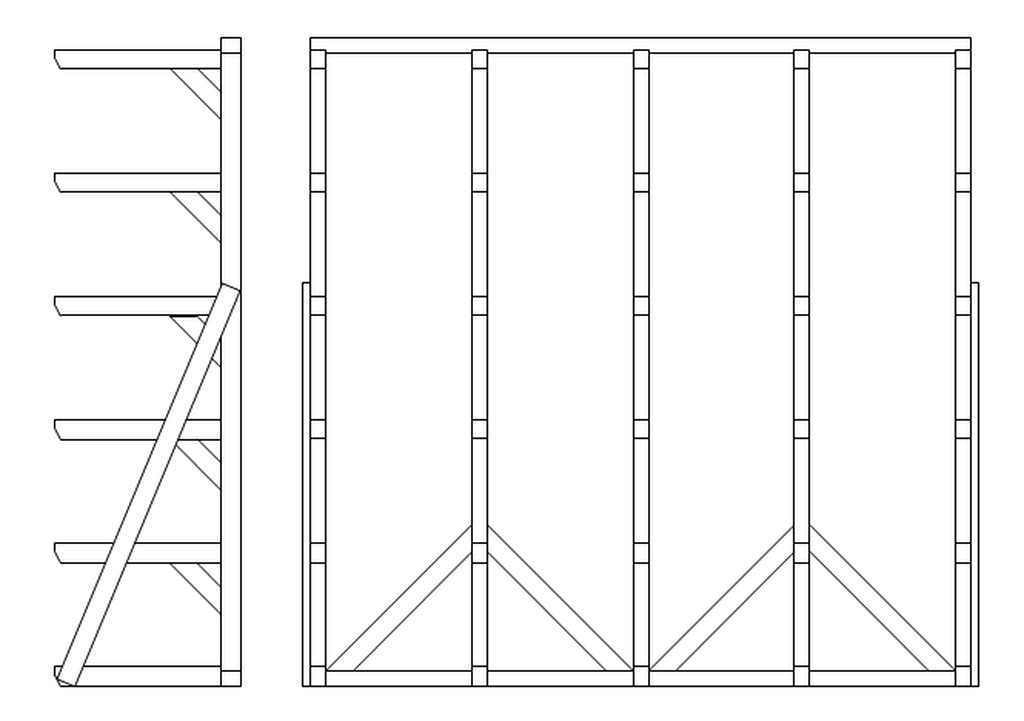

Voici le plan commenté du Rakadal, le rack de rangement pour planches et dalles. Il tient debout sans avoir besoin de fixation au mur, et fait 2,50m de large et de haut.

Le PDF contient tout ce qu'il faut : plan et schémas, éléments de conception, débit optimisé, conseils d'usinage et de montage avec photos. Vous pouvez l'adapter à vos propres dimensions.

N'hésitez pas à laisser un commentaire si vous l'utilisez, surtout si vous l'adaptez ou l'améliorez !

Retour d'expérience

1) Comme expliqué en page 16, je n'ai pas été très malin de le faire en largeur 250. Si c'était à refaire, je le ferais en largeur 240.

2) Comme expliqué en page 15, je l'ai néanmoins fixé au mur au niveau de deux montants, ce qui a énormément renforcé la stabilité, la robustesse de l'ensemble, et supprimé le degré de liberté en z sur ces deux montants. Si c'était à refaire, je fixerais les 5 montants au mur.
(NB : ces fixations au mur ne servent en rien à supporter le poids des planches)

3) Je mettrais l'étage 1 plus haut pour laisser plus de volume au niveau 0. Celui-ci est le seul qui n'a pas de limite de charge, alors que je me suis limité à 75 kg pour chacun des autres étages.

Mis à jour

Publications associées


Discussions

Ara  a publié le plan "Le Rakadal !".
il y a 5 mois
Kudsak
( Modifié )

Pfiou, merci pour ce beau plan/pas à pas ! Si je devais chipoter, je dirais qu'il manque la règle dans la liste du matériel :p En tout cas, ça donne envie de s'en inspirer ! Beau travail !

Ara

Merci ! Par contre il est déjà plein et je n'ai pas pu tout mettre dedans... les bouuuules !

Kudsak

Ara Et bah maintenant que tu as le plan, plus qu'à t'en faire un deuxième :p

Ara

Je crois que je ne vais pas y couper, mais il me faut un bout de mur libre... et dans ma petite grange de 80 m2 je suis un peu noyé !

Kudsak

Oui, c'est vrai que ça prend de la place. Mais tu as une sacrée hauteur !

Ara
( Modifié )

NB : si tu n'as pas de règle de 3m, tu peux utiliser une ficelle !

Berthier
( Modifié )

Super projet, je crois que je vais en faire un sur mon lieu de travail! C'est toujours chiant a ranger les panneaux et les tasseaux,chevrons et autres bout de bois non identifiés...
En plus ton plan est bien détaillé et au format PDF, étant sous LINUX les plans en sketchup ça ne marche pas!

Ara

Super ! Je suis très content si cela peut servir à d'autres. Je viens de mettre le retour d'expérience ci-dessus, surtout concernant la largeur. Il faut l'adapter à ton usage, mais si c'était à refaire je le ferais en 240 plutôt que 250.

Mattdu89
( Modifié )

Très bien, merci pour le partage, et pour le retour d'expérience !
Quand j'aurai un peu de temps, il faudra que je me fasse ça.
Je garde l'idée dans un coin de ma tête ;-)

Ara

Pour le temps, ça ne m'a pris qu'un weekend.
