Cape de scie à format

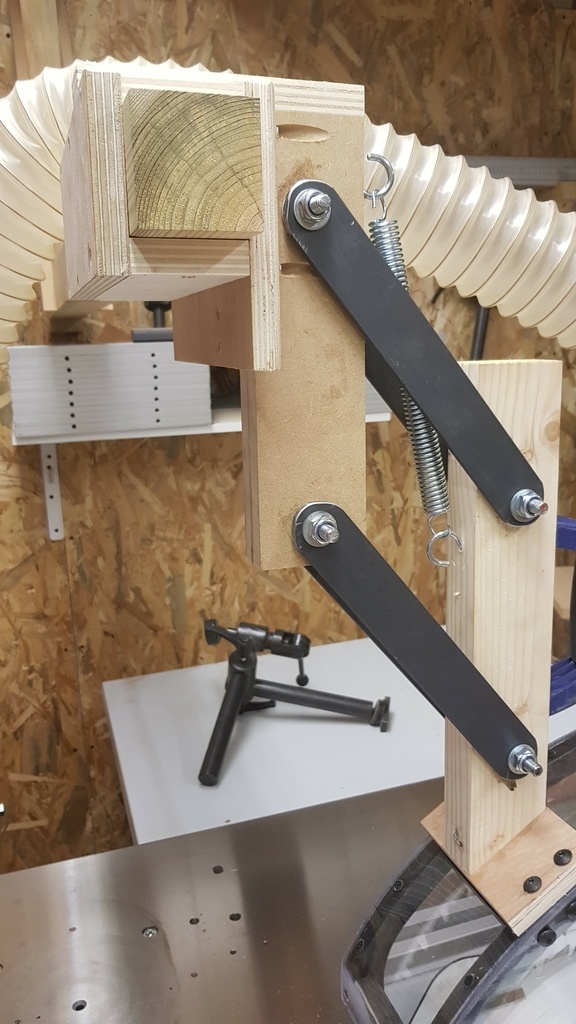

La cape d'origine est plutôt efficace pour protéger mes petits doigts, mais ne permet pas un captage optimisé de la poussière.
Je me suis donc mis en quête d'une solution qui optimiserai cette aspiration.

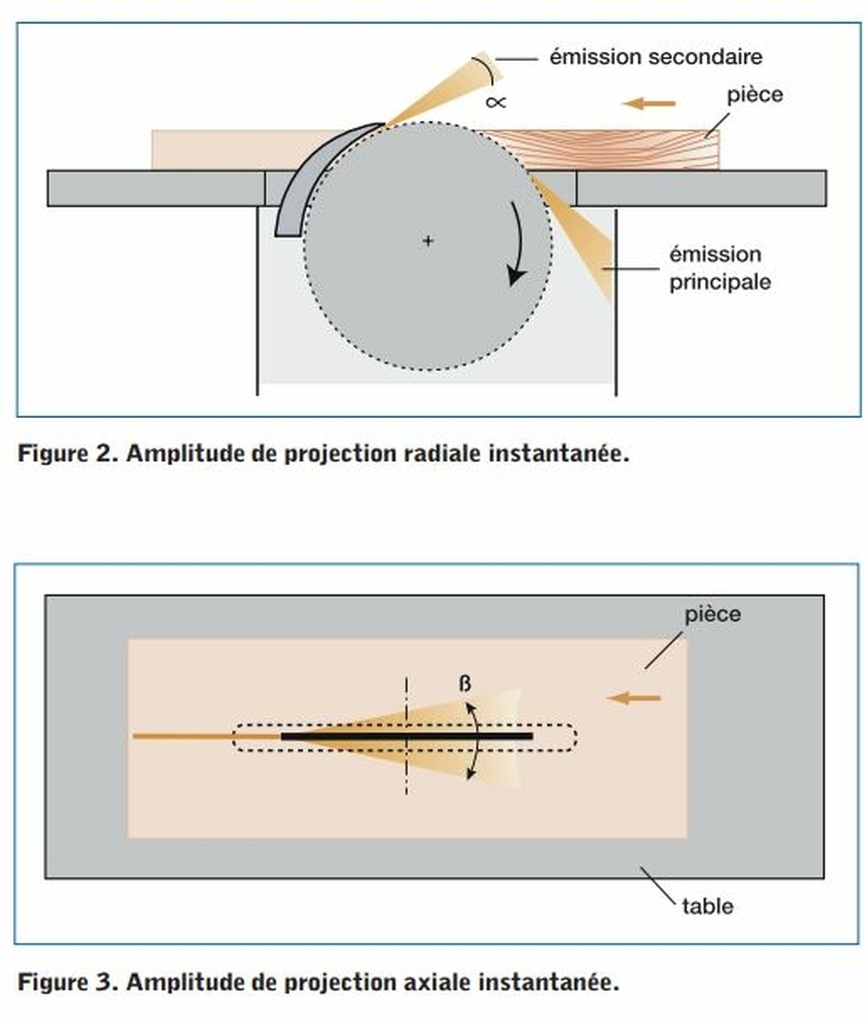

Donc pour concevoir cette cape je me basé sur l'étude de l'INRS dédiée que j'ai mis en téléchargement

Publications associées


Discussions

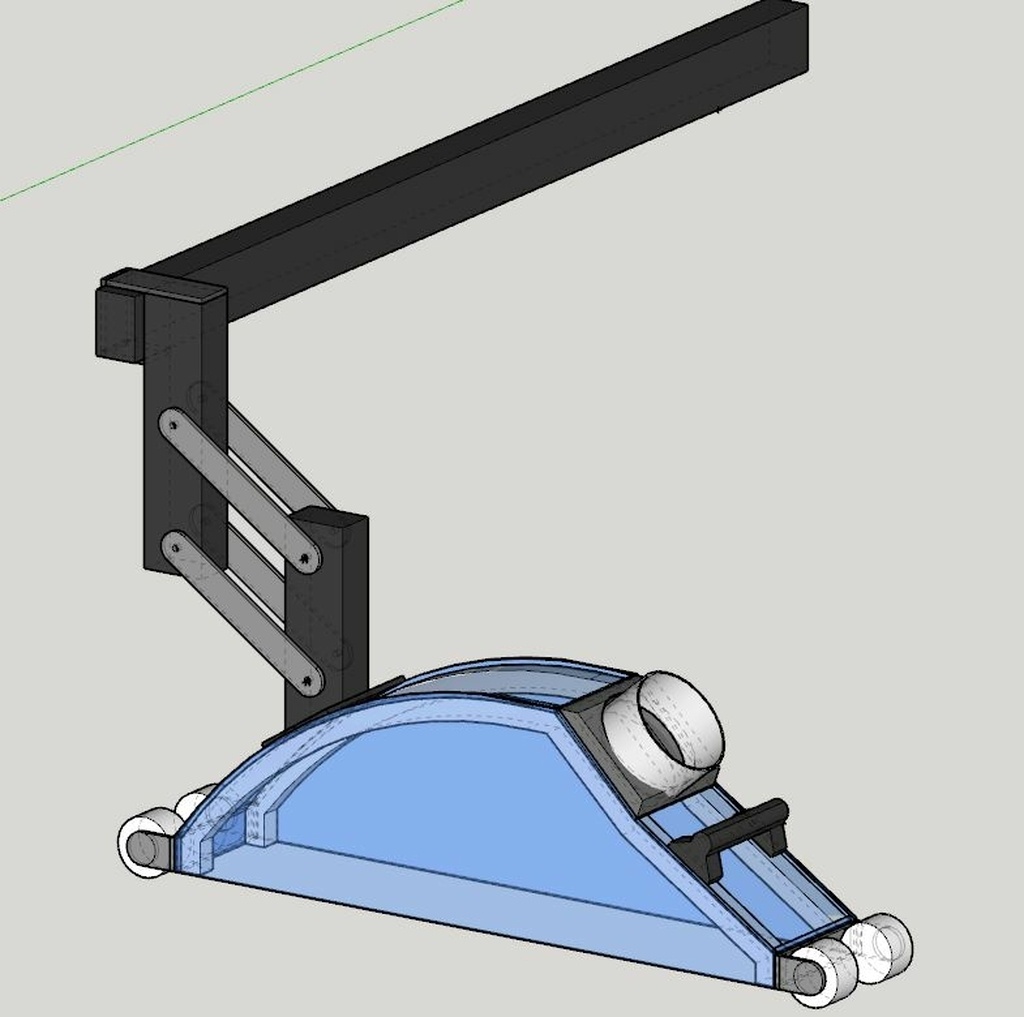

EricFd  a publié le plan "Cape de scie à format".
il y a 6 mois
Santé !
( Modifié )

Et alors, à l'usage ?

EricFd
( Modifié )

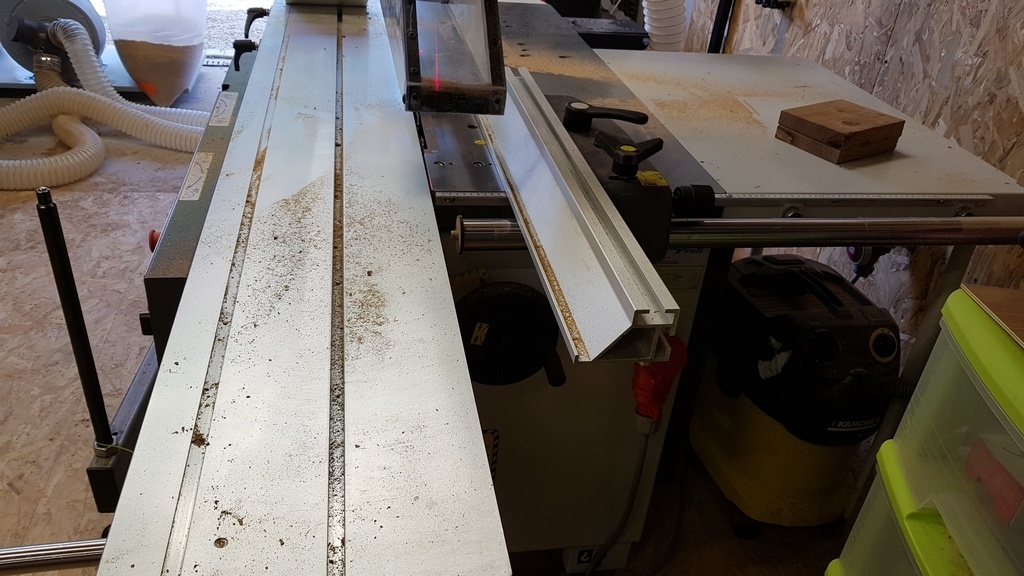

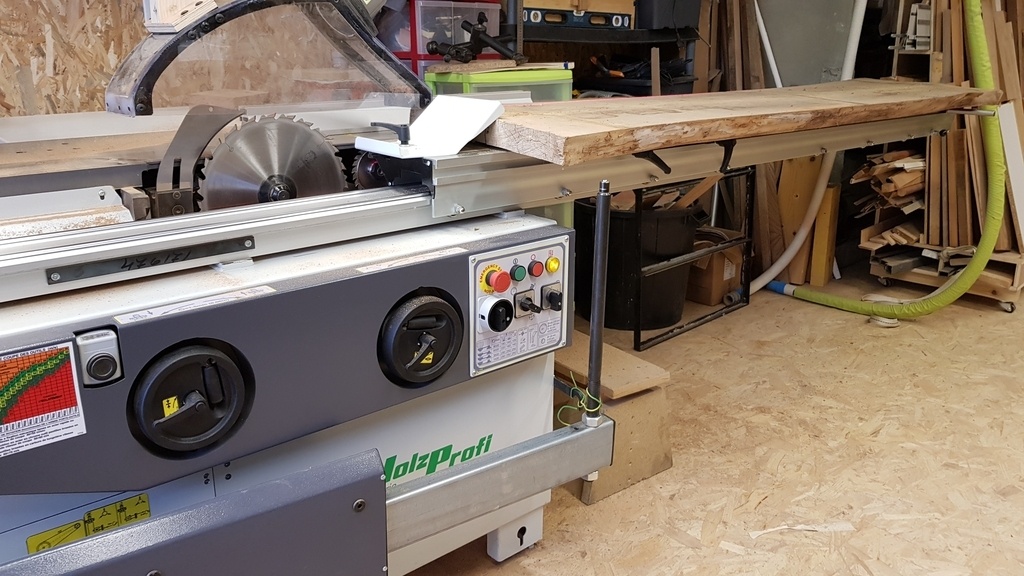

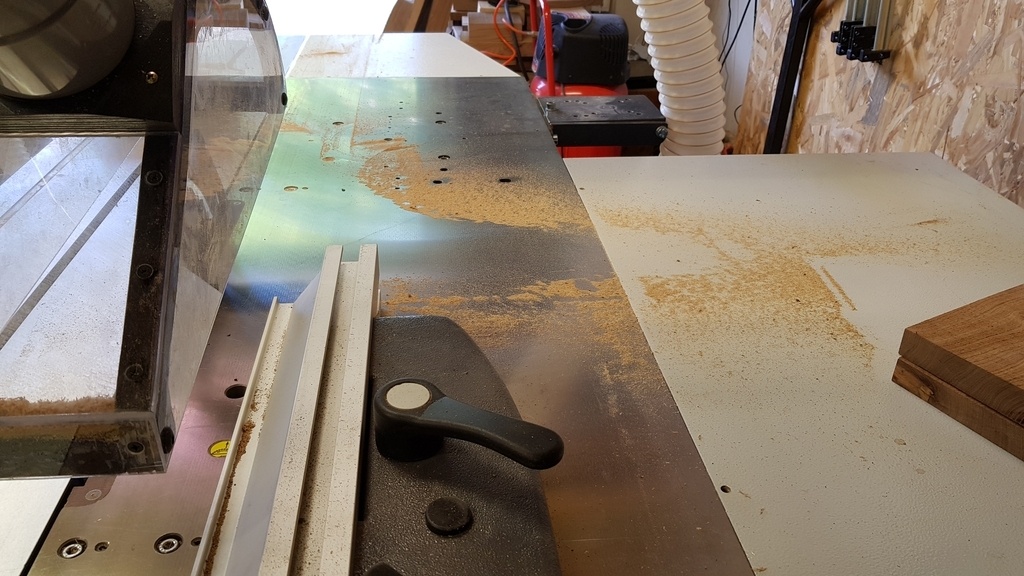

titimaster Voici un exemple de poussière résiduel après avoir déligné 3 plateaux de 80 mm et d'un peu plus de 2 mètres de long.

Qu'en penses tu ?

Santé !

Pas mal, effectivement.

Ara
( Modifié )

Super, merci Éric !

EricFd

avec plaisir si ça peut servir

PierrePoulizac

Top ! Merci beaucoup !

michel22440
( Modifié )

Sur celle que j'avais faite Ici l'ajout de brosses à la base de la cape a nettement améliorer la captation des sciures ! Tu verras, travailler avec une cape aspirante est un vrai plus !😉

EricFd

Yes justement je cherchais ton sujet car c'est lui qui m'avait inspiré en faisant justement référence a ce doc de l'INRS
Quel style de brosse ?

michel22440

la brosse utilisée pour l'étanchéité autour des panneaux d'une porte de garage coulissante . (poils d'environ 10 mm en nylon assez raide ! )

EricFd

michel22440 merci de l'info

PhilippeCichon
( Modifié )

Salut
Pour moi son principal avantage, c'est la transparence!
Trop souvent les capes d'origine ne le sont pas et c'est ce qui conduit la plus-part des utilisateurs à la supprimer quitte à supporter la poussière.
Le deuxième avantage c'est son indépendance mécanique par rapport à la lame ou plutôt du couteau là aussi les capes d'origine sont trop souvent mal conçues.
très bon conseil merci

EricFd

je partage tes avis

jjuujjuu
( Modifié )

Pour capter le maximum de poussières, il faut une vitesse frontale la plus importante possible. Tu n'avais pas la possibilité de réduire la largeur du capot pour augmenter cette vitesse frontale et ainsi capter encore plus de poussières ?
C'est une modification que je souhaite faire sur ma scie et ne plus avoir à le dévisser du couteau diviseur tout le tps !

EricFd
( Modifié )

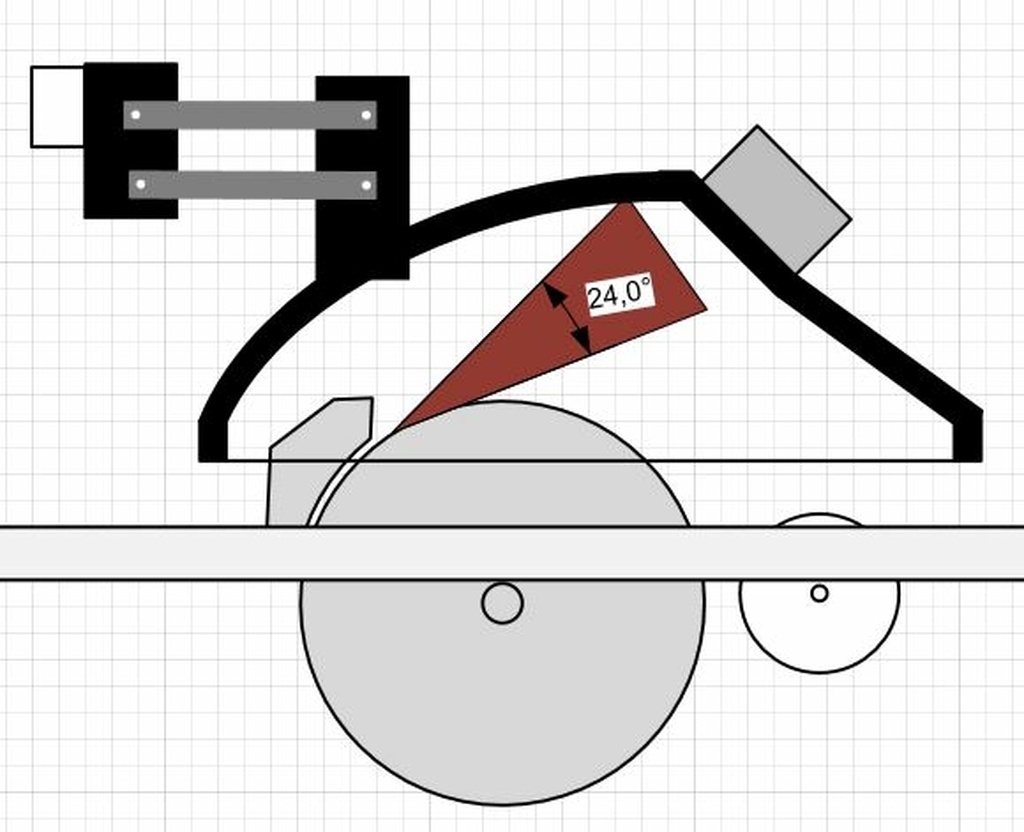

la cape est faite pour fonctionner avec une lame a 90° mais aussi a 45°.
La largeur de la cape permet justement de gérer cette amplitude.
Pour info la vitesse a l'intérieur de la cape est suffisante, je l'ai mesuré la vitesse à l'entrée de la cape à 21m/s.

jjuujjuu

Ha oui j'avais pas pensé a l'inclinaison...

jean91

Bonsoir Eric,

Bravo pour la conception de la cape et merci pour le partage.
Il est exact que rendre la cape indépendante du couteau diviseur rend les opérations beaucoup plus confortables et plus sûres.

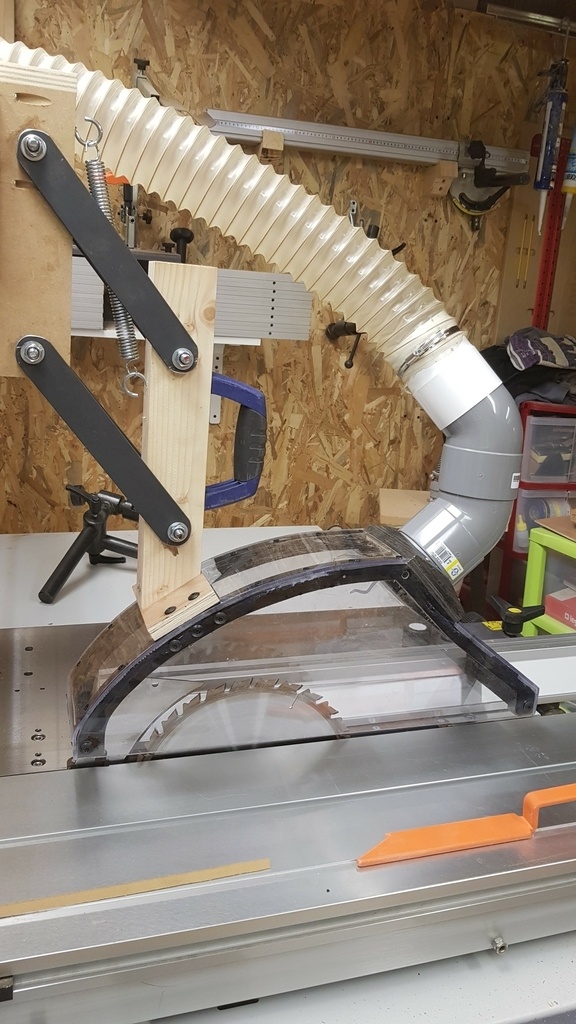

Une question toutefois : il semble que la cape repose sur la table de la machine par 4 roulettes ; 2 avant et 2 arrières. Comment ça se passe quand la planche que tu veux déligner entre en contact avec les roues avant ? Est ce que tu dois monter la cape à la main ou est ce que les roues suffisent ?
Bien cordialement.
Jean

EricFd
( Modifié )

Merci. Au final je n'ai mis que 2 roulettes devant.
Elle permettent en cas de cape trop basse de la relever pour s'adapter a la hauteur de la planche.

jean91

Compris.
En fait, tu prérègle la hauteur en fonction de l'épaisseur de la planche.
Merci encore et bravo.
Jean

EricFd

jean91 Yep

jcf

Bonjour. Pourrais tu mettre en ligne le plan sketchup dans une version antérieure (la 2016 pour moi). Merci
