Boris Beaulant

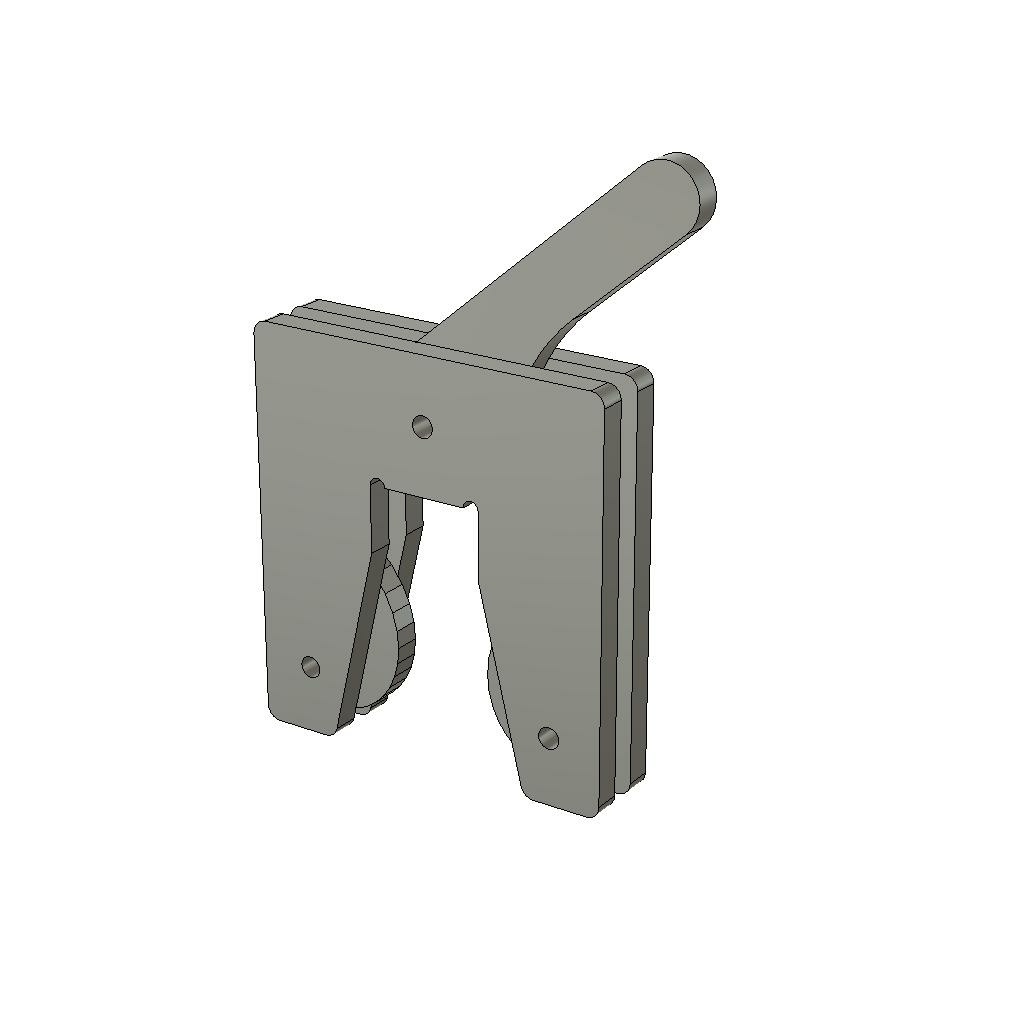

Prototype de presse à chants sans pompe à vis

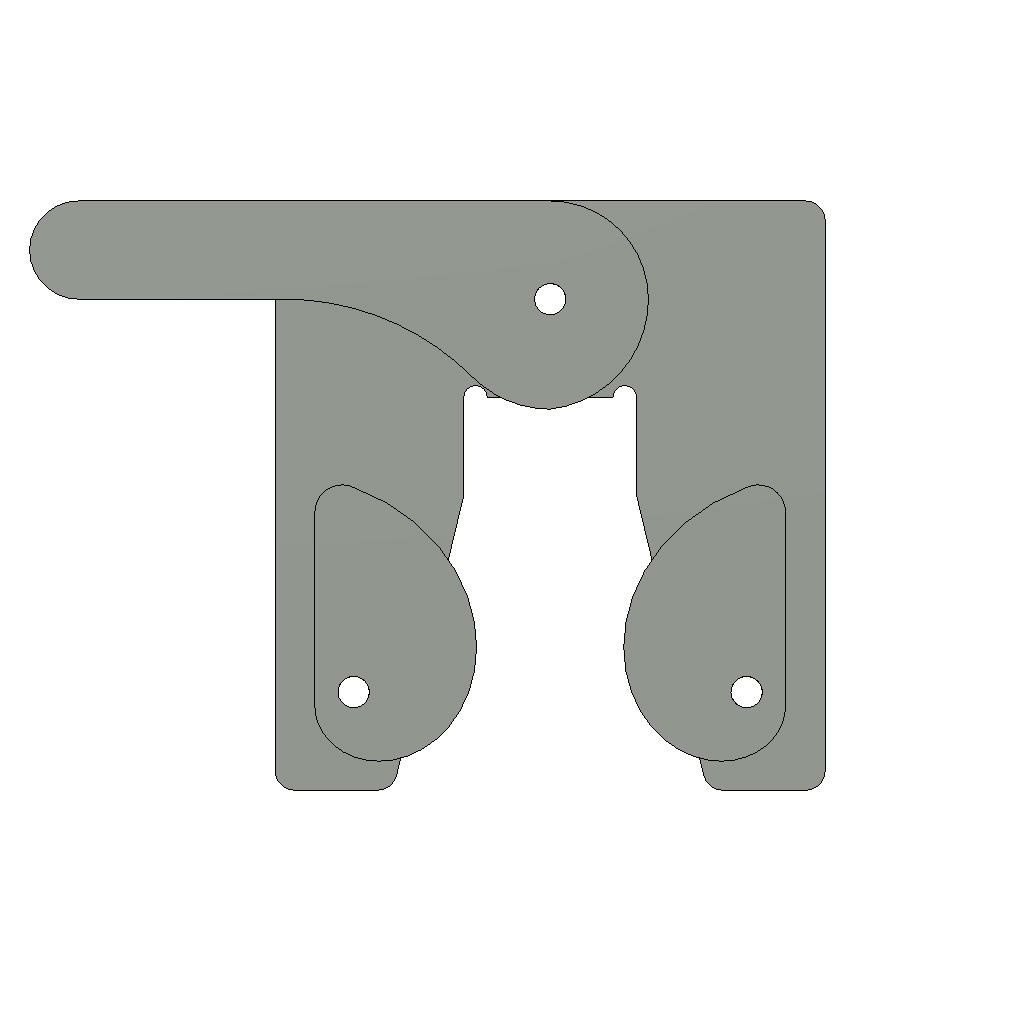

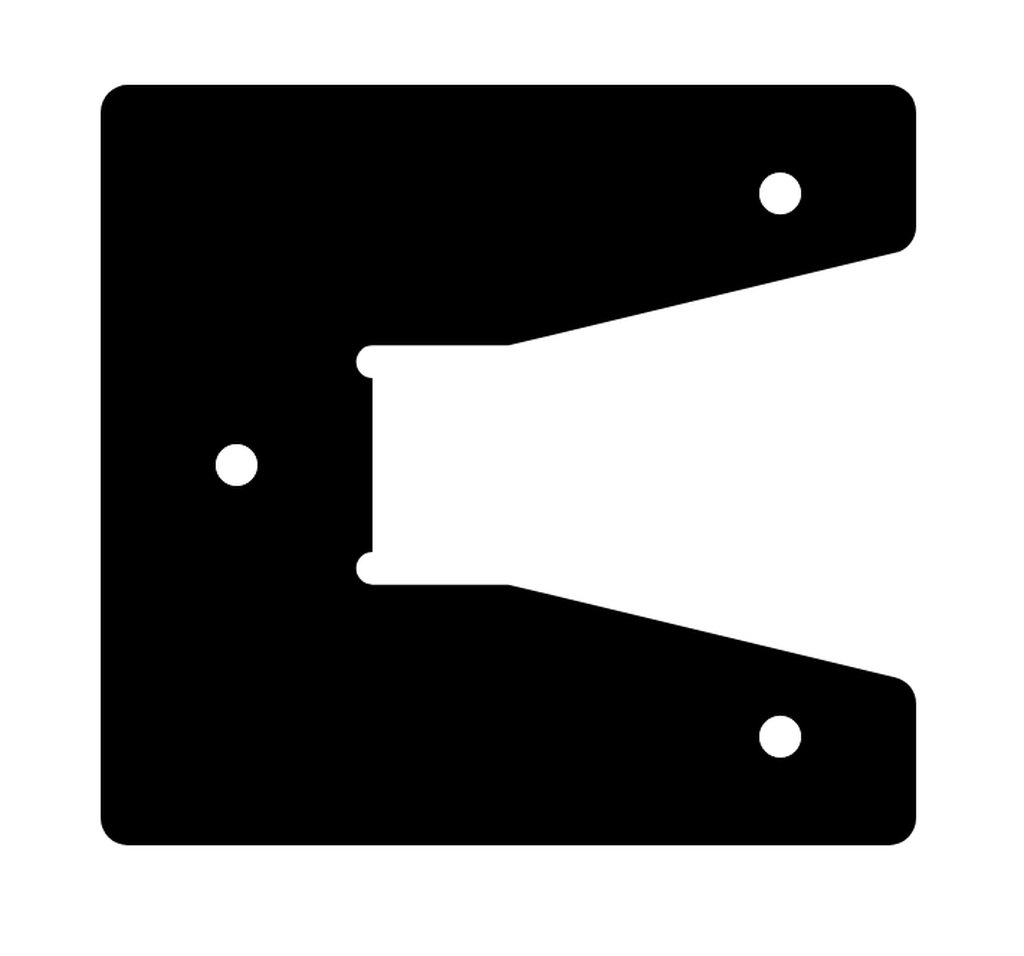

Modélisation et exports SVG pour Shaper Origin d'un prototype de presse à chants sans pompe à vis.

L'idée étant de pouvoir presser rapidement des alèses ou du placage sur un chant quelque soit la taille du panneau.

💡 Les SVG sont également disponible directement mon ShaperHub.

Mis à jour

Publications associées


Discussions

Boris Beaulant  a publié le plan "Prototype de presse à chants sans pompe à vis".
il y a 6 mois
micmenuiserie
( Modifié )

L’idée est top
Et je suis très curieux de voir une petite démo😊

Boris Beaulant
( Modifié )

Merci, je garde la vidéo dans la création 😉

DoMi06

Très astucieux, j'ai vu la démo sur Youtube : convaincant. Merci.

ourea

Je reproduis ici ce que j'avais mis en commentaire dans la création, à toute fins utiles.

Profil de came fournissant une pression de serrage du chant indépendante de l'épaisseur du panneau

Sous certaines hypothèses (petits déplacements) utiles mais qui pourraient être levées, le profil est décrit, en représentation paramétrique, par :

  • angle = atan (facteur * épaisseur)
  • rayon = (entraxe - épaisseur) / [2 * cos (angle)]

facteur est un facteur à régler de manière à avoir l'angle de contact voulu pour l'épaisseur maximale (ca sera l'angle maximal). Pour ton application (entraxe 100, épaisseur max 38), ca donne 0.01 (pour un angle à 20°) ou un peu plus... Tu peux aller à 0.012 (pour un angle "d'attaque" de 25°) pour compenser la descente de la pièce au serrage, qui diminue l'angle de quelques degrés.

Pour avoir le profil, il faut faire varier l'épaisseur de 0 à 38 (ou autre épaisseur max), ce qui te donne l'angle et le rayon, puis passage en coordonnées cartésiennes.

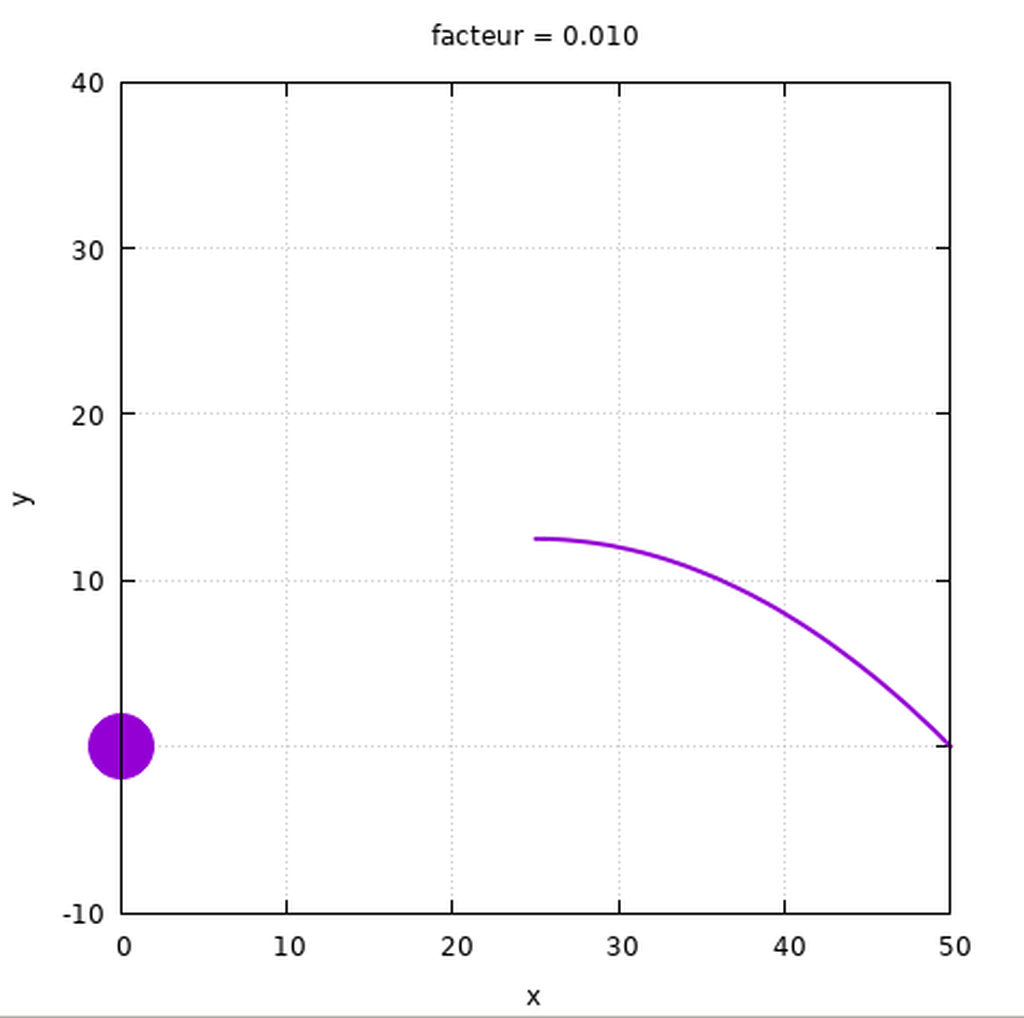

(ci-dessous, profil pour un facteur de 0.01)

Bernarddu34

Salut l'ami, dis-moi : tu regardes ta messagerie de temps en temps (la petite enveloppe en haut à droite) ? 😝
Bises ma poule
