ukinoki

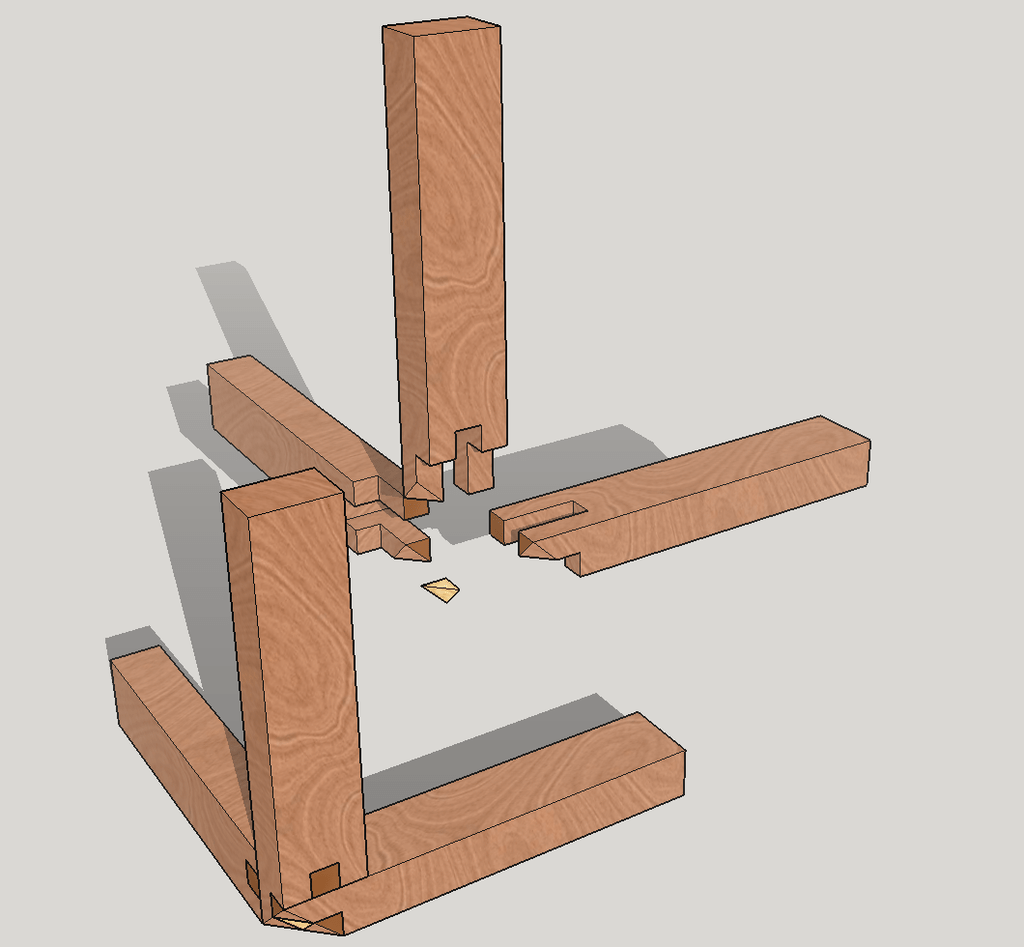

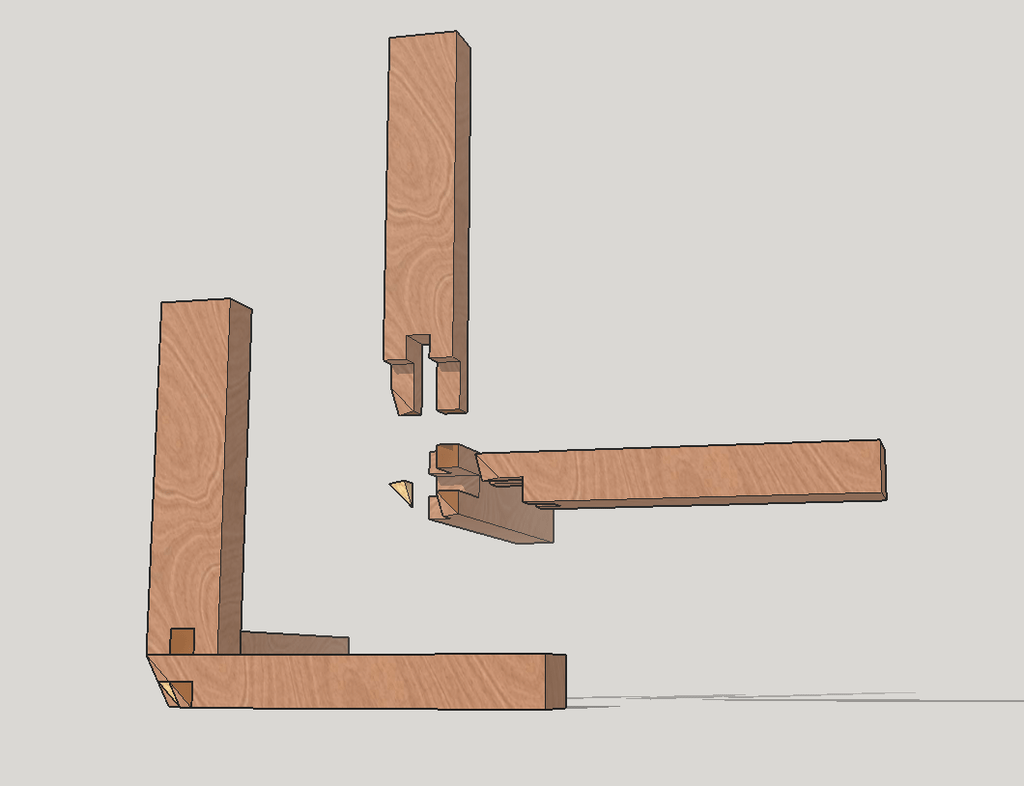

Assemblage à 2 coupes


Merci à Oliverte d'avoir remis sur scène ce très joli assemblage relativement facile à réaliser -> Assemblage à 2 coupes

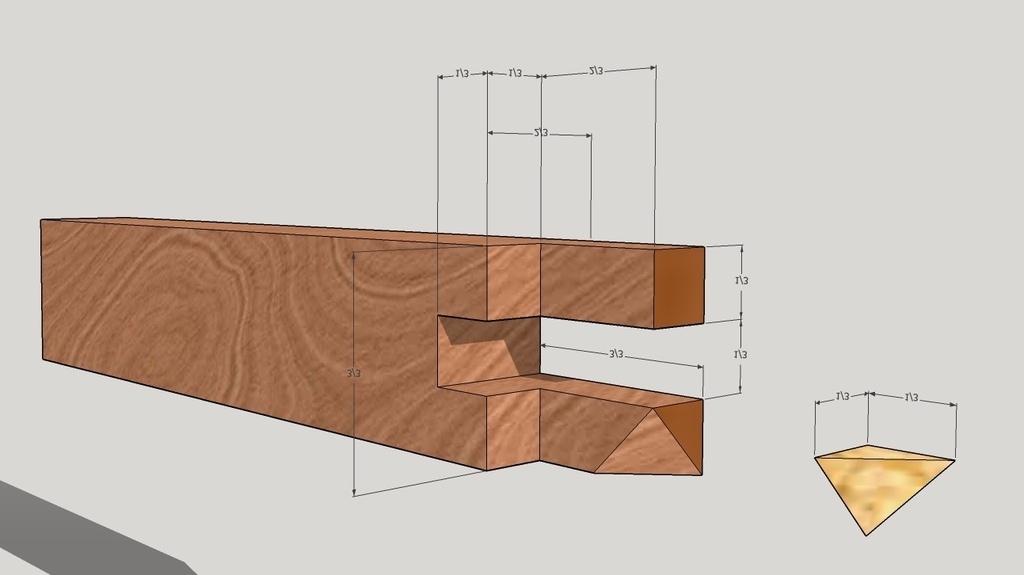

Juste rajouter que la largeur de section de chaque élément doit être égale aux deux tiers de la longueur.
Et que pour couper correctement la pièce avec la scie circulaire, il faut se fabriquer un chariot de coupe vertical bien rigide comme celui décrit dans cette video à partir de 9'30". Si on doit tailler une pièce lourde comme une traverse, le chariot de coupe vertical doit être suffisamment stable pour rester précis.

Mis à jour

Publications associées


Discussions

ukinoki  a publié le plan "Assemblage à 2 coupes".
il y a 3 mois
JPM
( Modifié )

Merci de ton partage.
Je ne comprends pas la raison du petit ajout pyramidal…
Pourquoi cette coupe biaisée ? Uniquement esthétique ?
Pour le plaisir je vais essayer cette assemblage.
Jean-Paul

ukinoki
( Modifié )

Oui, c'est uniquement esthétique.
Sinon, l'angle est un peu cubique et un peu lourdingue.
Regarde la video d'Oliverte à partir de 9'30", ou celle-ci à partir de 7'20" et tu comprendras mieux.
Serge

JPM

Merci à toi. Je connais la vidéo d’Olivier Verdier.
Je pensais que c’était suite à une erreur de coupe.

barbapoux

Bonjour,
Il me semble que c'est l'assemblage que j'ai découvert sous l'appellation "assemblage seeland". Je l'ai gardé en mémoire pour un projet de vitrines pour des maquettes de bateau.
Si j'ai bien compris c'est un assemblage qui a été breveté ? pour un usage non commercial donc ? Qu'est ce qu'en dise les pros ?
