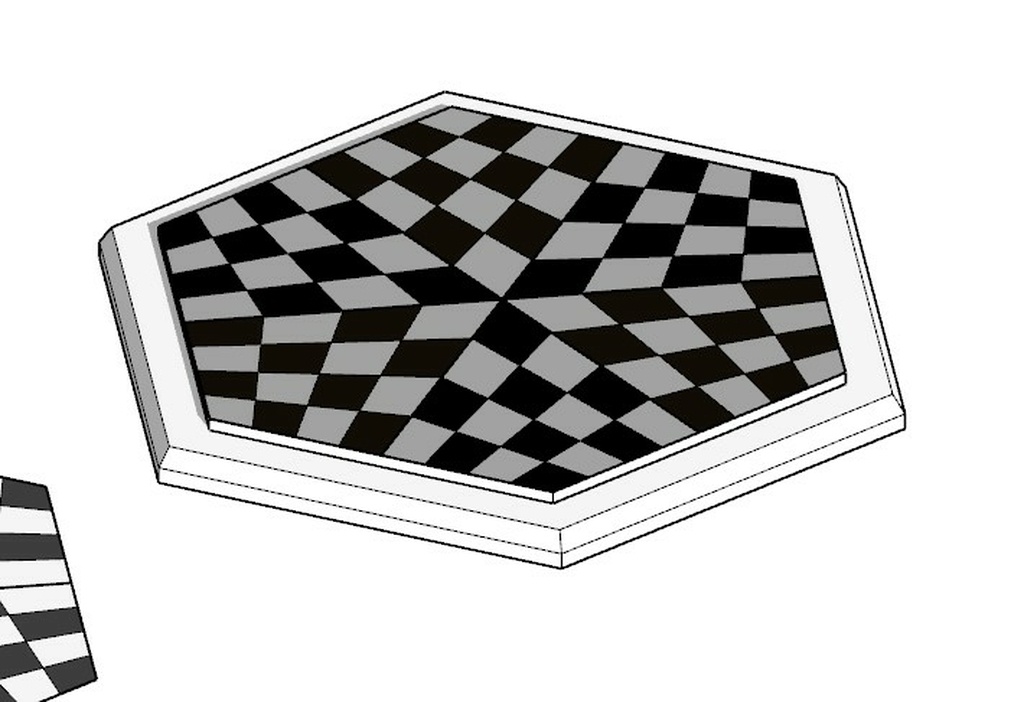

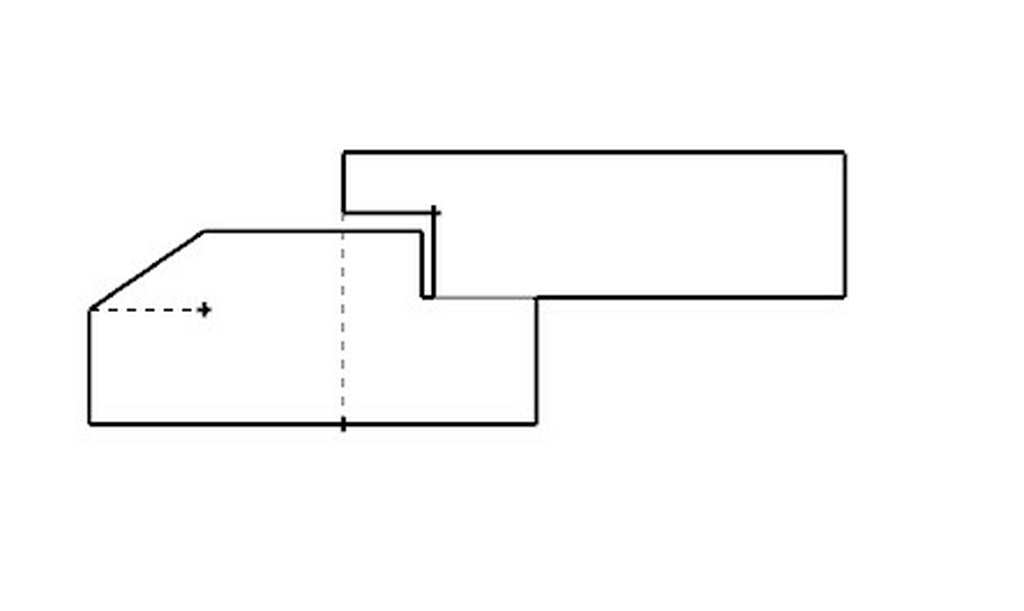

Je vous partage les croquis Sketch'Up qui m'ont servi à la fabrication de l'échiquier Yalta.
En espérant en voir de nouveaux dans les créations ;)
EDIT : Remplacement par une version 2016
Licence
Autres plans de
EtieN-Atelier Blanc Bois
Voir aussi
Discussions
Salut,
Tu devrais enregistrer le fichier dans une version plus ancienne genre 2016.
Beaucoup non pas la dernière version et on peut pas l'ouvrir.....
sinon merci pour le partage....lol
Bien vu ! je viens de le mettre à jour avec une version 2016. Merci pour la remarque
Chouette merci, je vais regarder pour en fabriquer un :)

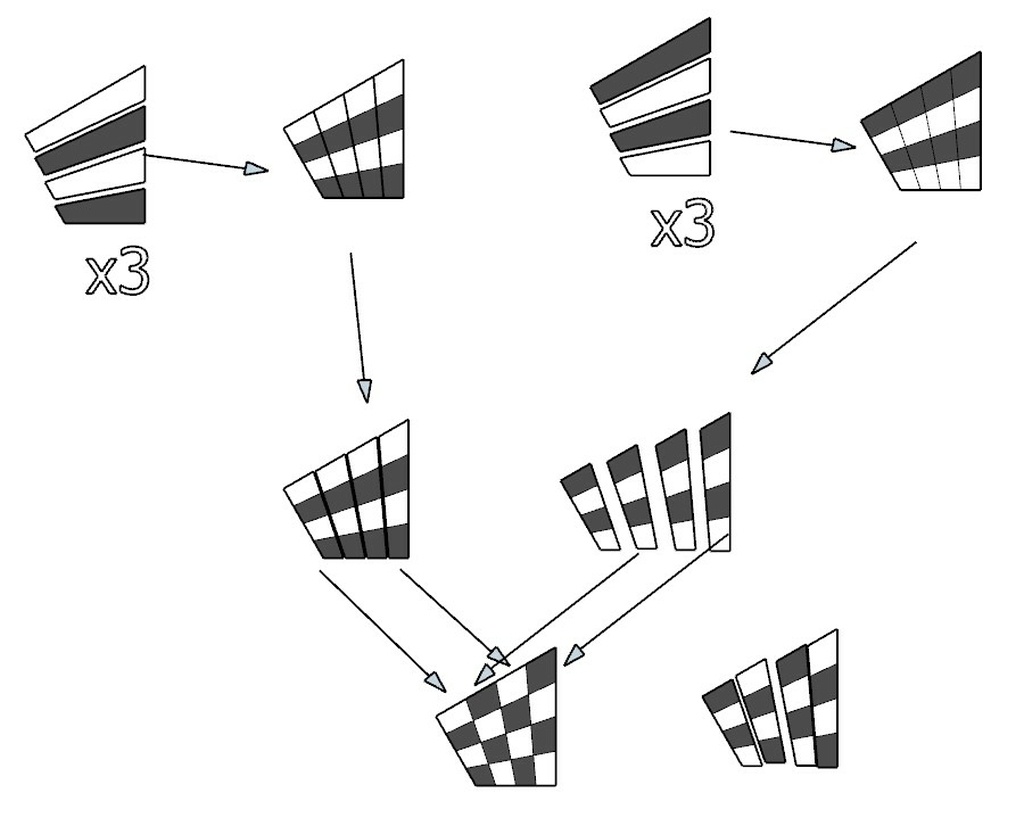

Petite question, comment as-tu coupé ton premier collage ?
Tu as recoupé en 4 ton collage pour avoir une première rangée de damier, mais tu as l'épaisseur de la lame qui prend de la matière sur les autres bandes, du coup tes dimensions sont faussé ?
( Je sais pas si tu vois ce que je veux dire ^^)
Merci d'avance :)
Oui je vois très bien, j'ai été confronté au problème, sans vraiment le résoudre... Les coupes du premier collage créent bien un décalage pour l'étape d'après. Perso, je l'ai fait avec une lame de +-3mm d'épaisseur et le décalage est assez faible, il faut équilibrer ces décalages lors du collage, le résultat n'est pas parfait, mais vraiment pas mal.
Si jamais t'es intéressé, j'avais fait une vidéo de la fabrication sur youtube
Salut, est ce que tu as du faire une épure ?
Salut
Je me suis servi des plans skp pour la fabrication. Je suis pas sûr de comprendre ta question?
Ba pour chaque "bande" du damier, comment as tu fait pour les calibré au bonne angle à chaque fois, car l'angle est différents pour les quatres bande qui composent une des six parties que tu colle à la fin pour obtenir ton plateau.
Je vois pas d'autre façon de faire qu'en retraçant le plateau sur une épure et de relevé les différent angles avec l'épure
Je ne me souviens plus trop comment j'avais procéder.. mais j'avais fait une vidéo de la fabrication, ça doit donner des indices
EtieN-Atelier Blanc Bois oui je l'ai regardé
, mais j'arrive pas trop à comprendre néanmoins. Je vais la reregarder pour voir
