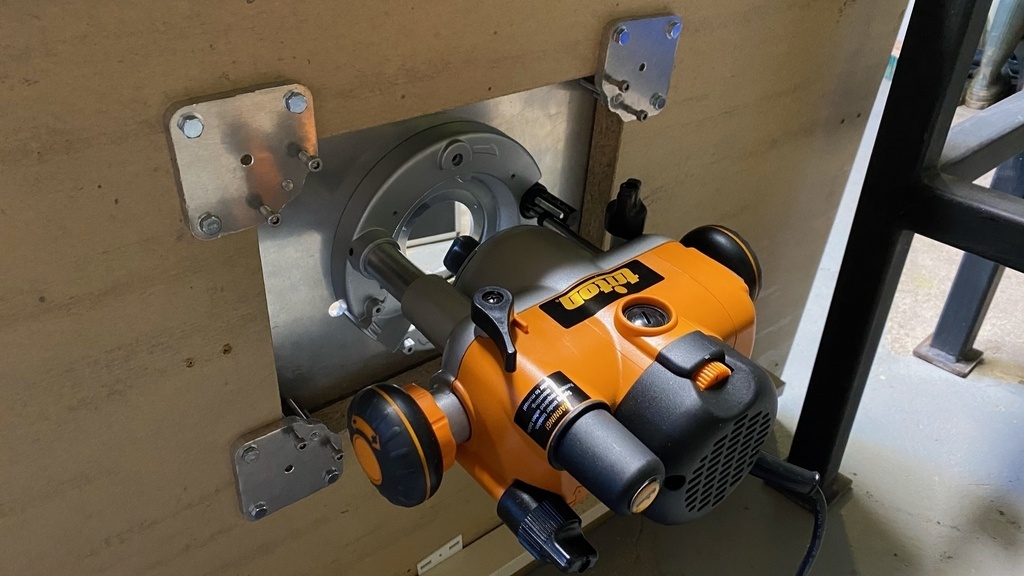

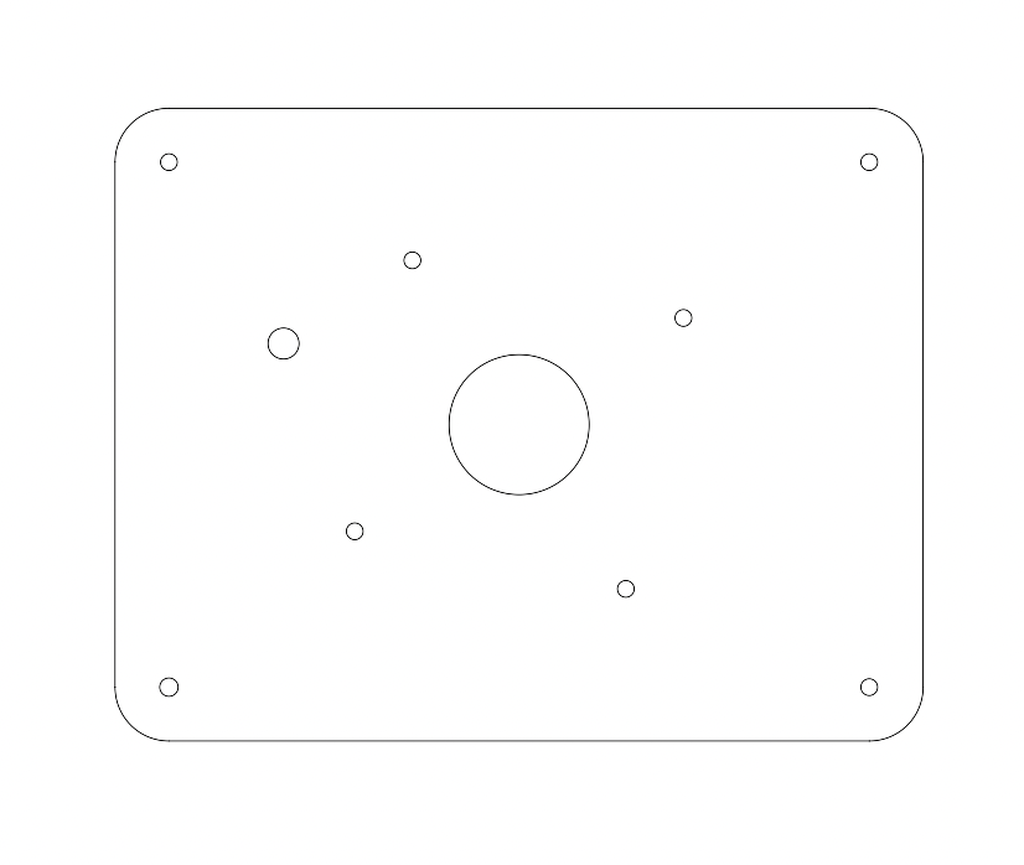

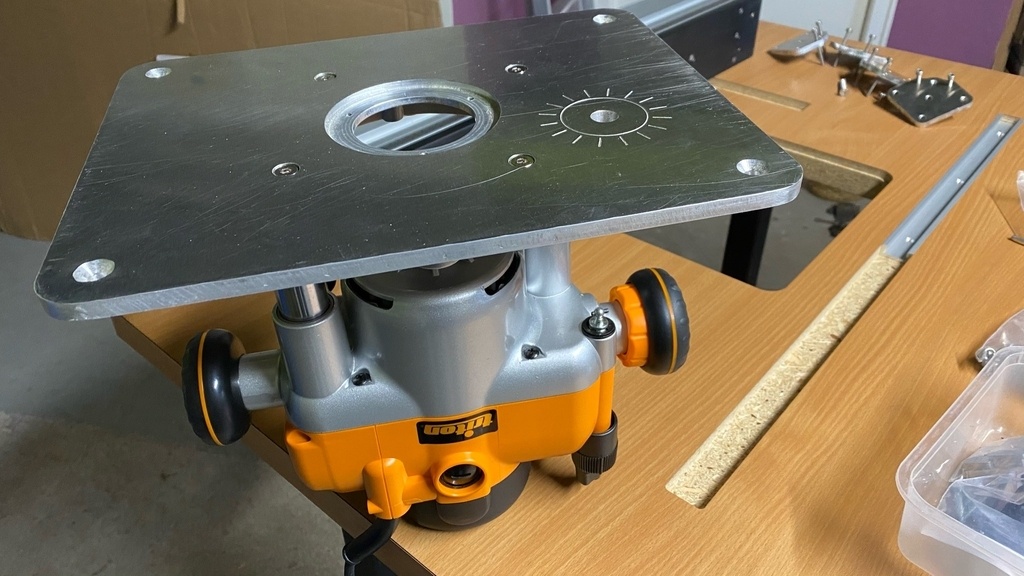

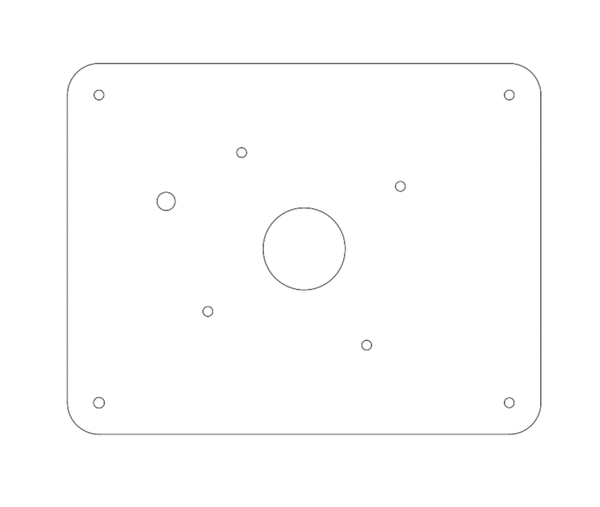

Suite à la demande d'un membre du site, voici les fichiers DXF de la plaque que j'ai réalisé pour la défonceuse TRA001.
Ces fichiers peuvent peut être rendre service à quelques bricoleurs !
Avant réalisation, vérifier si cela vous convient !
Licence
Autres plans de
Olivier Vosges
Discussions
merci pour le partage de ce plan !
pour info j'ai le même montage TRA001 sous table depuis 5 ans, au bout de 2-3ans la montée ne fonctionne plus (du a l'accumulation des poussières dans les coulisseaux et l'usure de ceux ci). J'ai tout démonté et nettoyer, et pour garder un coulissement j'ai graissé généreusement les coulisses et entouré le tout d'un sachet plastique fixer aux extrémités avec des collier plastique (tyrap) de manière à faire un soufflet. depuis 2 ans pas de pb avec cette technique, toujours un coulissement parfait, pour améliorer le truc il faudrait trouver des soufflets silicone adaptés, si quelqu'un a une idée ?
Merci pour l’info je vais regarder ce que cela donne sur la mienne
Hello,
Merci de l'info, je l'ai depuis 6 mois et elle va finir montée sous table!
Pour les soufflets sur mesure tu as l'option impression 3D avec filament souple.
Si j'en fais j'essaierais de me souvenir de le partager ici et ailleurs :)
Bonjour
Merci pour le partage.
J'ai téléchargé les plans et sauf erreur de ma part, ils ne sont pas cotés. Pourrais tu me dire si j'ai raté quelque chose ?
Merci.
RPs j'ai une CMT7E censée être là même que la TRA001, malgré l'impression à l'échelle, je me rend compte que les trous (fixations et montée) ne sont pas placés aux mêmes endroits
Je sais que la mode et la tra sont également différentes sur ce point, faut vérifier avant de commencer à percer la plaque...
Merci.
Bonjour, je reçois justement ma TRA001 et vais la mettre sous table. Pour la plaque, faute d'avoir une imprimante 3D j'ai trouvé sur le net, une plaque alu de bonne facture et faible coût (39€) fabriquée en Allemagne alors si ça intéresse quelqu'un c'est là:
plastik-parts....001-330165.html
Pour le pb des poussieres et la protection dde l'axe de relevage, pouruoi pas des tuyaux plastiques rigides emboités comme un tube telescopique ?
En revanche, j'ai vu plusieurs vidéos de gars qui après avoir défoncé l'emplacement de la plaque s'enquiquinaient à ouvvrir leur decoupe pour passer la TRA001 par le dessous car génés par les poignées. Quel intérêt de la mettre par le dessus ? on peut très bien la mettre dessous puis visser la plaque ensuite par le dessus. Ainsi on conserve un trottoir très utile pour y loger des vis de reglage fin en hauteur et garder un bon appui. Dernier point car j'hesite entre une table de 60x60 et 60x80 pour avoir un meilleur support lorsque les pièces sont longues
Suffit de faire une plaque de 300x300 au lieu de 300x260. Ça permet éventuellement de changer l'orientation.
.
Je prépare pour faire 1200x600, justement pour de longues pièces.
J'aimerais bien trouver du compact pour faire le plateau
Je me suis inspiré du système de réglage "fin" de Marius Hornberger pour le proto.
Bonjour
Je vais partir sur un plan de travail en stratifié de 28 mm d'épaisseur, dimensions 600x800 mm.

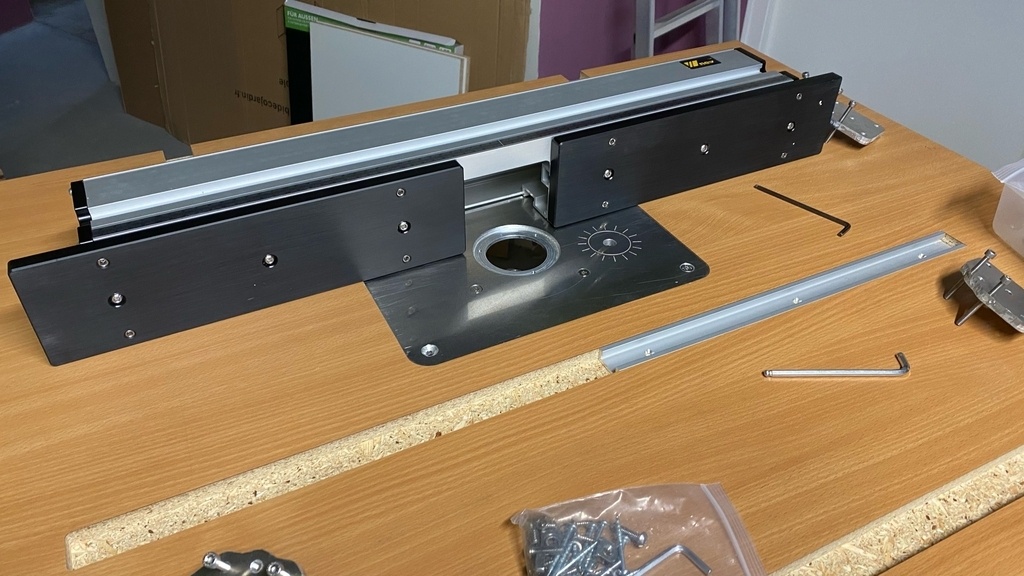

J'ai finalement acheté une plaque en alu de très bonne qualité (sur le site de Sauter) adaptée pour la Triton. Un peu cher mais je ne regrette pas.
Bonjour à tous
N’ayant pas la possibilité s’ouvrir se genre de fichier, quelqu’un aurait il la possibilité de le transformer en .skp?
Merci aux âmes charitables
Bonjour,
Je pense que çà peut répondre à la question :

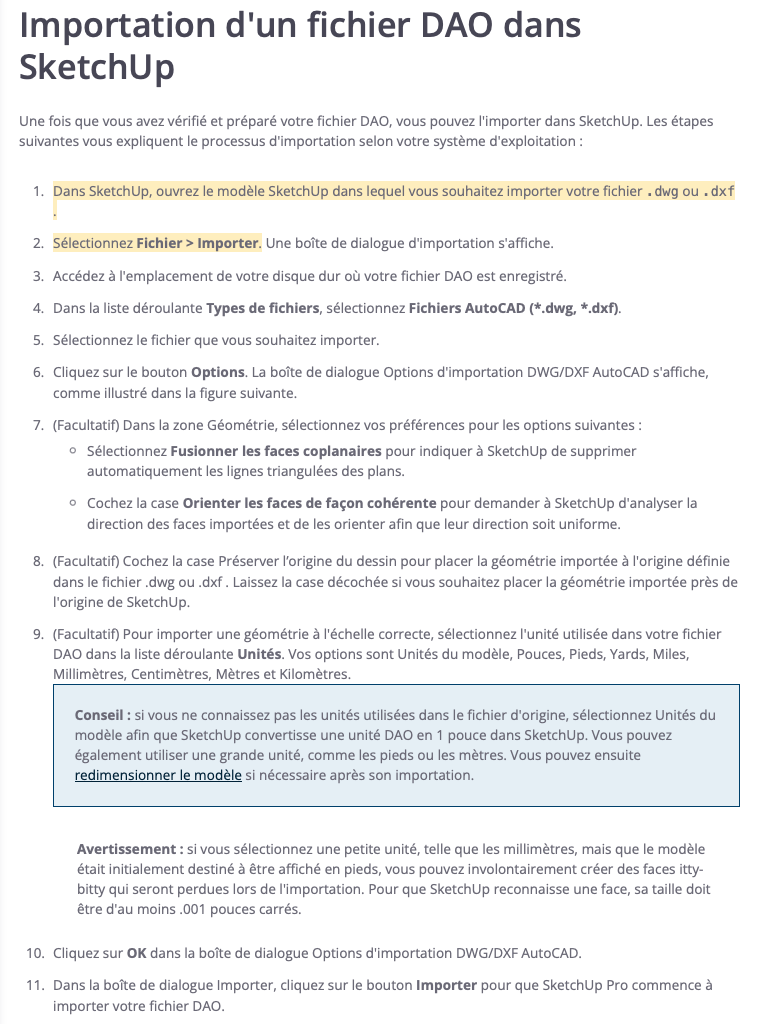

help.sketchup....rting-cad-files
Merci beaucoup (désolé je n’avais pas vu la réponse)
Bonjour,

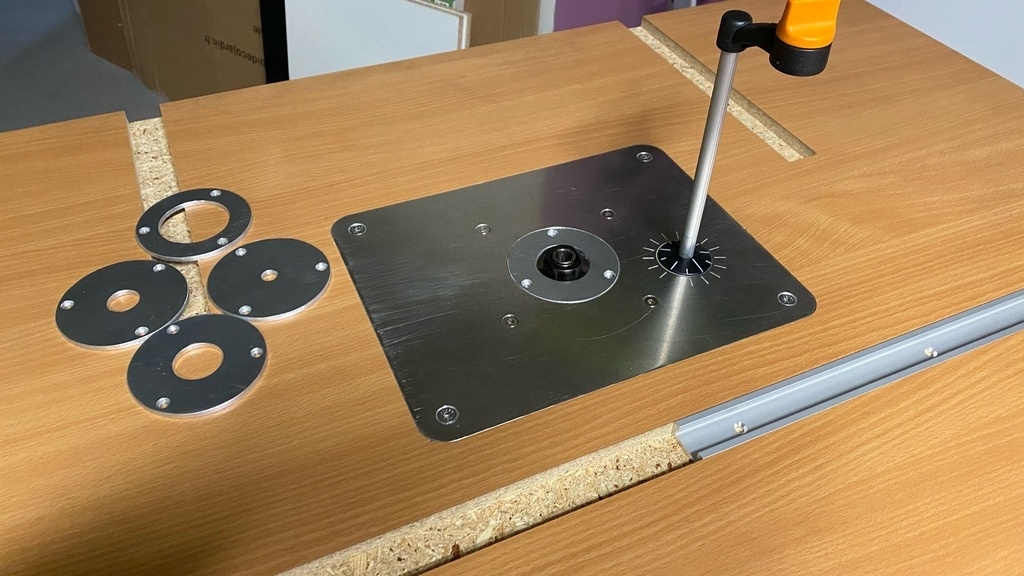

Merci pour ce plan, sur les photos on voit un lamage avec différentes plaques de réduction, le lamage et ces plaques ne sont pas dans le DXF, est ce que cela serait possible de le mettre à jour pour ne profiter? Je suis en train de reproduire cette plaque sur onshape pour la faire usiner. Je pourrais évidemment partager le lien onshape dès que je l'aurais fini.
Merci encore
