Feuille de calcul dimensionnement poutre flexion

Description

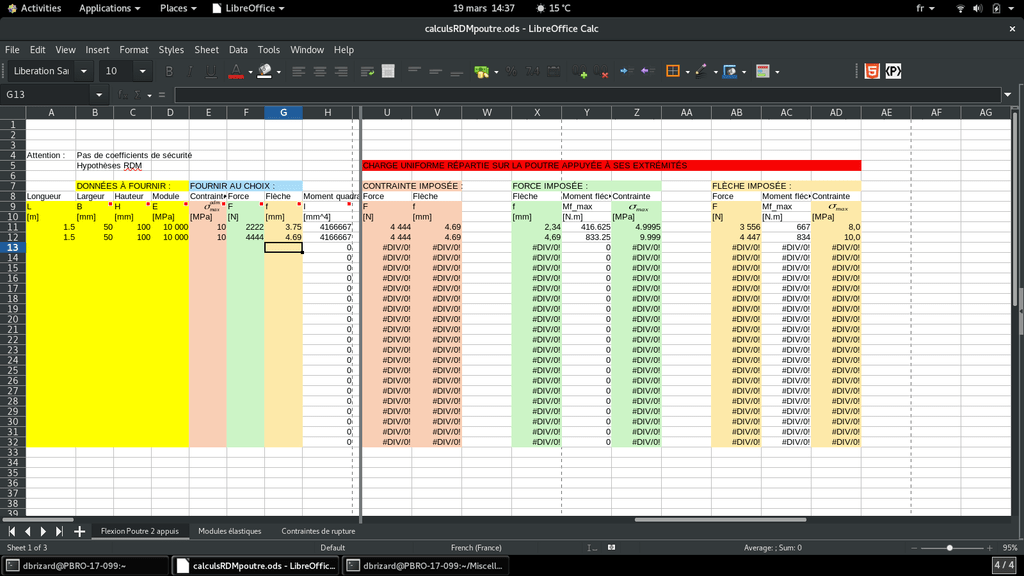

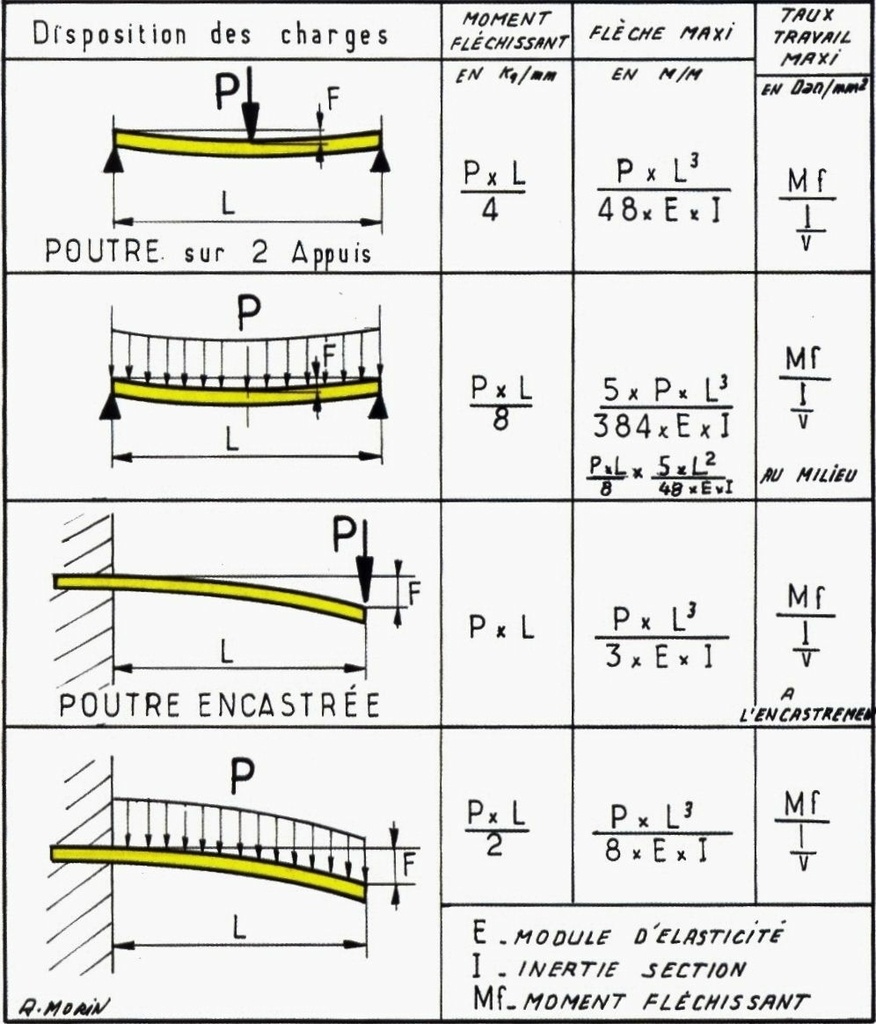

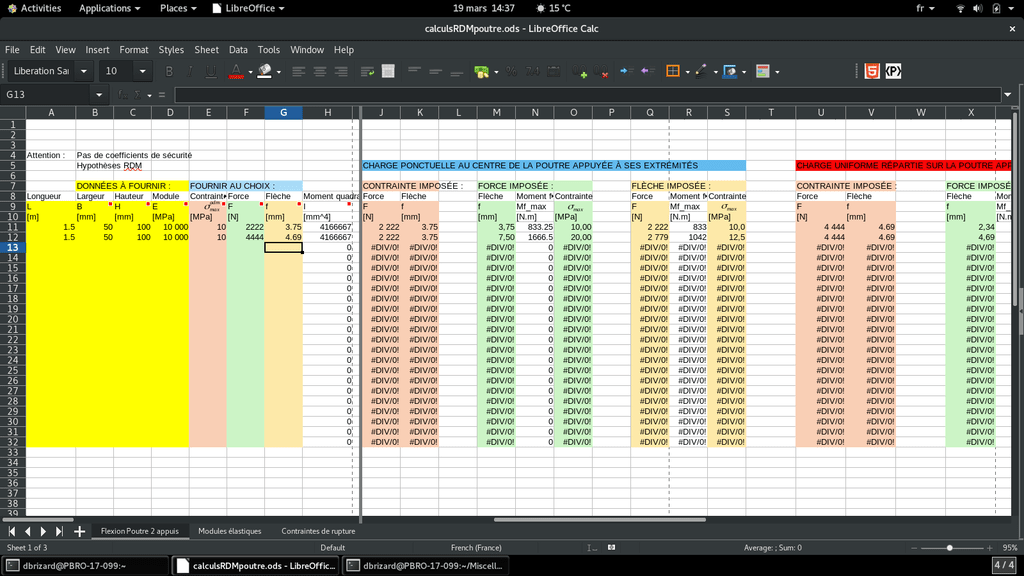

Suite à des questions récurrentes de dimensionnement de poutres (ou planches, ou solives, ou étagères, ...) en flexion, voici une petite feuille de calcul RDM pour des poutres appuyées aux extrémités et soumises à une charge verticale (concentrée au centre de la longueur de la poutre ou bien uniformément répartie).

Détails de fonctionnement de la feuille

• Entrées à fournir:
  • dimensions poutre (longueur, section=largeur+hauteur),

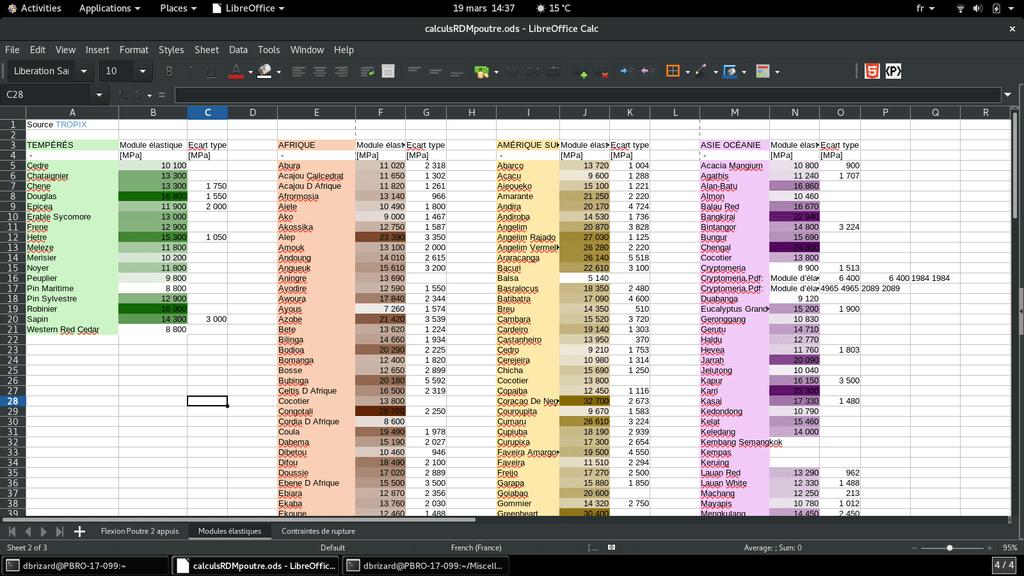

  • module élastique de l'essence considérée (voir feuille 2 du tableur, extraits de TROPIX);
  • chargement, au choix:
    1. force imposée,
    2. déplacement ou flèche imposé,
    3. contrainte maxi imposée (au centre de la poutre, en surface, là où c'est max);
• en fonction de cela, calcul de:
  1. déplacement et contrainte,
  2. force et contrainte,
  3. force et flèche.

• Pas de coefficient de sécurité: à vous de mettre les marges que vous souhaitez.
• Le poids propre de la poutre n'est pas pris en compte dans le chargement.

À venir

• Base de données des contraintes à rupture en flexion et compression (extraction TROPIX à faire);
• calcul du poids propre;
• calcul de résistance en compression;
• prise en compte du flambement.
