EtienneVR

Dispositif d'affutage de gouges


Bonjour à tous, surtout les tourneurs !
Si comme moi vous avez calé devant le prix proposé par le célèbre constructeur suédois de tourets à eau et que vous avez opté pour l'imitation germano-chinoise (Tiger 2000 S), vous avez sans doute été déçu lorsqu'il s'est agi d'affuter vos gouges !

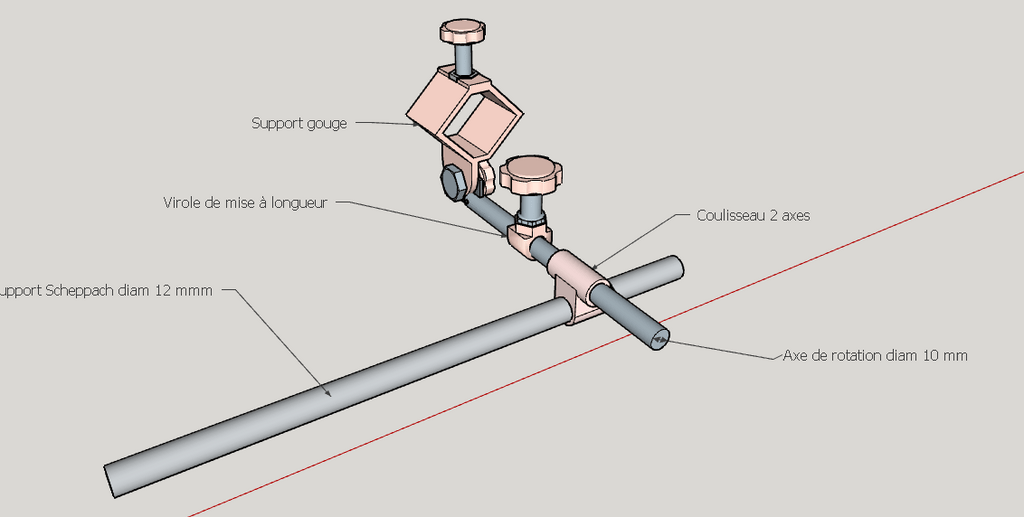

Pas de panique ! Si vous avez une imprimante 3D, je vous propose ce petit dispositif qui ne vous coûtera que du rond diam 10 sur env .150 mm, de la menue quincaillerie et un peu de fil.
Si vous n'en avez pas, vous devrez réaliser ces objets en bois ou en profil métal, mais ce sera moins élégant. Les boutons de plastique équipant les têtes d'écrous pourront facilement être remplacés par des écrous papillons à coller ou souder.

Pour affûter, il y a trois réglages (idem pour le Suédois):

  • Saillie du porte-gouge (blocable avec la virole) : à mémoriser pour chaque gouge selon la méthode de Marc, le tourneur canadien
  • Ecartement de la barre d'appui du touret (ne conserver que deux possibilités)
  • Inclinaison du porte-gouge (ne prévoir que 2 positions à marquer sur le porte-gouge)

Eh voilà , ya plus qu'à faut qu'on !
Bon affutage et bien cordialement
