Boris Beaulant

Escalier double quart tournant et son placard

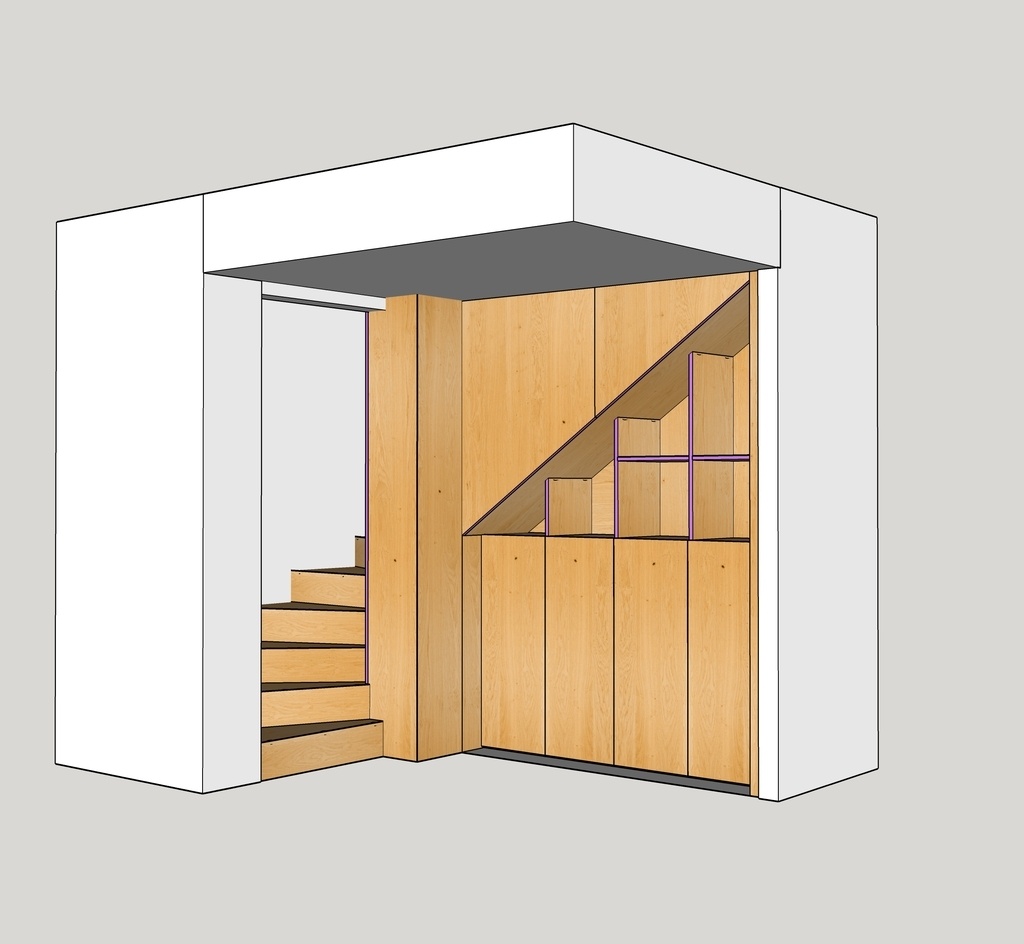

Modélisation d'un projet d'escalier double quart tournant en 15 marches avec habillage de poteau et placard sous la volée droite.

L'ensemble est dessiné pour avoir une continuité des marches et contremarches raz des murs.

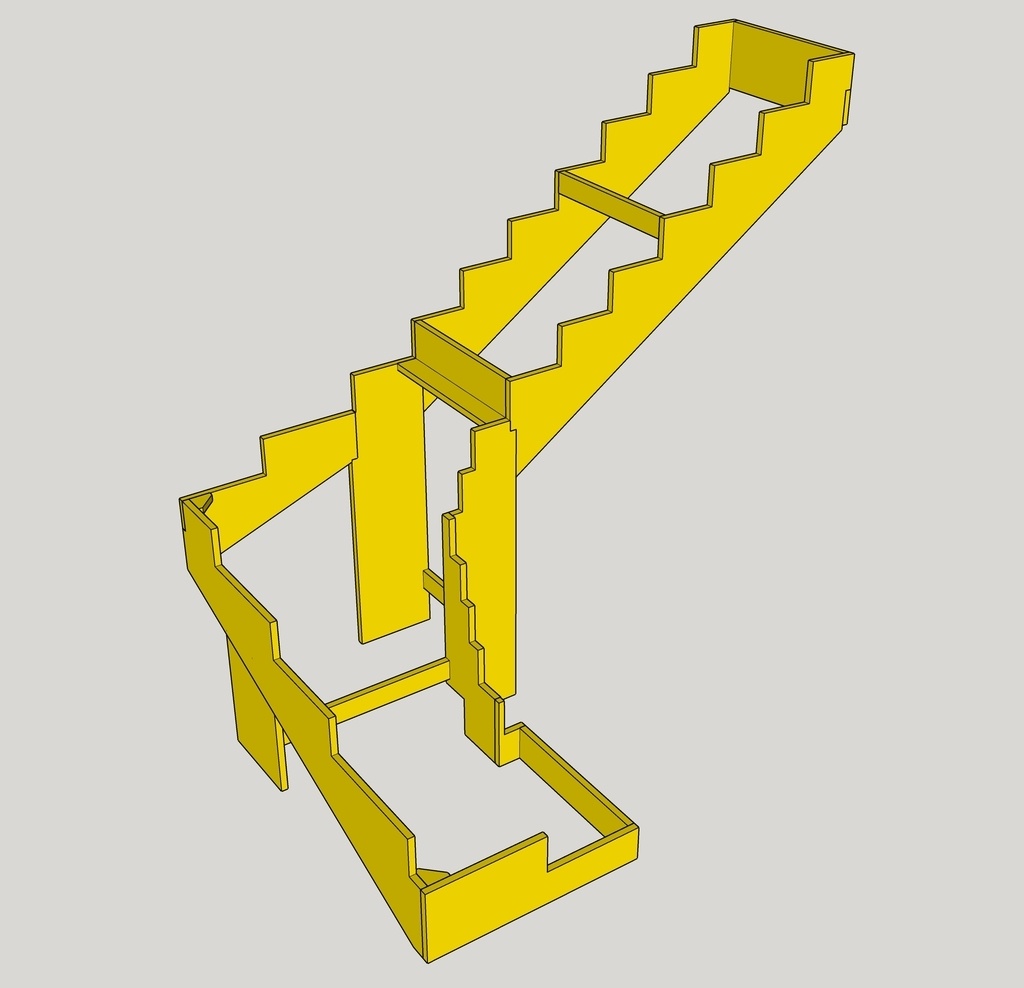

La structure porteuse se destine à être usinée en CP, transportée en "kit" et montée sur place par une seule personne.

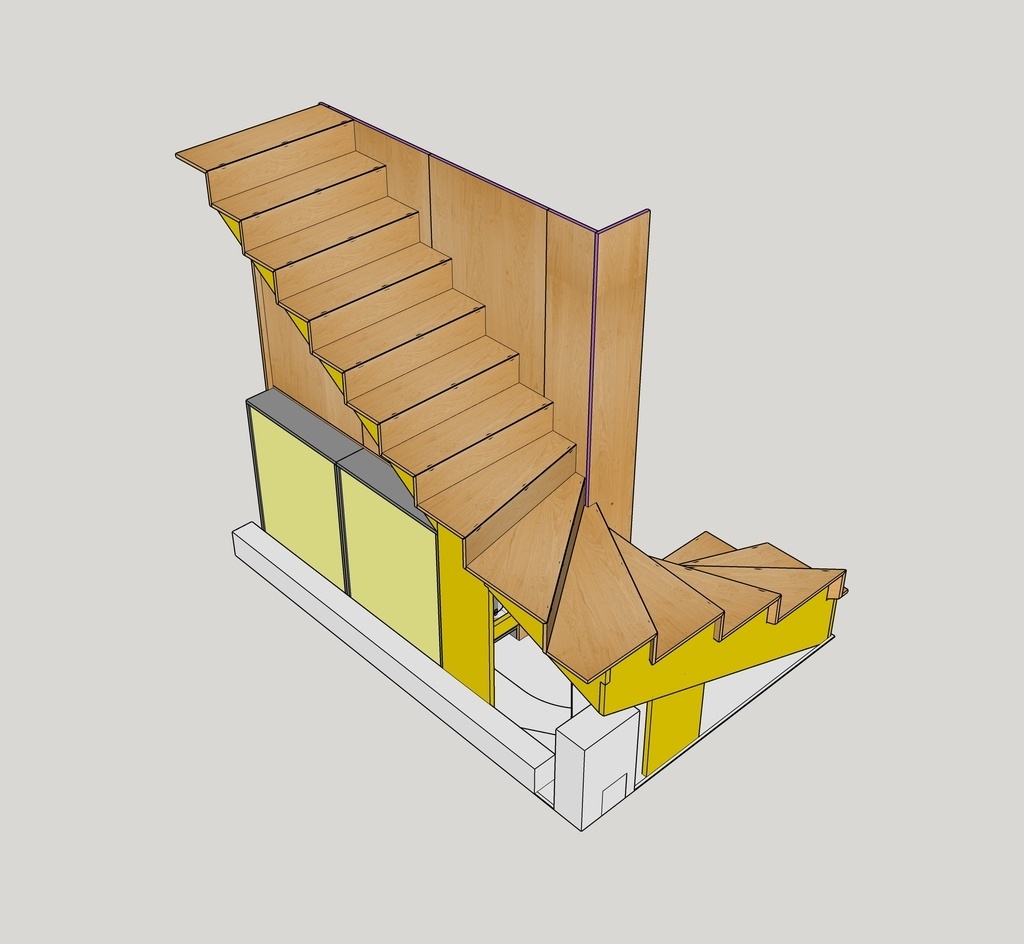

Les marches et contremarches seront réalisés en 3 plis chêne 19 mm et collées les unes aux autres pour assurer une rigidité d'ensemble.

L'habillage du poteau et le placard sera lui en aggloméré plaqué chêne.

Mis à jour

Publications associées


Discussions

Boris Beaulant  a publié le plan "Escalier double quart tournant et son placard".
il y a 10 mois
lamalleencoin

Je trouve ca bien interessant de pousser au bout l'amenagement d'un escalier , ca le rends utile et utile :-) bravo ..

mickael45

Bonjour, bravo, c'est vraiment, et ça va beaucoup m'aidez, car j'ai une réalisation similaire à faire. Merci beau pour les partages.

Marto

Merci pour le plan. Tu utilises du CP de combien pour faire la structure porteuse ?

Kentaro
( Modifié )

C'est un module très achevé que tu pourrais vendre en kit!

Boris Beaulant

Haha, chaque escalier est unique par ses contraintes. Je préfère vendre le temps du bonhomme :)

MonsieurBella

Bravo...!!
