Picaboubx

Plaque de montage sous table pour défonceuse Triton TRA-001

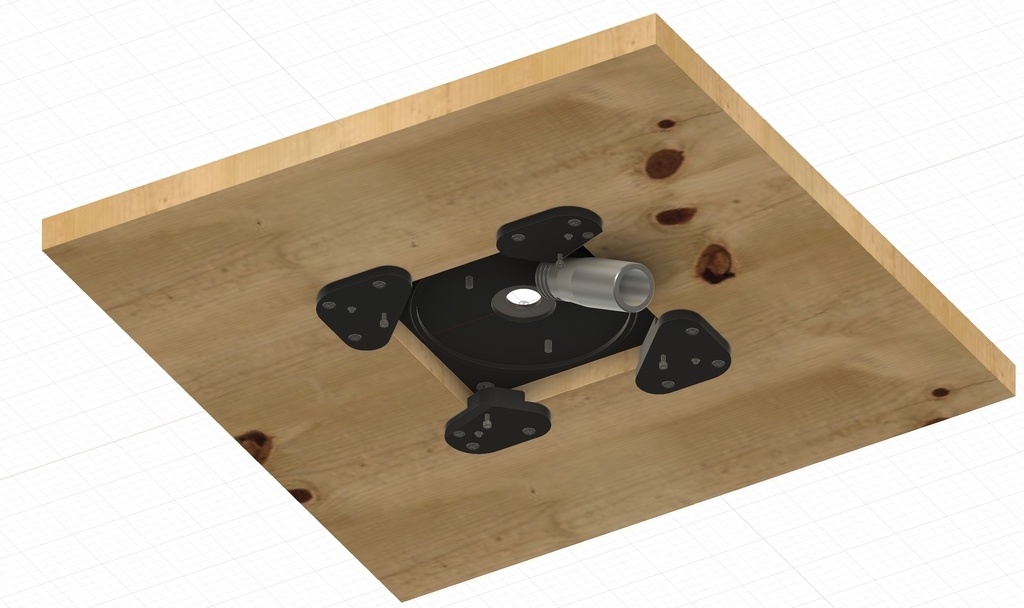

J'ai finalisé mon îlot mobile avec une plaque de montage pour ma défonceuse Triton TRA-001.

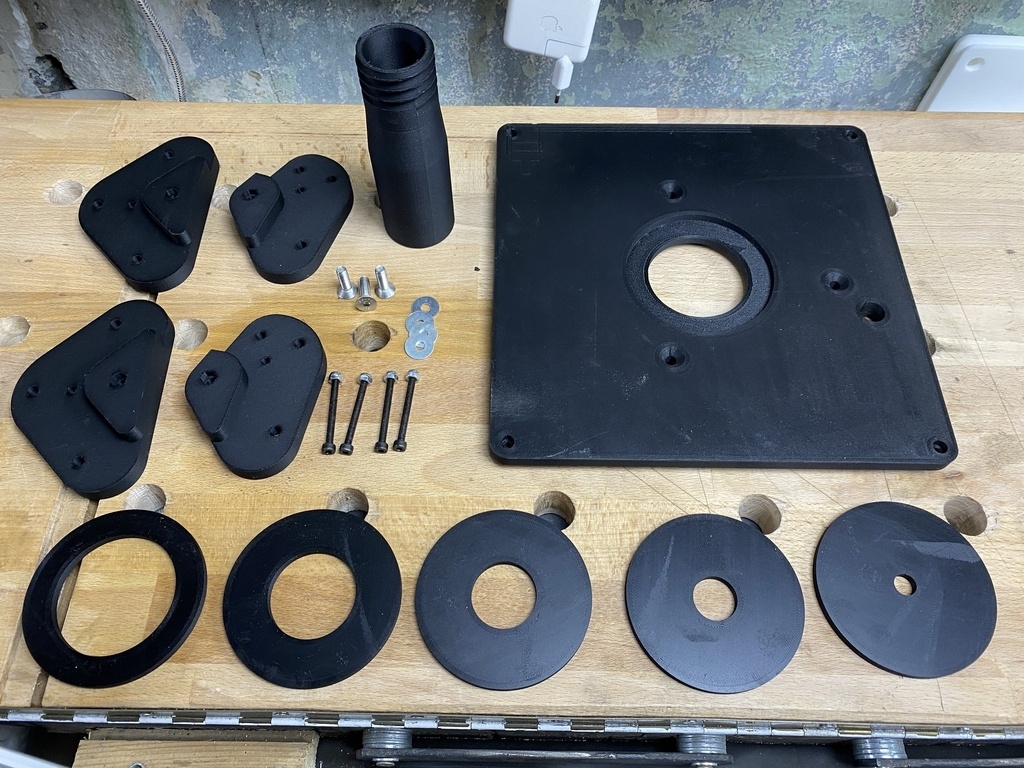

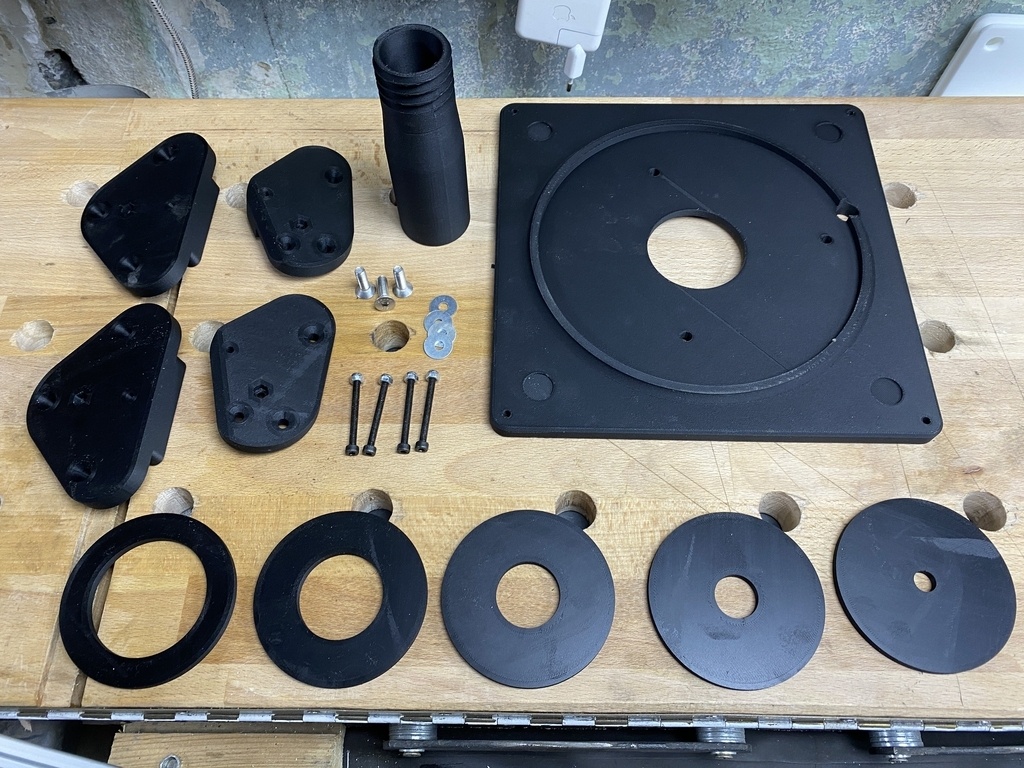

La plaque avec accessoires (bagues, bouchons, serreurs sous table et embout pour aspirateur) ont été conçu sous Fusion360 et imprimé en 3D avec un filament a base de fibre carbon.

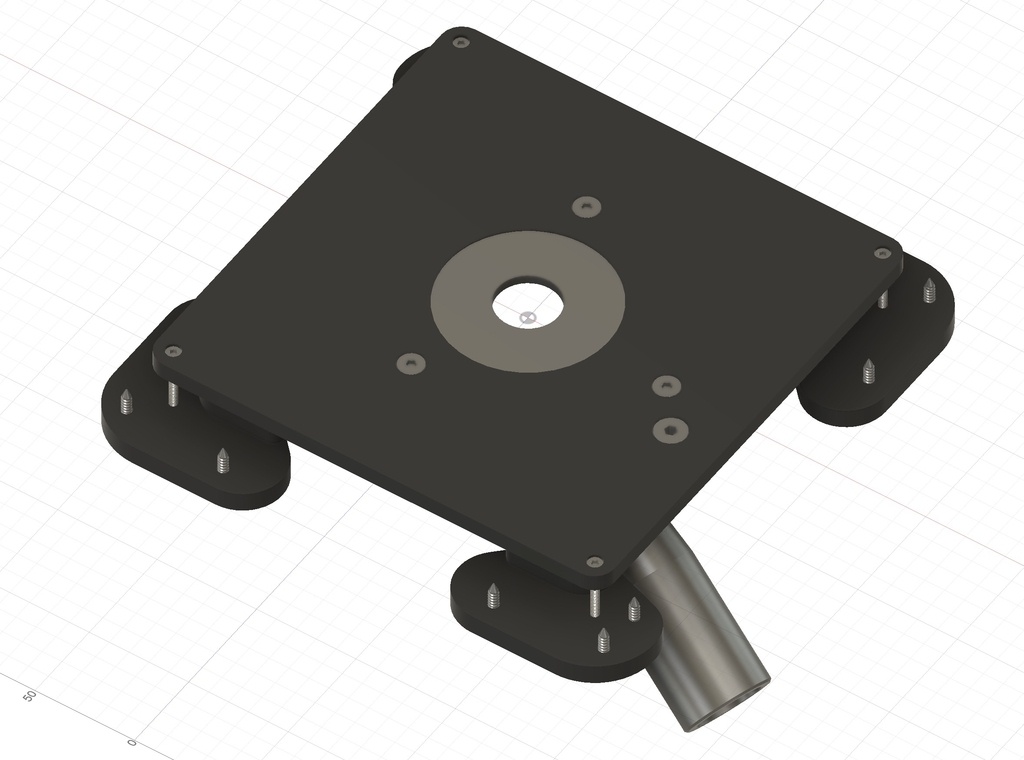

Je vous met le plan Fusion360 en lien. Vous y trouverez l'esquisse de base qui repère la semelle de base de la Triton avec ses divers trous et dimensions. (Cette esquisse peu permettre de créer des semelles pour la défonceuse ou d'autres accessoires au choix.) (ATTENTION : le fichier Fusion est plutôt en bordel car la création a été complexe et un peu longue)
N'ayant pas de CNC pour travailler le bois ou l'alu, je l'ai fait en impression 3D, mais les plans fournis doivent permettre de le faire à la CNC sans problème.

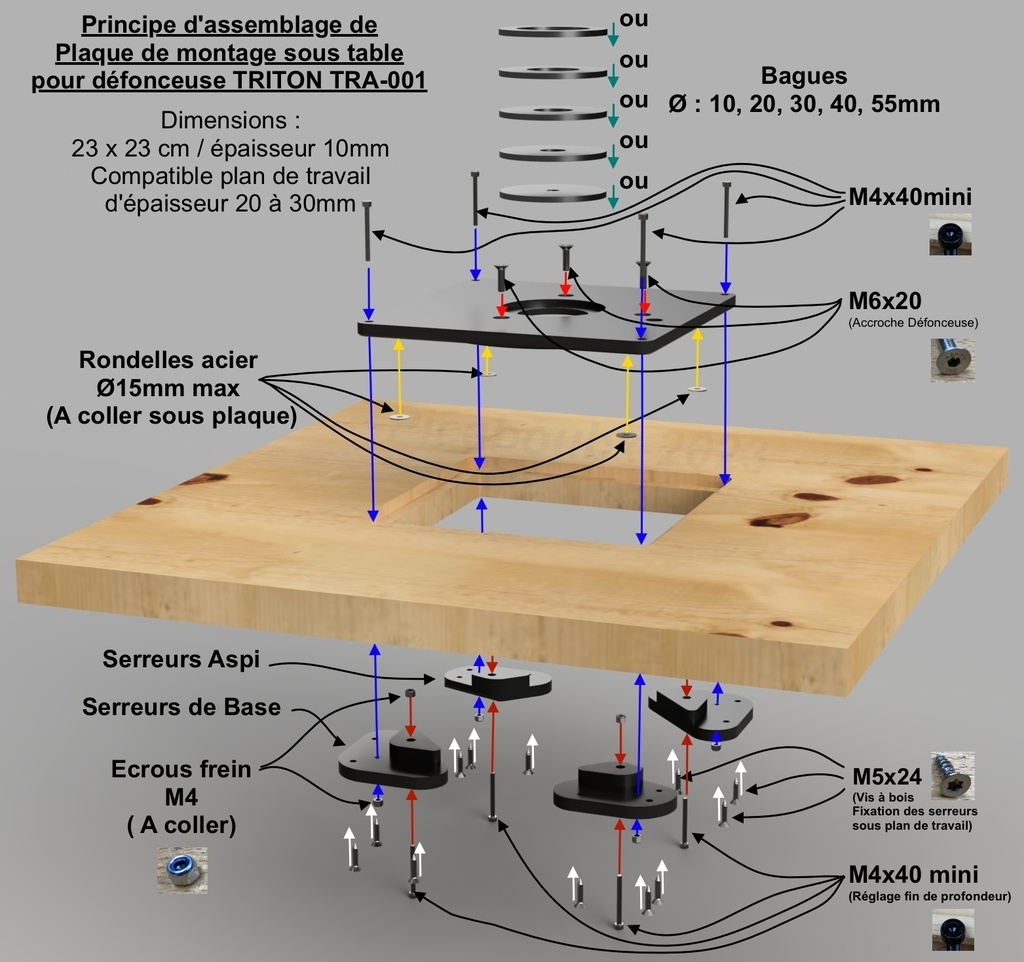

Je vous fournis un éclaté de montage pour facilité la mise en place. J'ai mis ça sur une planche de 30mm d'épaisseur.

Si vous avez des questions ou des remarques, n'hésiter pas.

Mis à jour

Publications associées


Discussions

Picaboubx  a publié le plan "Plaque de montage sous table pour défonceuse Triton TRA-001".
il y a 9 mois
MrFred
( Modifié )

Bravo pour les plans, et la notice de montage qui est super clair.
La vue éclatée de la notice viens de fusion ?

Picaboubx

Le modéle éclaté est fait avec Fusion, par contre toutes des annotations sont faites à la main via PixelMator Pro

rapabois
( Modifié )

Bonjour,
merci et chapeau, c'est du beau boulot.

Picaboubx

merci
