Serge MONTAGNON

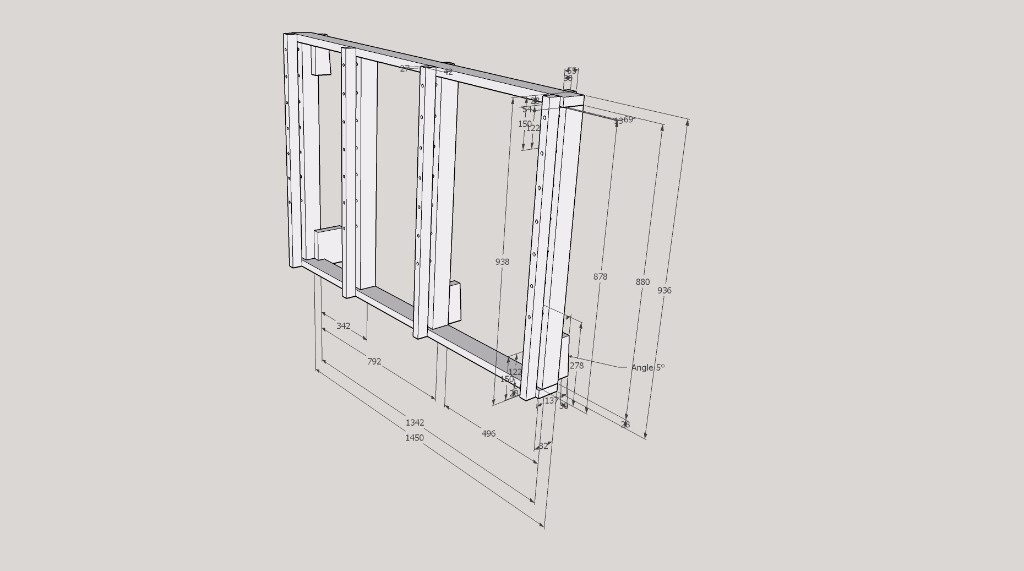

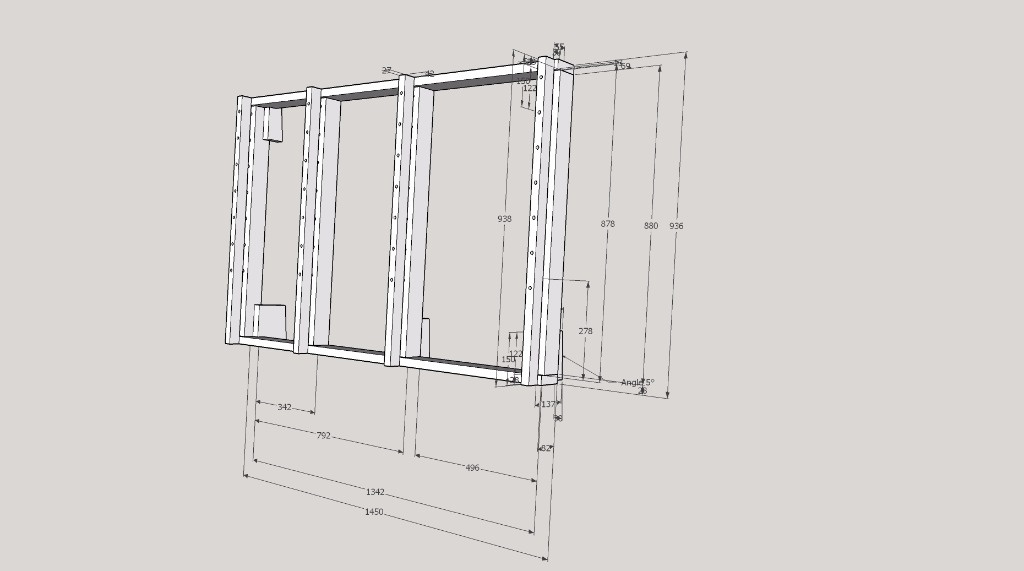

Presse a panneau murale

par Serge MONTAGNON

Bonjour,

Il s'agit d'une réalisation simple pour une presse a panneaux murale.

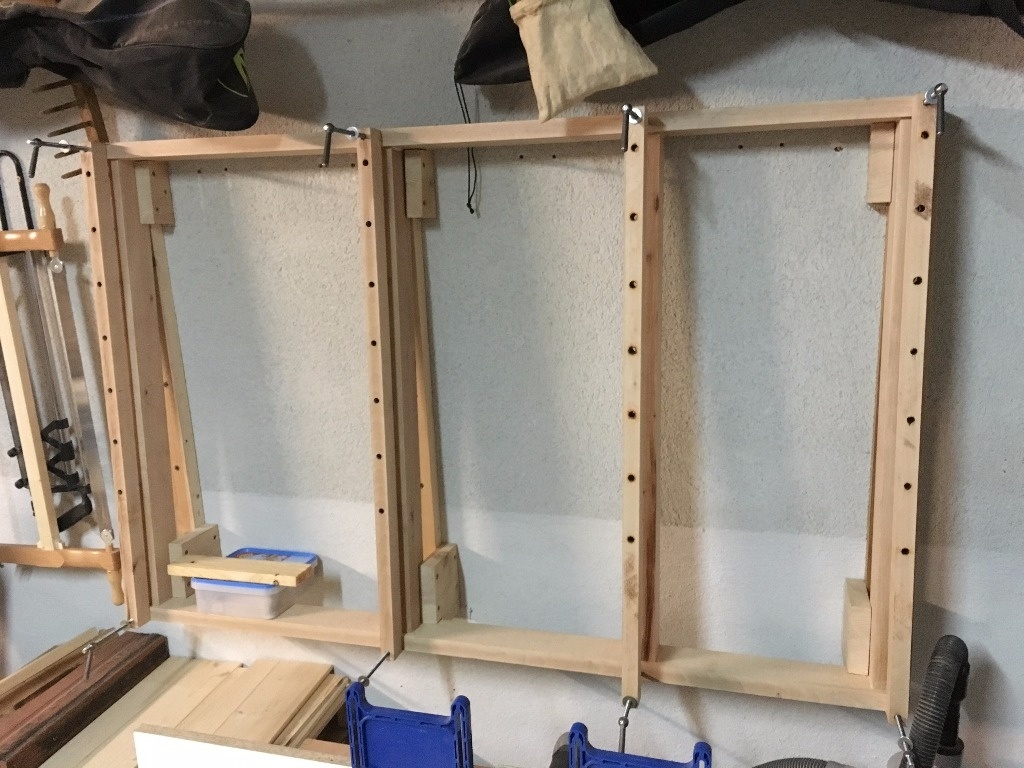

Les panneaux sont tenus dans un même plan par les barres verticales supérieures.
Les éléments a coller viennent en butée contre le bas de la presse. On met en place une butée en partie haute faite par une tige d'acier Ø 10 mm et l'on met en pression les panneaux avec des coins en bois coupés avec un angle de 5 a 10° entre le panneau supérieur et la butée acier.
J'utilise majoritairement des planchettes de 8 à 15 mm d'épaisseur (Layetterie)

C'est relativement simple a réaliser.
Les assemblages entre montants verticaux et traverses inférieures et supérieures sont fait par tenons / mortaise mais il possible de visser ou d'utiliser des dominos.
La réalisation est en hêtre passé à la paraffine.

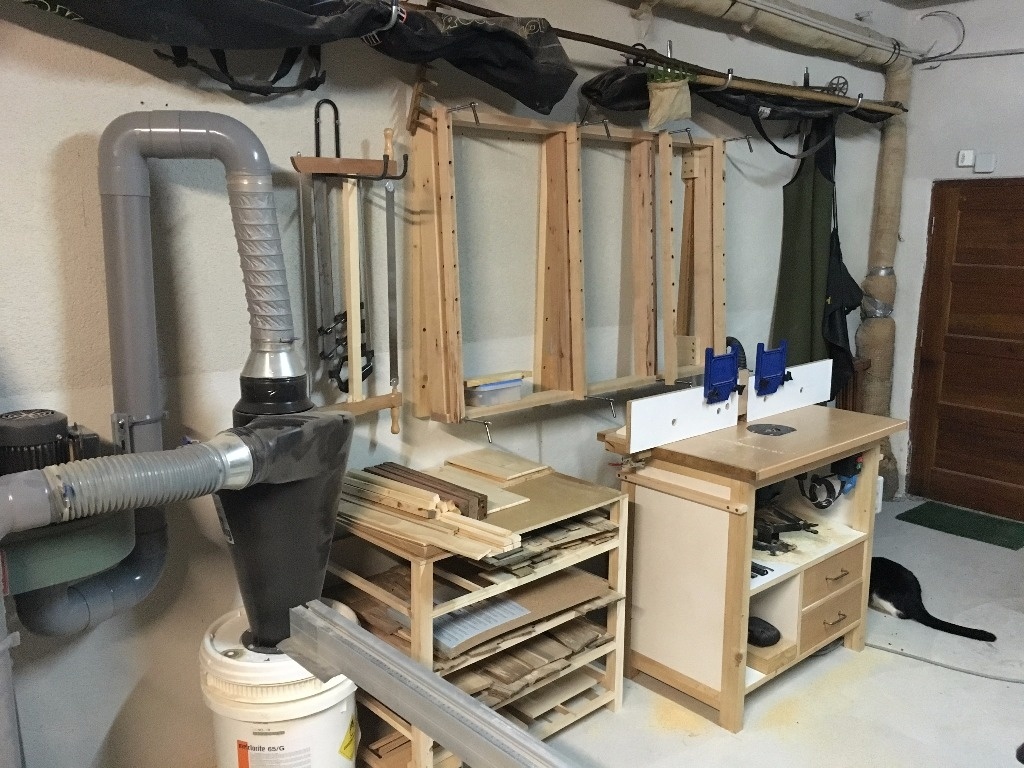

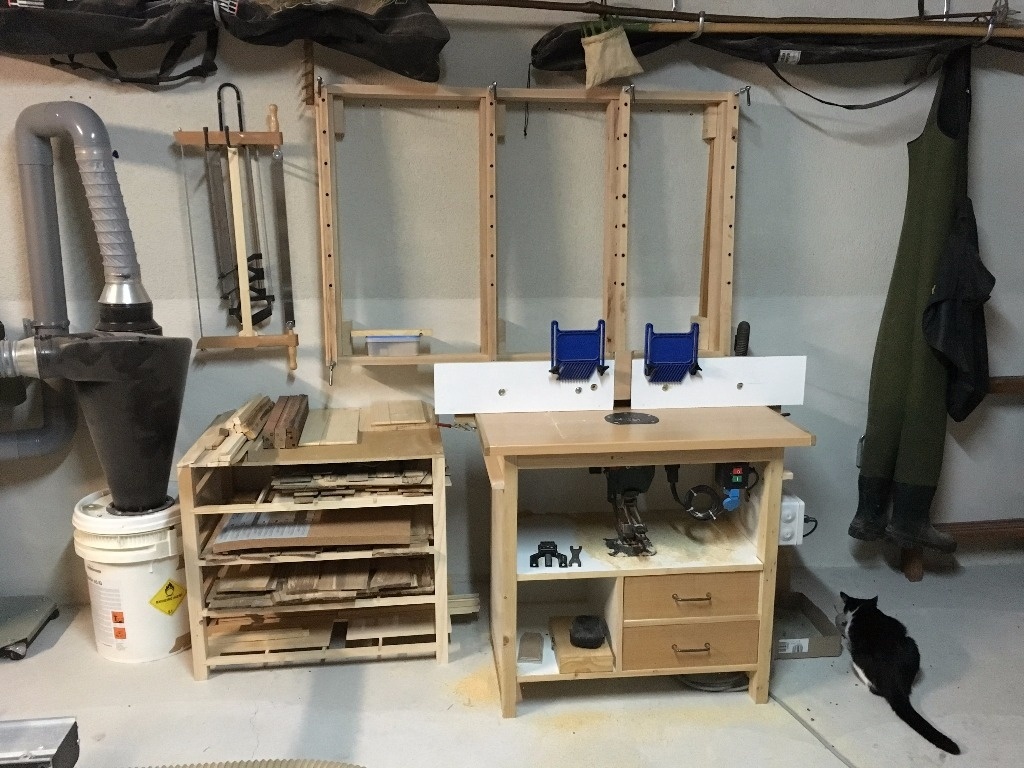

Pour ceux qui se posent la question, au premier plan, c'est bien une défonceuse sous table avec un cric de voiture!!!

Bonne réalisation
Cordialement
Serge

On en parle ici

Serge MONTAGNON a publié le plan "Presse a panneau murale".il y a 1 an
Connectez-vous pour ajouter un commentaire.
725 vues
0 commentaire
115 téléchargements

Caractéristiques

Sketchup  Format
75 Ko  Taille
 1 fichier
