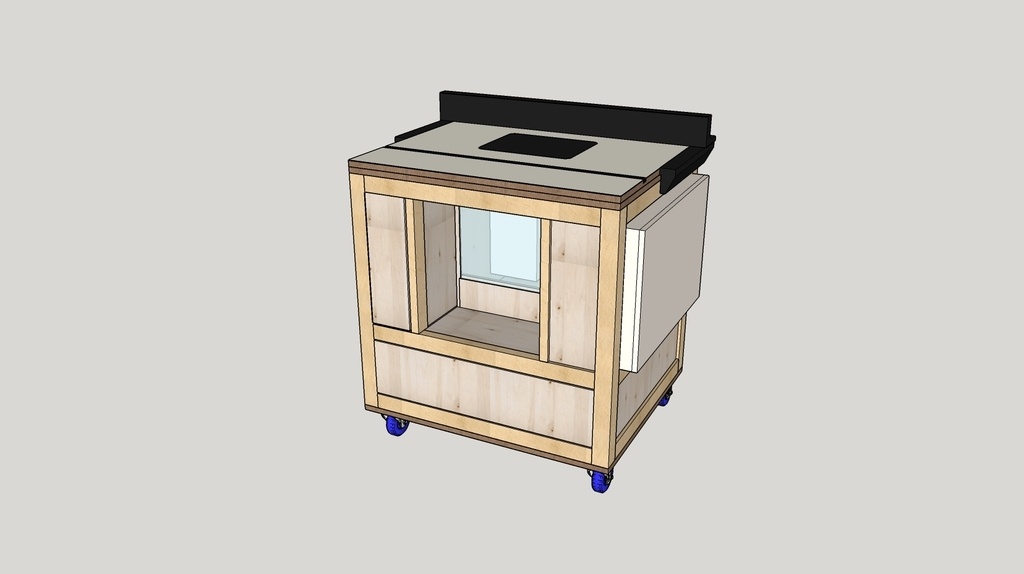

Défonceuse sous table
Ossature hêtre, panneaux et tiroirs en CP peuplier.
Plateau en Cp okoumé plaqué d'une feuille de PA6.
Défonceuse Makita RP2303
Plaque, rond de poêle, guide et chariot à tenonner Jessem.
Elévation via la vis prévue sur la makita.
Ventilation forcée du caisson d'aspiration via deux ventilateurs 120x120.

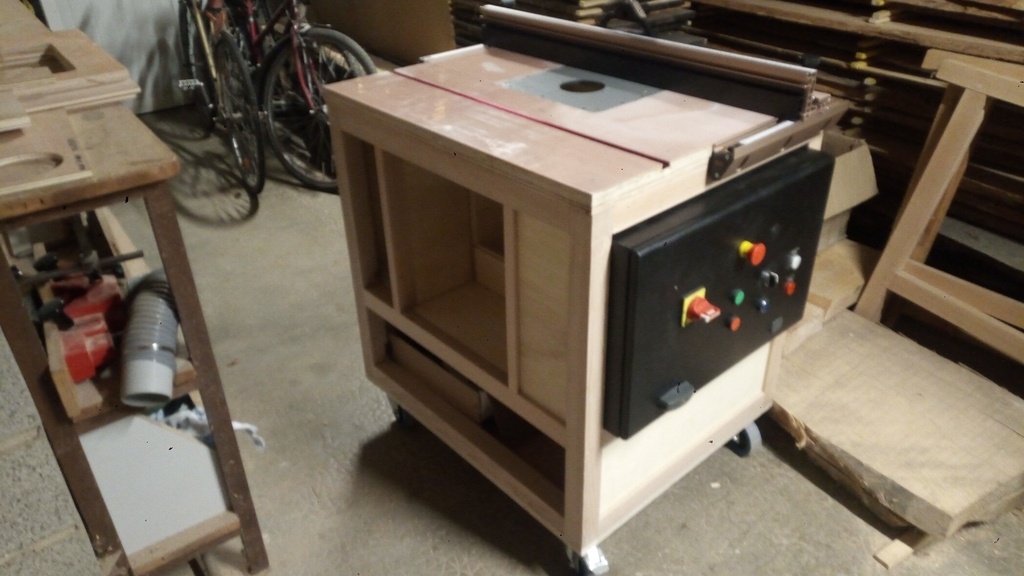

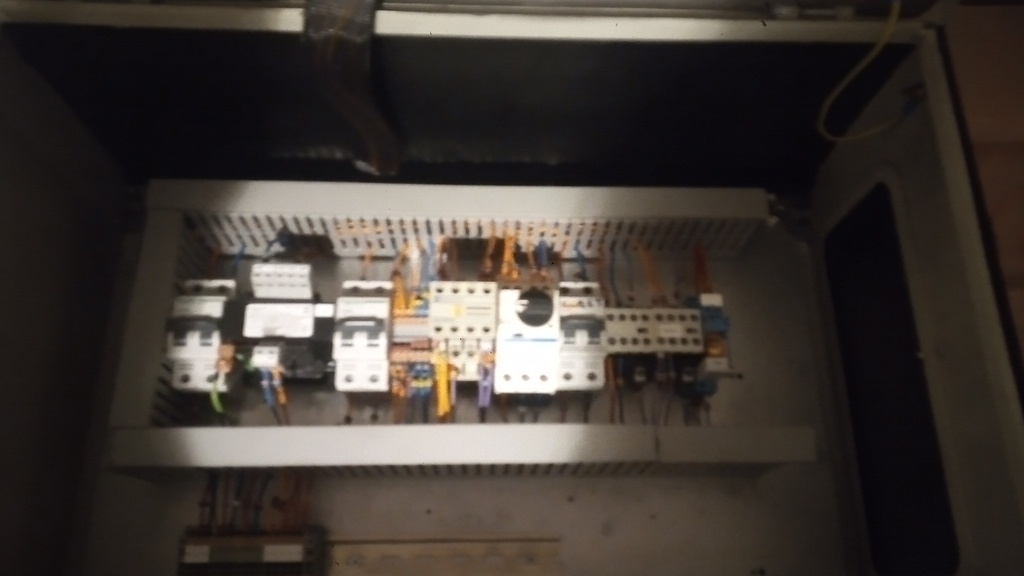

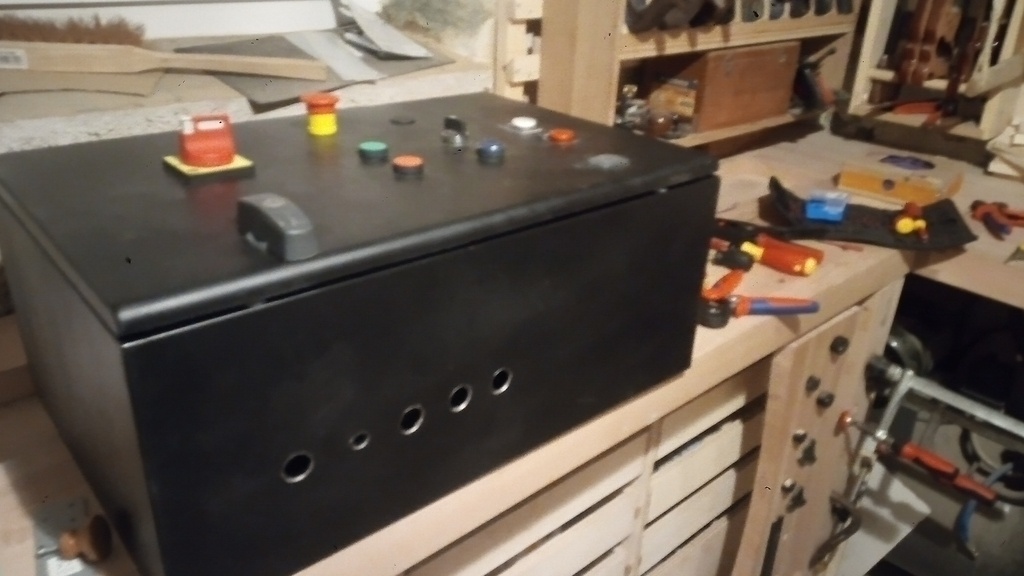

Armoire électrique notamment pour contrôler la défonceuse (anti démarrage)
Petit tiroir pour fraises outillage de service
Grand tiroir pour chariot à tenonner et divers.
Édit 3/09/2025 :
A la demande de ClCh j'ajoute le schéma électrique de l'armoire.
Le plan est parfaitement correct électriquement parlant mais impose d'intervenir dans la machine au risque de l’endommager si cela est mal exécuté. A vos risques et périls donc, si vous douter de vos capacités, faites vous aider par une personne compétente.
Le relais KA2 est un Finder 48.61.8.024.0060.
Licence
Discussions
Bonjour,
j'envisage de m'équiper de la MAKITA RP2303 et aimerai savoir comment vous avez géré la question de l’antidémarrage et si vous êtes satisfait de cette machine en terme de précision à la main et sur table.
Cordialement
Bonjour
Oui la précision est au rendez vous, en même temps vu la manière dont la machine est construite.. c'est très sérieux comment construction. A la volée je la trouve plus précise que ma défonceuse principale (une gof 1250).
Après ça reste un monstre lourd et puissant, je ne m'en servirai pas au quotidien à la volée.
Pour l'anti demarage, la commande déportée par l'alim est donc impossible
Il faut donc faire la commande déportée via la gâchette.
La RP2303 est équipé d'un frein donc on ne peut pas "doubler" la gâchette d'une commande externe. Car on alimenterai en simultané moteur et frein!
La gâchette est donc démontée, à la place vienne se raccorder trois fils qui sont reliées au relais qui se substitue à la gâchette. Relais lui même commandé par les boutons déportés marche arrêt .
J'ai bien évidemment un plan de l'armoire élec que je peux fournir au besoin, je rechigne un peu a le faire car il faut bien comprendre que une erreur de câblage peut entraîner la destruction du bloc moteur-frein..sans retour en garantie possible. Se lancer la dedans sans aucune base d'électrotechnique, c'est risqué.
Bonjour et merci bien pour ces informations et surtout confirmation qu'il n'y a pas de solution sans modifier la défonceuse.
Je suis intéressé par le plan de l'armoire électrique pour voir dans quoi je m'engage... pour info, j'ai une expérience en électronique mais plus réduite en électrotechnique. J'ai eu l'occasion récente d'installer un moteurs triphasé avec variateur sur un tour, et un variateurs sur une défonceuse non équipée (sans prétentions d'être expert).
Cordialement
ClCh Le plan elec en pdf est associé au plan du meuble.
Après ça correspond à ma manière de travailler, commande en TBT, contacteur de sécurité à minima...La partie commande de la défonceuse se joue avec KA1 et KA2.
Visuellement ça donne ça:
Merci bien pour ce document.
Je vais me faire expliquer le plan par un pro afin d'avoir un maximum d'explications sur les contraintes de ce type de montage avant de m'engager plus avant dans ce dossier.
Cette réalisation est un bon exemple de la différence entre une approche type ''bricolage'' et l'expertise indispensable pour la sécurité des équipements et utilisateurs ;-)
Cordialement
