Butées numériques pour guides de scie à format et combi Holzprofi (version horizontale)

Projet commun avec Arnaud de l'Atelier vosgien (L'Atelier Vosgien)
Up-grade de nos guides de scie à format Hpolzprofi en réalisant des butées et lecture d'angle numériques.
Le module utilisé est un modèle magnétique réf M503.
Pour mettre en place une butée et la lecture d'angle il faut commander un capteur seul et un capteur avec une piste magnétique de 2 mètres. La chute de ruban de la butée suffit pour le guide angulaire.
La pose de ces boitiers nécessite la dépose du plot d'indexage angulaire (ce qui n'est pas un problème avec la précision, une fois ajustée, de la lecture digitale angulaire.

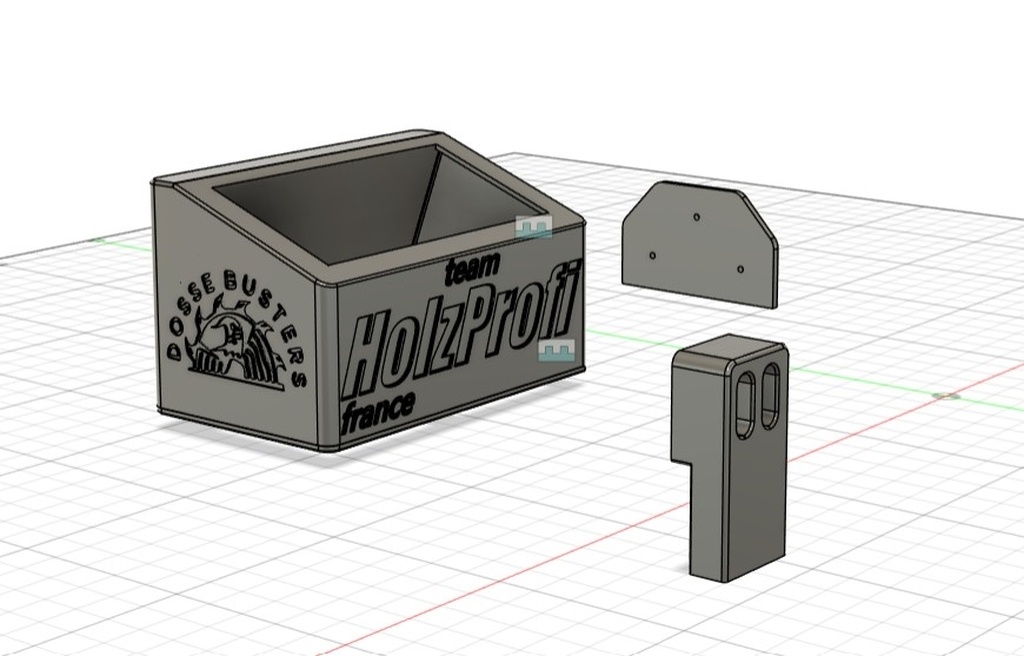

Ci-joints les fichiers STL pour l'impression des boitiers, du support de capteur et d'un gabarit de pointage pour le perçage et taraudage de la butée. Le boitier angulaire intègre déjà le support du capteur.
Deux versions du boitier pour la butée :

• une avec l'écran en position (presque) verticale, plus confortable pour Arnaud
• une autre avec l'écran en position (presque) horizontale, plus confortable pour moi
