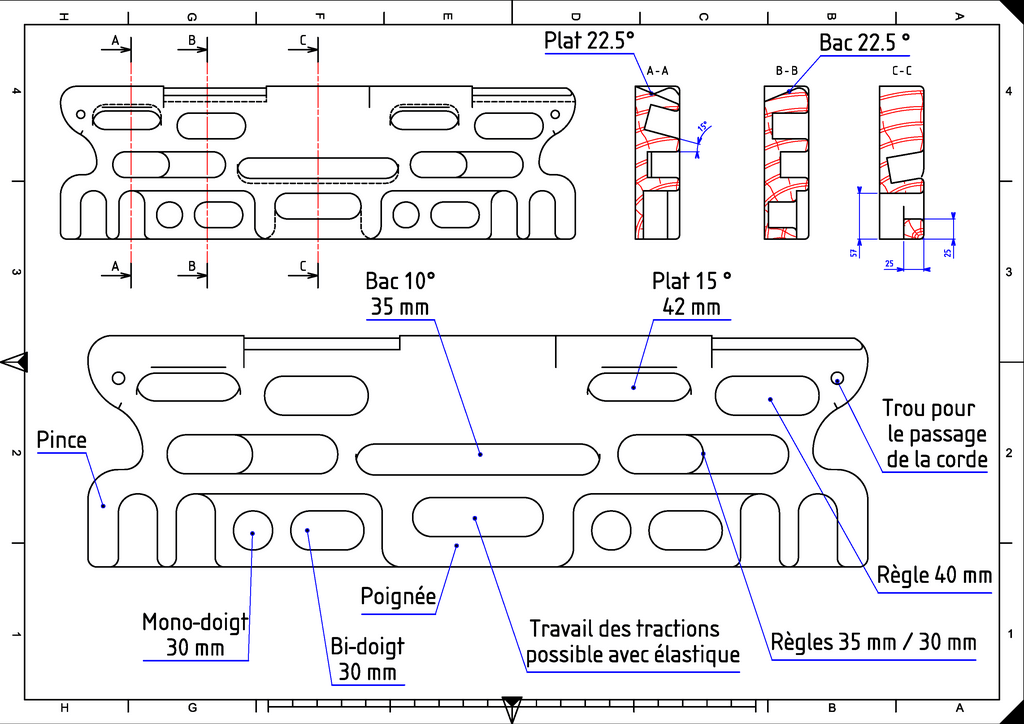

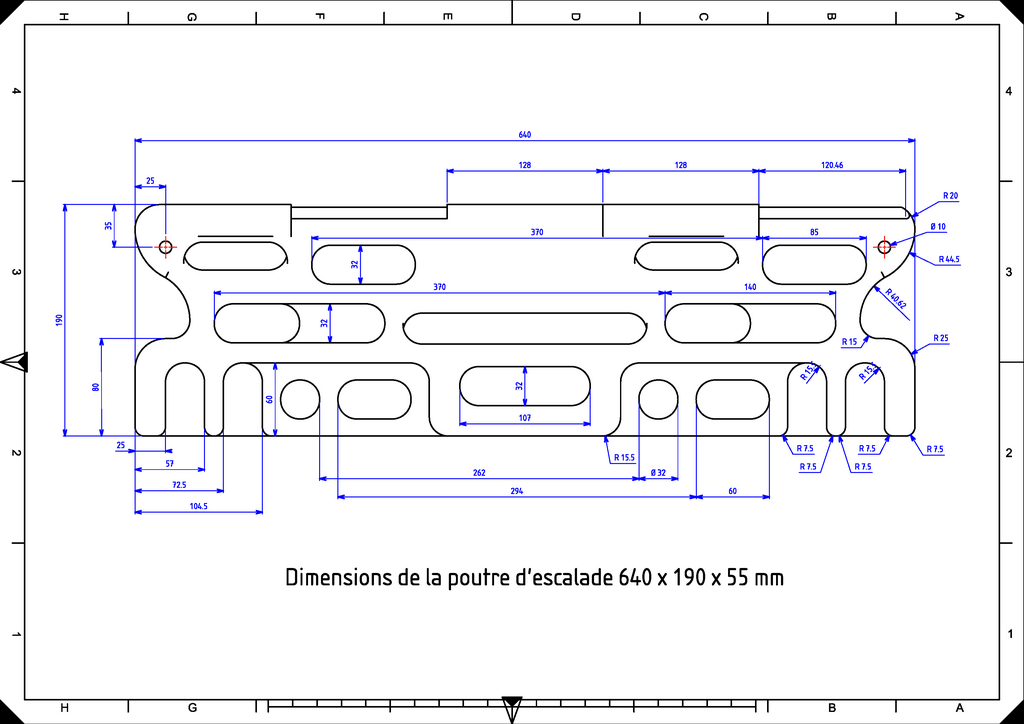

Ci-joint le plan de la poutre d'escalade.
Le plan de la poutre est à destination à tous les amateurs et débutants en grimpe :)
Les préhensions sont asymétriques et partagent des entraxes équivalents, afin d'avoir un certain confort lors des tractions.
Les règles peuvent être bouchées par des cales de différentes épaisseurs, si on souhaite augmenter la difficulté.
Publications associées
Licence
Autres plans de
AlbertG
Voir aussi
Discussions
Laissons les débutants loin de la poutre tant qu'ils ne posent pas les pieds de façon plus ou moins cohérente
Intéressant la conservation de l'entraxe identique sur les plats et les bacs en haut. Les deux pinces en bas à l'usage tu t'en sers beaucoup?

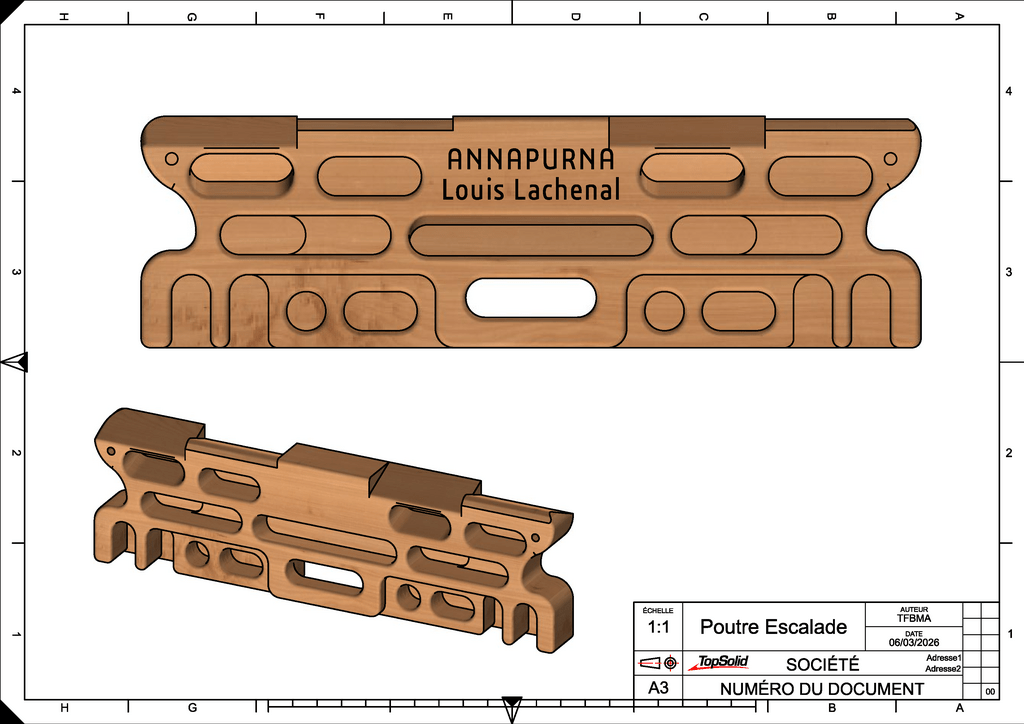

PS: même si Lachenal fut un sacré rochassier, ça fait bizarre de voir une poutre nommée "Lachenal Annapurna", ce serait plutôt un nom pour un piolet
C'est un copain ouvreur qui m'a conseillé de garder un entraxe identique. C'est vrai que c'est plus confortable de réaliser les tractions ainsi.
Les pinces je m'en sers de temps en temps, mais ça reste à perfectionner au niveau de la préhension.
Ah ah, en effet, Biscante était un excellent rochassier et un alpiniste talentueux de son époque. Mais il a été vite oublié après l'ascension complexe et douloureuse de l'Annapurna.
Maurice Herzog s'est emparé de l'événement pour en faire un mythe à sa gloire.
L'histoire ne retient que le nom d'Herzog, au détriment de Lachenal son compagnon de cordée.
C'est aussi lui, Herzog, qui en a fait le récit, récit controversé de cette terrible ascension.
Je voulais juste redonner les lettres de noblesse à ce grand alpiniste oublié. Lui redonner le nom de son premier 8000 à Biscante :)
Comment l'avez-vous fabriquée ?
Avec quels outils ?
J'ai réalisé un collage en épaisseur afin d'avoir un brut capable.
Corroyage du brut et mise à longueur pour obtenir un bloc aux dimensions finies.
Usinage de la face arrière à la commande numérique puis retournement du bloc et usinage de la face avant.
La pièce est maintenue en dépression par ventouses montées sur des poutres.
Les 1/4 de rond sont faits à la défonceuse.
Peu de ponçage, je préfère garder un peu les traces d'usinages pour avoir un peu de grip sur les plats.
Bonjour.
.
Je découvre votre poutre et vous remercie du partage.
Je ne pratique plus mais me donne des idées cadeaux
Pour éviter que certaines parties s'arrachent (sens des fibres sur les bords), quelle essence avez-vous sélectionnée et avez-vous réalisé un lamellé-collé ?
Cela me semblerait plus résistant.
Merci du plan.
J'ai en fait plusieurs, à destination des élèves et de mes proches en feuillus.
J'ai principalement utilisé du hêtre, du frêne et de l'érable.
J'en ai réalisé en lamellé collé ou en une seule et même pièce.
Par rapport à l'arrachement sur les parties externes, j'ai eu un doute la première fois. J'avais laissé une surépaisseur en fond de pince, pour éviter de casser la fibre.
Après plusieurs essais, rien n'a bougé, les pinces sont rigides.
À l'avenir, je compte revoir les pinces, j'aimerais avoir des préhensions plus ergonomiques :)
On verra à l'avenir, si je change des choses ou pas !
Merci beaucoup de votre retour
.
Sympa le partage, surtout des plans.
Pour les pinces, je suis effectivement un peu dubitatif sur leur utilité. Et je ne comprends pas l'utilité de la forme en double U inversé. En tout cas l'utilité du second évidement (celui intérieur) ?
Et l'emplacement des trous de la cordelette rend inutilisable les deux plats extérieurs.
Mine de rien, c'est super compliqué de dessiner une poutre un peu complète et ergonomique !
Salut,
Sur les pinces c'est plus l'ergonomie qui me pose problème.
Il faut que ça reste agréable à travailler
Le double U, c'est pour les différentes tailles de main pour serrer les pinces.
Après concernant l'emplacement de la cordelette, ça ne gêne en rien les plats et bacs extérieurs.
Tout dépend de la méthode "d'élingage" mais si ton angle est inférieur à 45° ce n'est pas du tout gênant et ça ne tire pas trop sur les cordelettes.
Sinon tu campes deux cordelettes en vertical !
Bref, mais collègues et moi même avons trouvé des solutions pour se balancer dessus sans gêne :)
