Bonjour L'air du bois,
C'est toujours un peu casse pieds les relevés de cotes pour avoir précisément l'emplacement des trous des défonceuses, que ce soit pour faire une fausse semelle ou bien une plaque pour positionner sous table sa défonceuse.

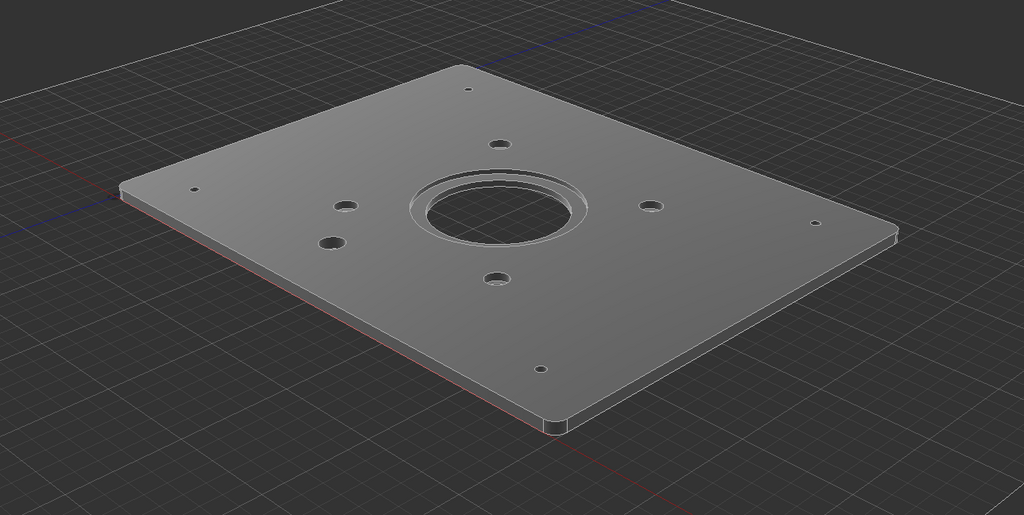

Voici donc le boulot déjà fait pour la MOF001 de chez Triton, puisque j'ai eu l'occasion de refaire cette plaque ce weekend.
Plan coté en format PDF et export format f3d (Fusion 360), sont en pièce jointe. En plus le plan 3D est consultable en ligne bien évidemment.
Pour ceux qui ont la TRA001 j'avais déjà publié le même genre de plan, même si plutôt à destination de la fabrication d'une fausse semelle.
Espérant avoir contribué.
Licence
Autres plans de
cray
Voir aussi
Discussions
Merci Cray !
Espoir réalisé. Merci.
ya pas une fonction import d'image et mise à l'echelle sous fusion 360 ? histoire de faire le sketch par dessus la photo ; en tout cas ca existe sous freecad et c'est pratique
Bonjour,
Cette fonction existe bien sur Fusion360, je l'utilise fréquemment pour faire des rangements en mousse pour mes tiroir à outils.
Ceci dit les problèmes de parallaxe et de déformation lié à l'objectif rendent caduque cette méthode lorsque la précision requise est élevée, ce qui est le cas pour ce type de pièce.
