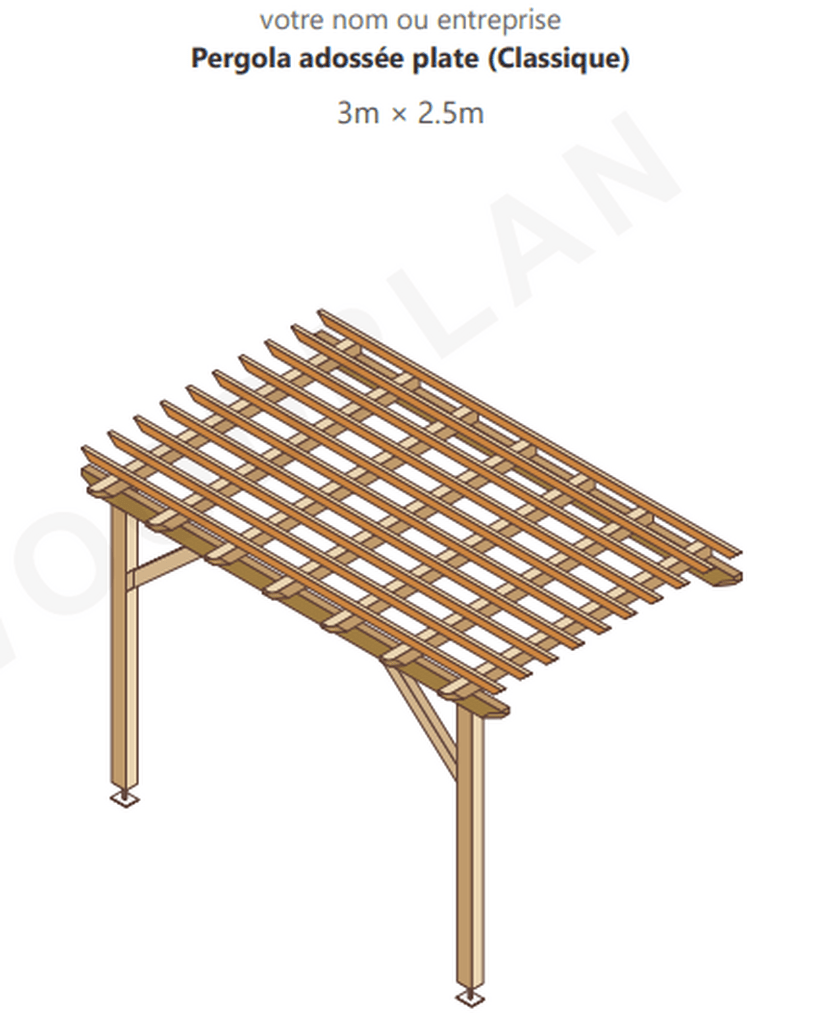

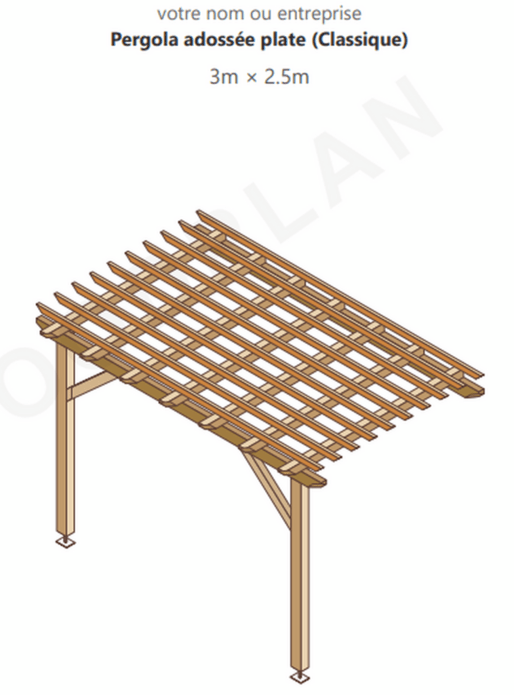

Pergola adossée plate — 3 m × 2,5 m (plan complet gratuit)
Bonjour à tous,
Je partage ici un plan complet de pergola adossée à toit plat, 3 m × 2,5 m, pour ceux qui veulent se lancer ou quicherchent l'inspiration.
Ce que contient le plan : 16 pages A4

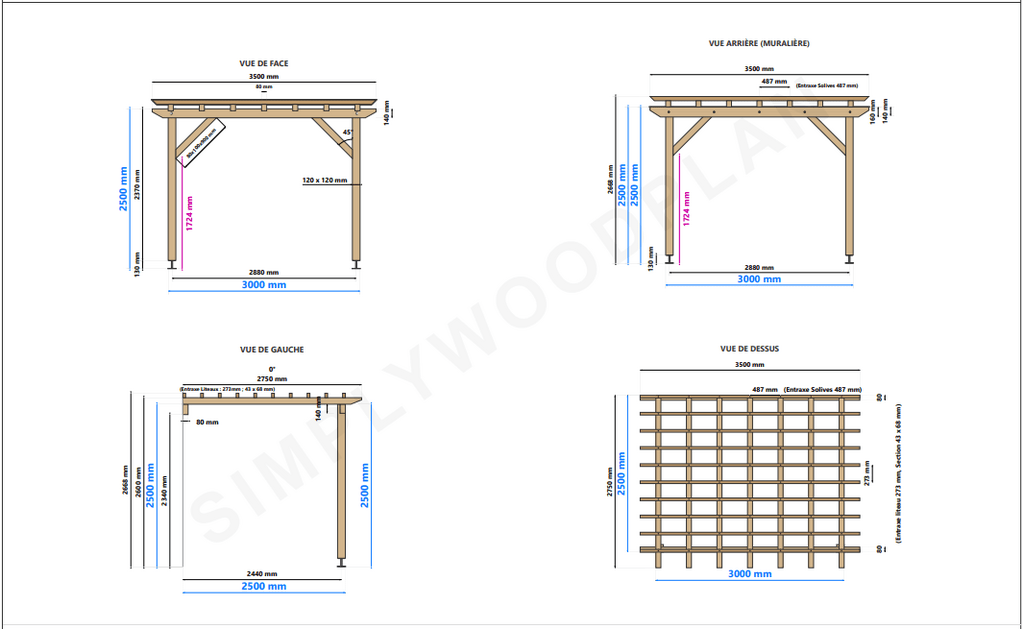

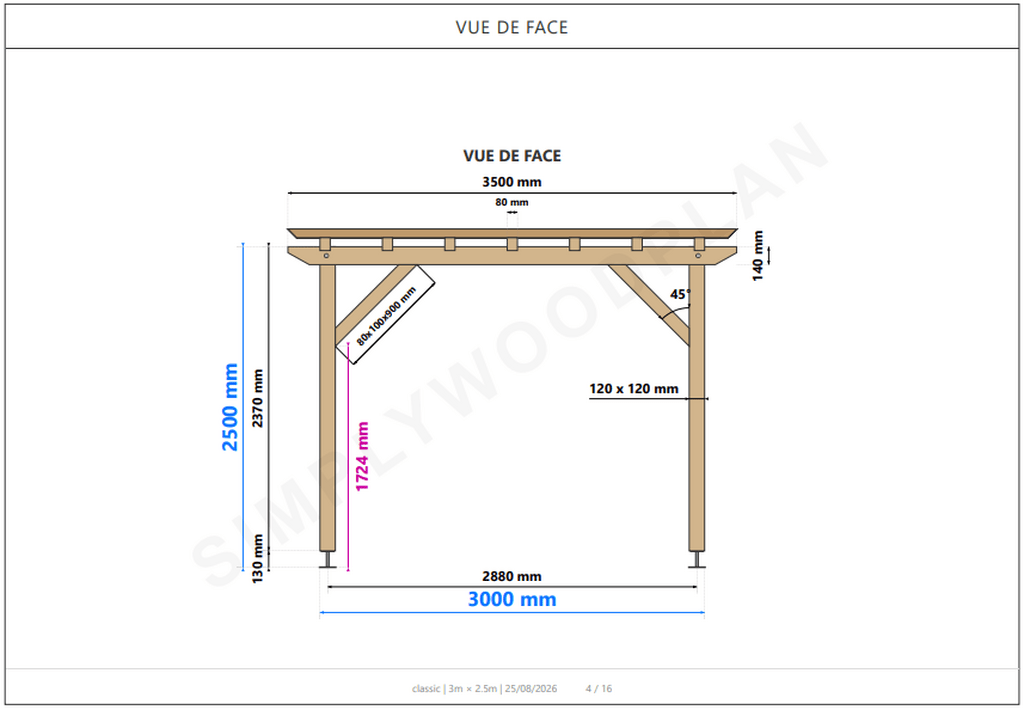

Vues techniques cotées (élévations, vue de dessus, détails d'assemblage)

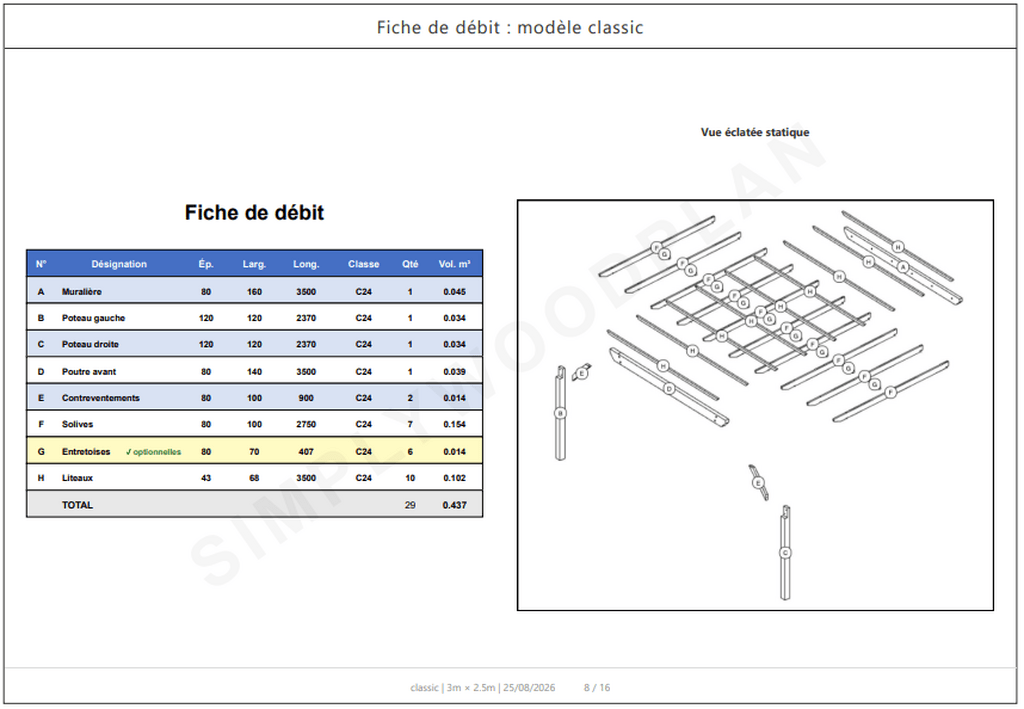

Fiche de débit complète : toutes les pièces, sections et longueurs

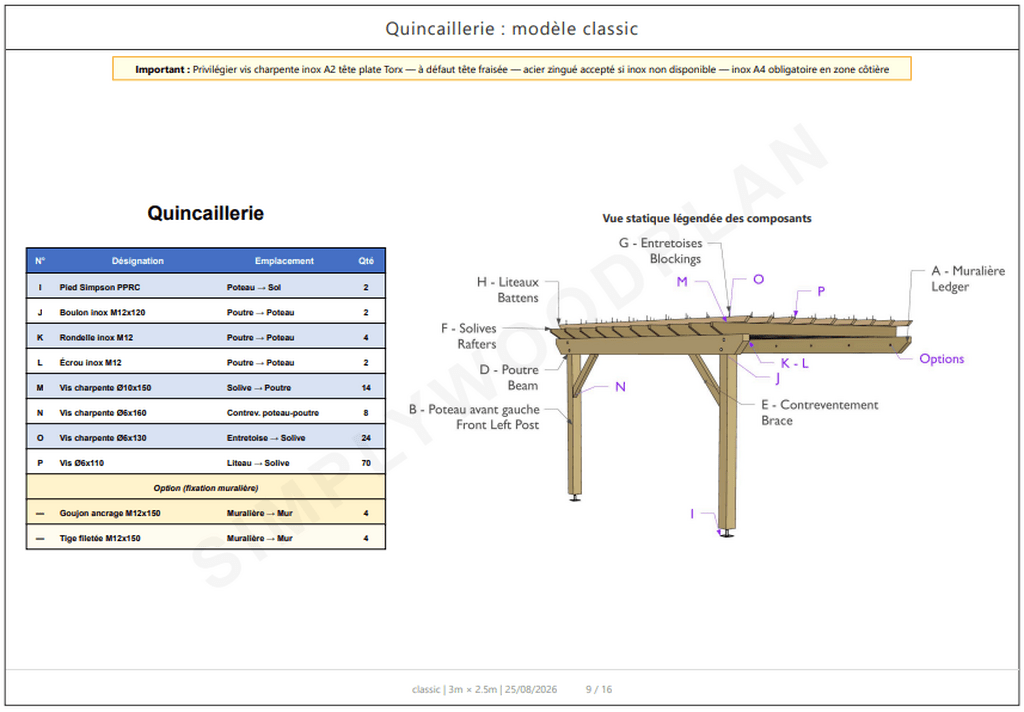

Fiche de la quincaillerie
Les étapes de montage dans l'ordre
Sections dimensionnées selon l'Eurocode 5 (charges de neige A2 et vent III, prises en compte)
Qui je suis : ancien pilote de ligne reconverti dans le bois, j'ai développé SimplyWoodPlan, une application qui génère des plans de pergolas et carports sur mesure. Les calculs de structure sont validés par notre bureau d'études partenaire (Egitura Conception) — je ne suis pas ingénieur, donc rien ne sort sans leur garantie.
Ce plan est sorti directement de l'application, tel quel. Je le mets à disposition gratuitement.
Ca fait un peu échantillon, mais je me ferais une joie d'offrir aux membres de l'Air du Bois vos plans gratuits en échange d'un compte rendu de la construction.
N'hésitez pas si vous avez des questions — j'y répondrai avec plaisir.
Michel
