Méthodes des 5 coupes pour controler vos guides de sciage et corriger l'erreur


Cette méthode permet de contrôler que vos guides sont vraiment perpendiculaires à la ligne de coupe, et de connaître la valeur à corriger à l'extrémité du point de pivot de votre guide (c'est vous qui connaitrez ce point de pivot en fonction de votre machine.)
Cette méthode circule en vidéo sur le net mais n'est pas expliquée clairement. Je vous la décris dans un fichier sketchup, un dessin vaut mieux qu'un long discours.
Vous pensez certainement comme je l'ai fait aussi, qu'il suffit de faire une coupe à partir d'un bord droit en appui sur le guide et de contrôler la coupe à l'équerre. Vous avez certes une première approche de l'équerrage.

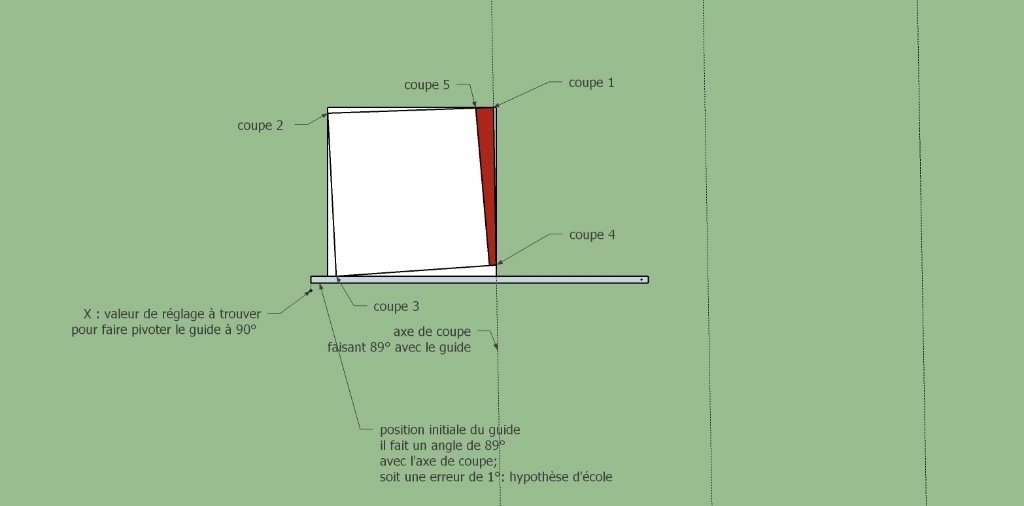

Pour aller plus loin, faite ce test: prenez un quadrilatère quelconque (médium ou autre à bord net) d'environ 40cm, faite une première coupe, appuyer cette coupe contre le guide, faite la seconde coupe.. etc.. jusqu'à la quatrième coupe; contrôler alors l'équerrage de cette dernière coupe, vous aurez peut-être une surprise...
Vous l'avez sans doute deviné, les 4 coupes successives (on tourne la pièce dans le sens horaire) ont cumulé 4 fois l'erreur possible de votre guide, ce qui est plus mesurable que pour une seule coupe. (ces coupes peuvent se faire à distance variable de quelques cm du bord).

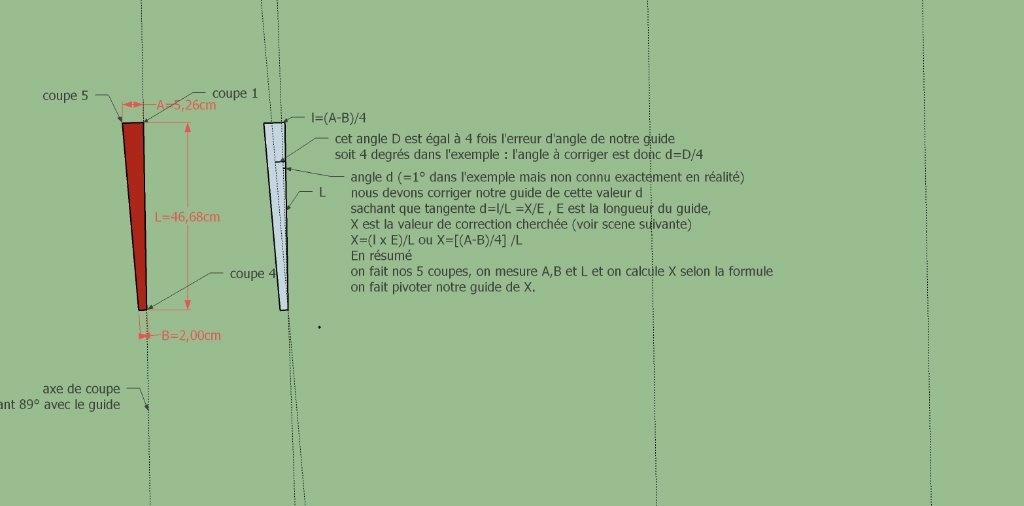

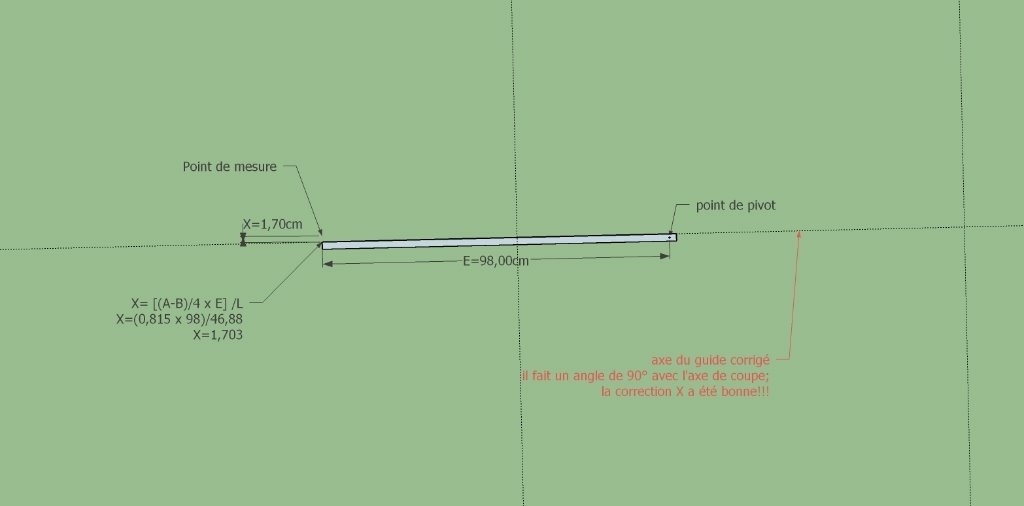

La cinquième coupe détache une chute trapézoîdale, qu'il suffit de mesurer les dimensions pour en déduire la valeur de correction : voir le fichier sketchup.
