dwayne

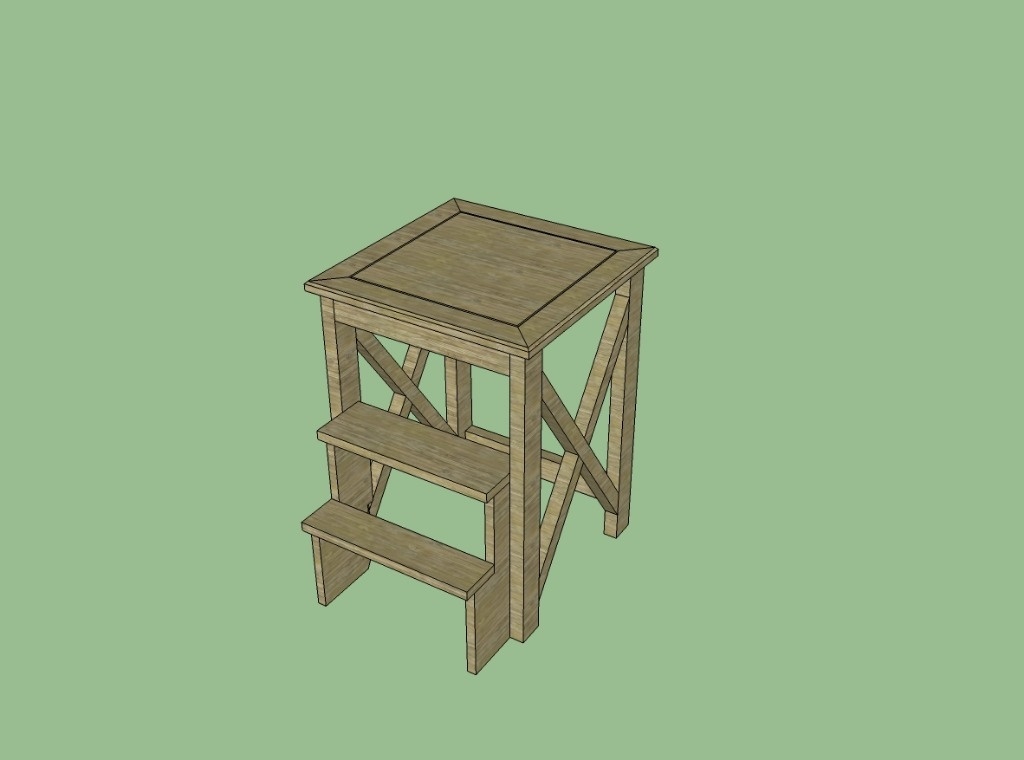

Tabouret escabeau


tabouret escabeau:

piétement composé de quatre pied d 'une hauteur de 512, largeur 45, épaisseur 24.

traverses hautes et basses : longueur 250, largueur 45, épaisseur 20 , assemblée par dominos

les deux croix de saint Andrée sont assemblée par tenon (traverse biaise) et mortaises (les quatre pieds)

une entaille à mi bois est réalisée sur l'axe des deux traverse biaise (croix de saint Andrée).

l 'escabeau est fixé par deux vis à tete ronde collet carrée avec écrou , ce qui permet le mainteint de l 'escabeau et aussi le basculement de l'escabeau pour le ranger à l’intérieur.

l 'assise est composée d 'un panneau et de quatre alaises assemblées par rainure et fausse languettes , avec une petite feuillure sur les quatre bord du panneau de l'assise.


Discussions

dwayne a publié le plan "Tabouret escabeau".
il y a 4 ans
Bmartlag

Bonsoir Dwayne,

Tout d'abord, merci beaucoup pour ce plan.

Quelques petites précisions avant de me lancer dans sa réalisation :

  • Concernant les deux vis permettant de fixer l'escabeau, pourriez-vous m'indiquer à quel endroit vous les avez placées ? En effet, je m'interroge sur le mouvement de rotation de l'escabeau afin de le ranger.

  • Concernant le plan, je vois une encoche à l'arrière de l'escabeau. Quelle est son utilité ?

  • Et enfin, petite interrogation sur l'épaisseur des pieds de 24mm qui me parait faible pour soutenir le poids d'une personne. Cela suffit-il effectivement ou bien faut-il prévoir un poil plus épais ?

  • Et juste par curiosité, dans quel bois avez-vous réalisé ce tabouret ?

Merci beaucoup pour toutes les réponses que vous pourrez m'apporter !

Bonne soirée.

dwayne

Bonsoir désolé je vient de voir votre message je vous envoie ça demain car je ne suis pas chez moi
