pierrotonthemoon

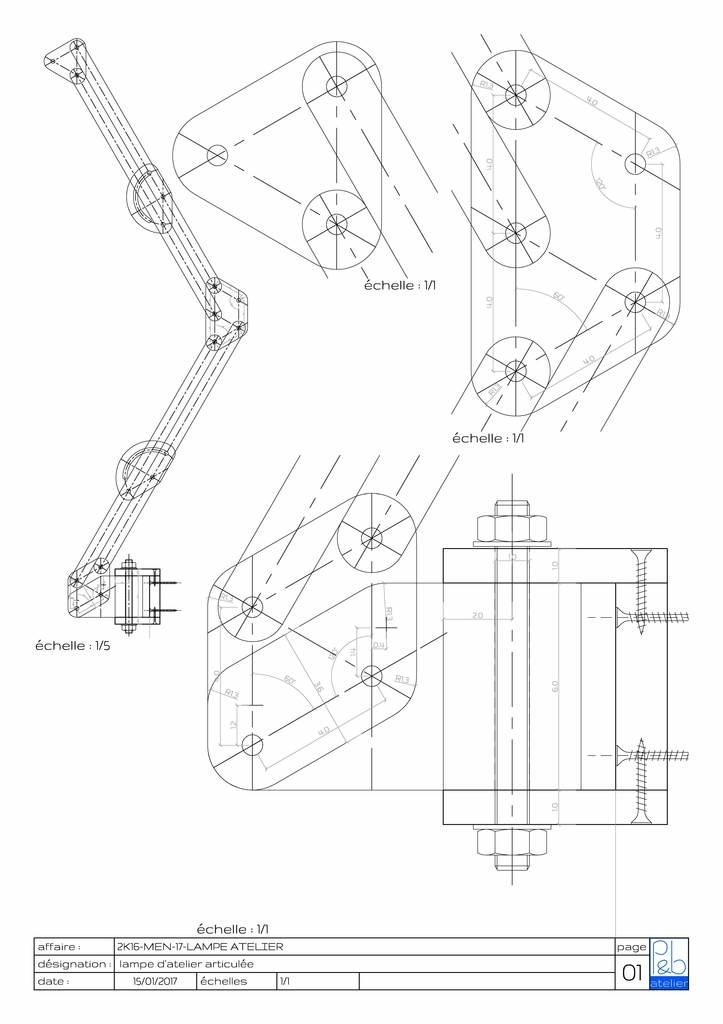

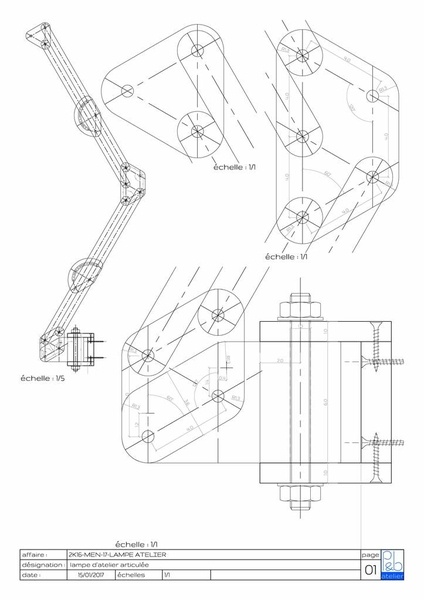

Lampe d'atelier


voici une lampe pour l'atelier. et oui on a jamais assez de lumière surtout quand on fait des choses de précision.
Je me suis inspiré du principe de la fameuse lampe de bureau dite "d'architecte". ça tombe bien c'est mon métier.

L'ensemble est en contreplaqué de 10 mm, les assemblages se font par boulons incorporés et collés dans le bois.

la tête de la lampe est fait à partir d'une boite de conserve. cela permet de concentrer le flux lumineux.

pour le blocage du bras j'utilise des molettes que j'ai publié dans la section plans

l'ensemble est bien rigide et assez pratique d'utilisation

Publications associées


Discussions

pierrotonthemoon  a publié le plan "Lampe d'atelier".
il y a 7 ans
brouno

Merci beaucoup.

Sante

Bonjour,
Bien jolie lampe et très beau plan.
Il y a quelque chose que je ne comprends pas, c’est l’utilité du 5me trou sur le « genou », là où se rencontrent les 4 tiges ; ça a l’air d’être important vu les diverses mesures du plan à cet endroit.

pierrotonthemoon
( Modifié )

Sante le cinquième trou offre la possibilité d'une configuration différente de la lampe. Mais en effet tu peux ne pas t'en servir.

RODRiGO

hermoso trabajo
