Mig

Mon Atelier Modélisé


Bonjour à toutes et à tous.

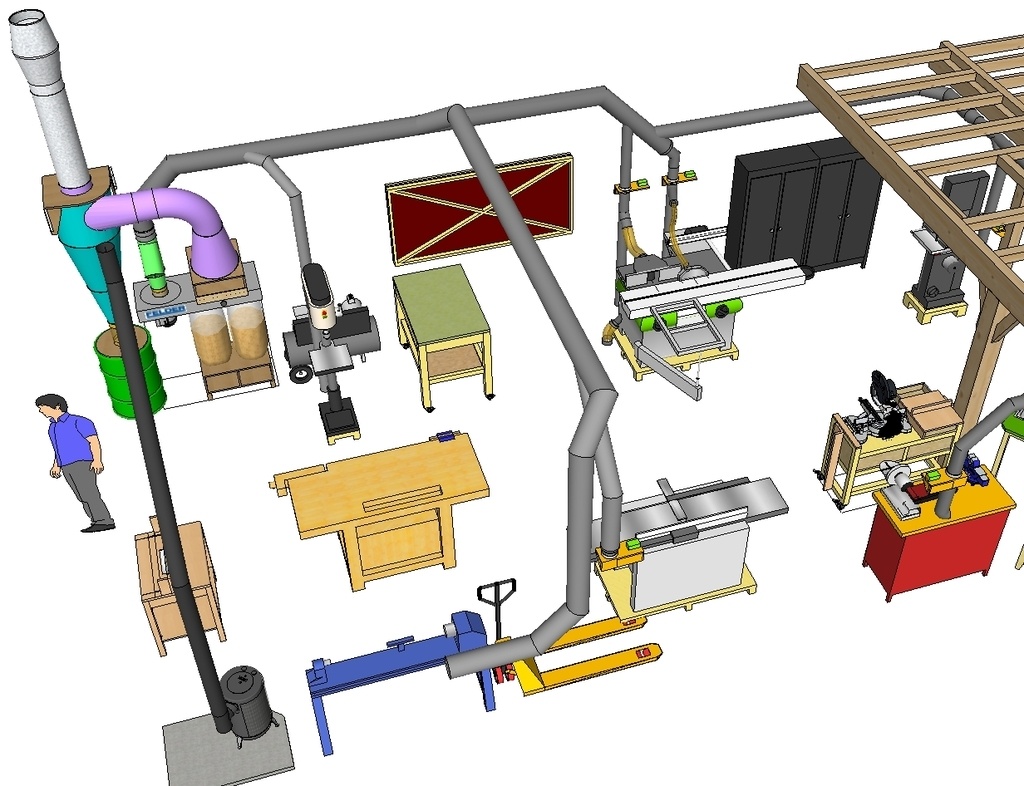

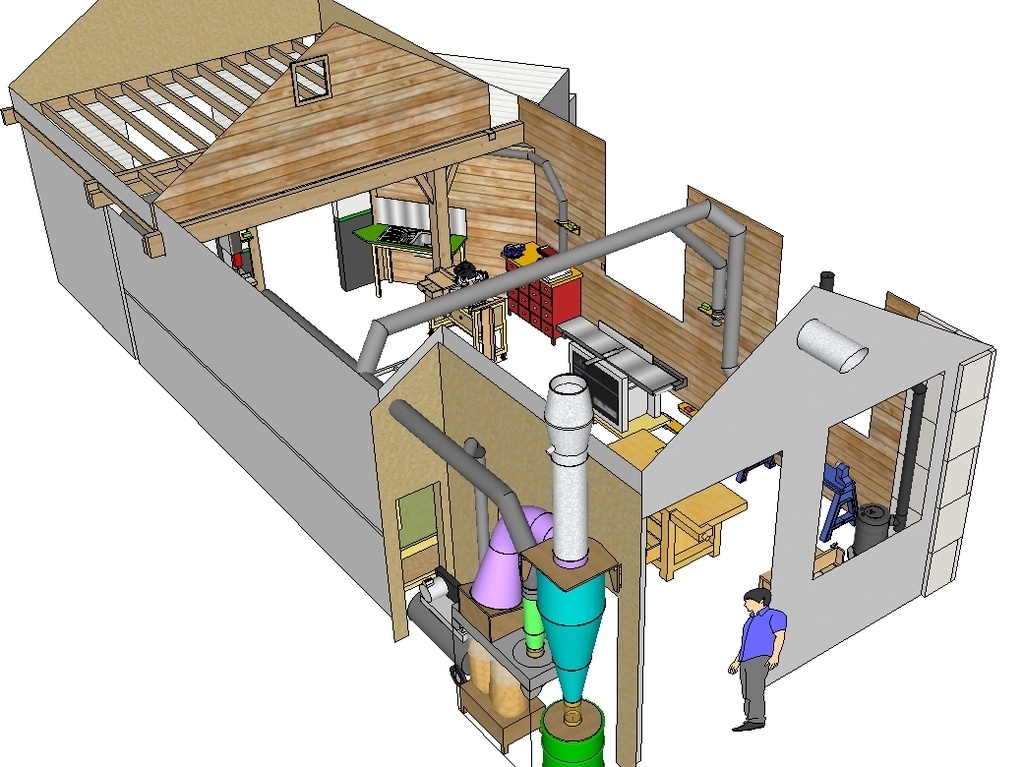

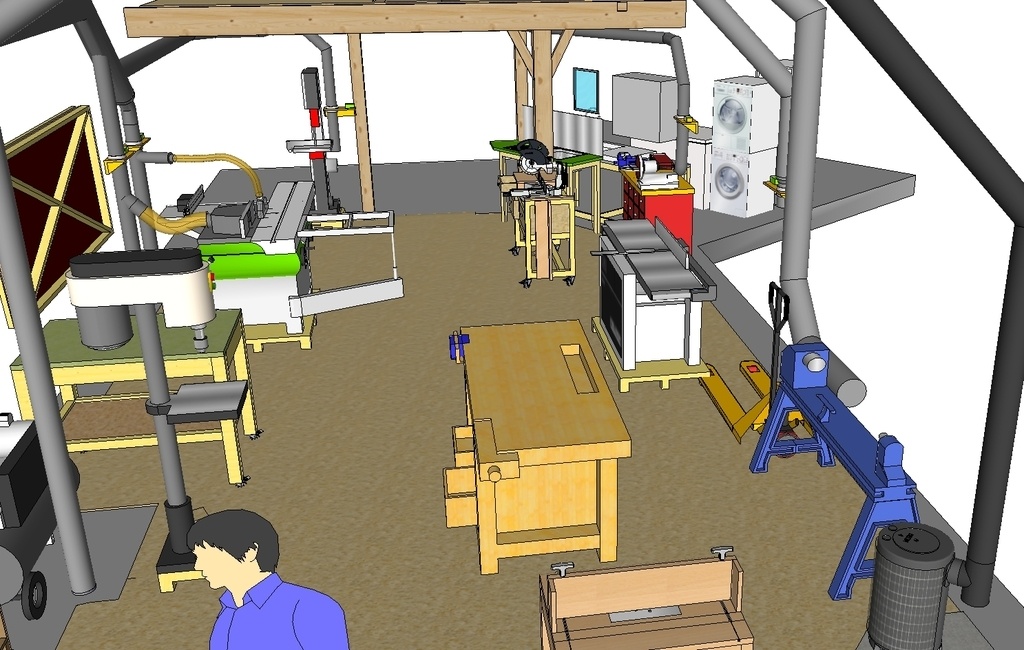

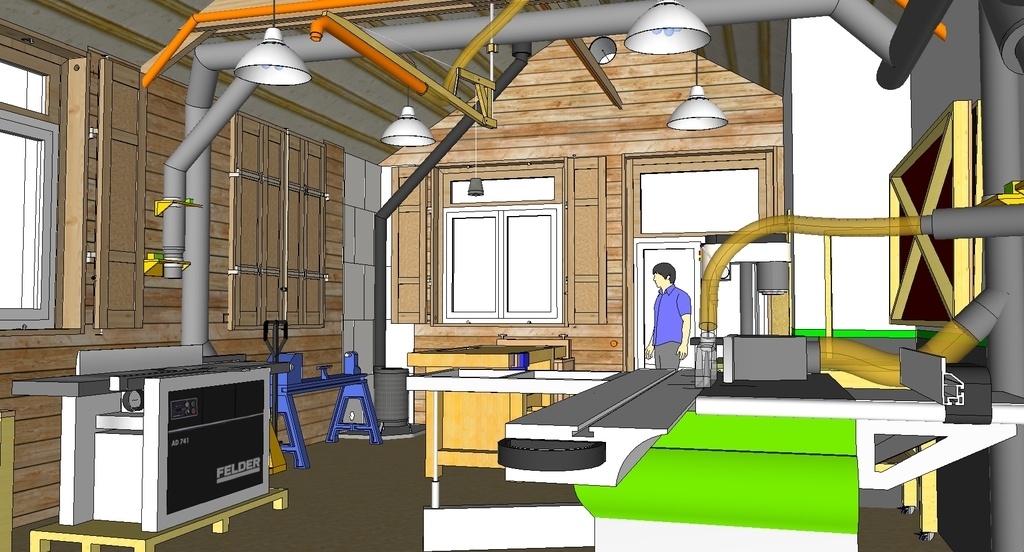

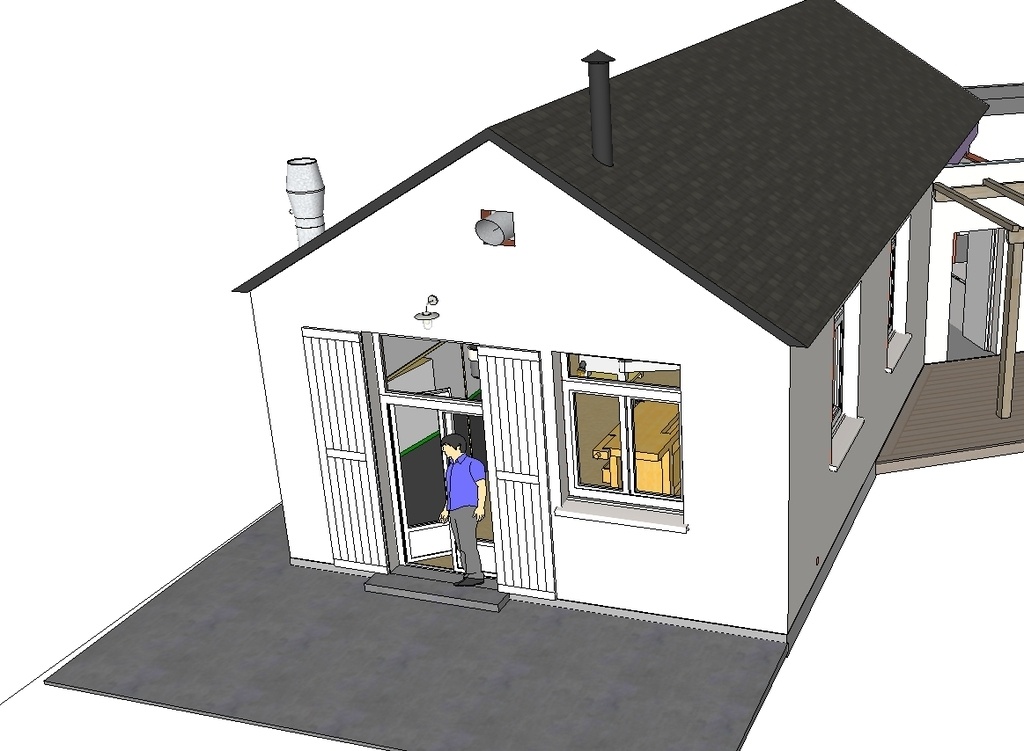

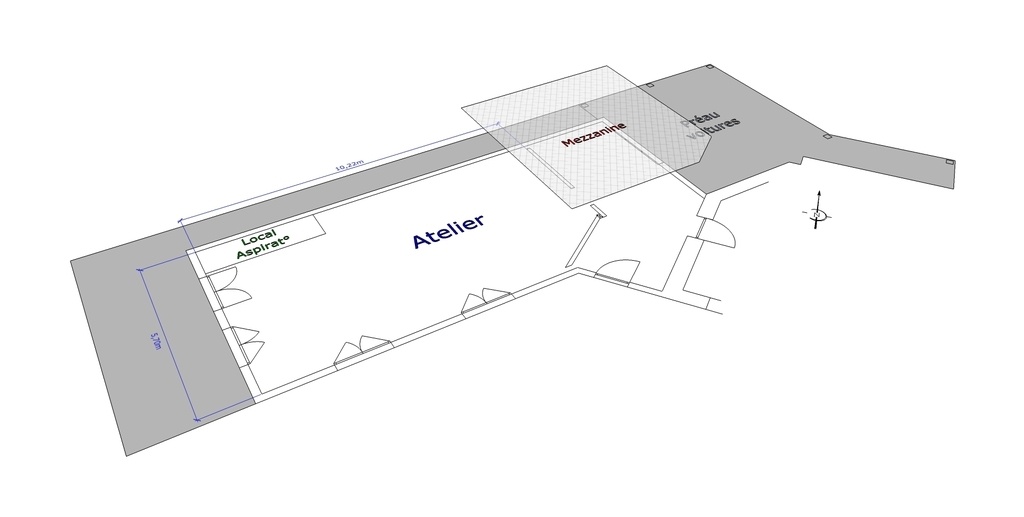

Je vous soumets les plans de mon 3e atelier en cours de construction, en aile Ouest d'une maison également en construction. Surface 56 m² au sol plus 24 m² de mezzanine (stockage bois). Hauteur sous toit 4,80 m. Hauteur des fenêtres 1,20 m/2,95 m en PVC + double vitrage premier prix. Murs en briques et parements en voltiges de Douglas 18mm déclassées. Aspiration centralisée en local fermé avec éjection extérieure et réseau PVC hors sol et sous sol. Machines 230v déplaçables par transpalette: toupie-scie, rabot-dégau 410mm, scie à ruban, perceuse à colonne, ponceuse à bande... et à venir: table de défonçage, table presse sous vide, tour à bois... Je prends bien sûr toutes vos suggestions, remarques ou retours d'expérience. Je peux vous partager toutes précisions et même les composants Sketchup 2017 créés!
... A plus !

Mis à jour

Contenus associés


Discussions

Mig a publié le plan "Mon Atelier Modélisé".il y a 1 an
jeanco77


Tu vas faire des jaloux : De l'espace et un équipement au top !

Mig


Je préfère partager mon expérience, mais également mes erreurs...

paps

bonjour,
Migpeu tu fournir les plan en su8 ou su2016
merci

Mig


Pour l'instant, je suis pas mal pris coté boulot, mais j'y penserai…
Par ailleurs, Sketchup 2017 est en téléchargement libre

AtelierOSantal


whouahhh
je prends!!

paps

Mig il est vrais que su 2017 est en libre mais sous ubuntu c'est un peu plus complexe, merci de penser à tes apprentis.

Mig


Paps, je t'ai trouvé un raccourci pour télécharger Sketchup make 2017 ici:

http://www.01net.com/telecharg...

par ailleurs, tu es tout sauf mon apprenti, je partage mon expérience mais tu as évidemment beaucoup de choses à m'apprendre également ! A bientôt.

paps

salut Mig mon problème comme celui de bien d'autre est la compatibilité de 2017 même sous certaine machines sous windows. Pour résoudre ce problème tu fait enregistrer sous et tu choisi une version de sketchup inférieur, avec cette manip tu peu partager ton fichier avec beaucoup de monde (je pense que les versions jusqu'à 2016 couvre beaucoup de monde).

Merci pour ta patience.
paps

Mig


Voilà, c'est fait !

Boris Beaulant


Salut @thierrymig, par curiosité j'ai voulu voir la modélisation de ton atelier, mais il n'y a pas dans les fichiers que tu proposes autant que dans les aperçus plus haut.
C'est volontaire ?

Je ne vois que ça :

Mig


Bonjour Boris,
Hélas, oui et je le regrette. J'ai un problème de "TAILLE". Non pas mes 1m90 mais l'atelier entier modélisé avec chaque fois un calque pour sol-murs-toit-mezzanine-charpente-aspiration-machines-gabarits d'encombrement-stockage-électricité-éclairage-etc... une quinzaine de calques, cela pèse quelques 43 Mo en Sketchup 2017 !
Je ne vois pas comment vous le faire partager sur le site sauf à dissocier les calques pour les incorporer, puis à reconstituer après mais bof, ce serait du lourdingue. Si tu es intéressé, te l'envoyer par courriel par WE TRANSFERT ? Ainsi qu'aux autres intéressés, évidemment ?
Ou bien augmenter les capacités d'accueil du site ? Ou alors j'sais pas b'en faire !

Vue la flambée de Sketchupers dans le monde des boiseux, un projet sérieux, didactique avec des textures esthétiques pèse lourd très vite. Modéliser cet atelier m'a permis d'éviter bien des erreurs, simuler des emplacements optimisés pour les machines et leurs espaces de travail, quantifier les commandes de matériaux... mais aussi calculer les prix de revient et simulation de déco et d'ambiance. J'ai même pu estimer les apports thermiques selon la saison car mon atelier est de type bioclimatique, construit comme la maison attenante qui n'a besoin d'aucun chauffage même en hiver! Si, Si, Si !

Je reste ouvert à toute coopération ou suggestion
Thierry

paps

Salut Mig,

Si tu a un compte google Google drive peut faire le job pour le partage.

pasp

Boris Beaulant


Ha mince, oui. J'ai mis la limite pour que ça ne devienne pas un serveur à héberger tout et que ça mange pas trop la bande passante.
J'veux bien un wettransfert pour voir comment ça pourrait s'optimiser. Sinon, je relèverais la limite.

Mig


@paps Euh... Pourrais-tu m'en dire plus sur la procédure Google Drive ? Merci
A+

paps

salut Mig

excuse voici le lien d'aide de chez Google
Partager des fichiers via Google Drive

bensz

Bonsoir,
Au vu de ton plan, je mettrai le tableau électrique près de l'entrée (près du préau). De là tu part en 3G2.5 pour distribuer des prises de chaque côté de ton atelier. Couper en 4 circuits (2 par côté) me semble bien + éventuellement quelques prises dédiées si tu de grosses machines.
Un départ dédié pour l'aspiration, faut-il prévoir un asservissement pour démarrer ton aspiration?
Pour l'éclairage, des réglettes LED en 1,5m suspendues à environ 3m du sol . Si tu as un plan masse je pourrai te dire combien il en faut.
Pour le tableau, si ce local est ouvert sur le reste, coffret étanche avec 1 inter diff et 6 à 8 disjoncteurs. Le calibre du diff est fonction de la puissance que tu va utiliser en simultané. 40A doit suffire mais regarde l'écart avec un 63A type A de préférence.
Pour plus de propreté, n'hésites pas à mettre tes câbles sous tube IRL.

Sinon pour le reste, je rêve d'un atelier comme le tien.
Bonne soirée
Benoit

Mig


Pour l'inter diff de 64A tu me fais douter car j'ai prévu un 40A. En fait au pire j'aurai une machine (3 kw max) et une aspi centrale (3 kw max) en démarrage décalé automatique +7 sec. En rabotant du frêne (passe 1,8mm à 12 m/mn - 310 de large - arbre hélicoïdal), j'ai relevé 11A à la pince en régime constant régulé. Je pourrais même travailler à 2 machines + aspi si l'occasion se présente car une toupie-scie consomme moins... on verra à l'usage, sinon je mettrai un 64A !

bensz

En fait 2 machines 3 KW te font 6kW soit 32A donc garde un 40A

Mig


Merci pour ton aide bensz, mais tout est déjà prévu tel que tu le decris. Cela me confirme la validité de mon projet.

bensz

Rien à ajouter, c'est parfait
