jft68

Bureau d'écolier

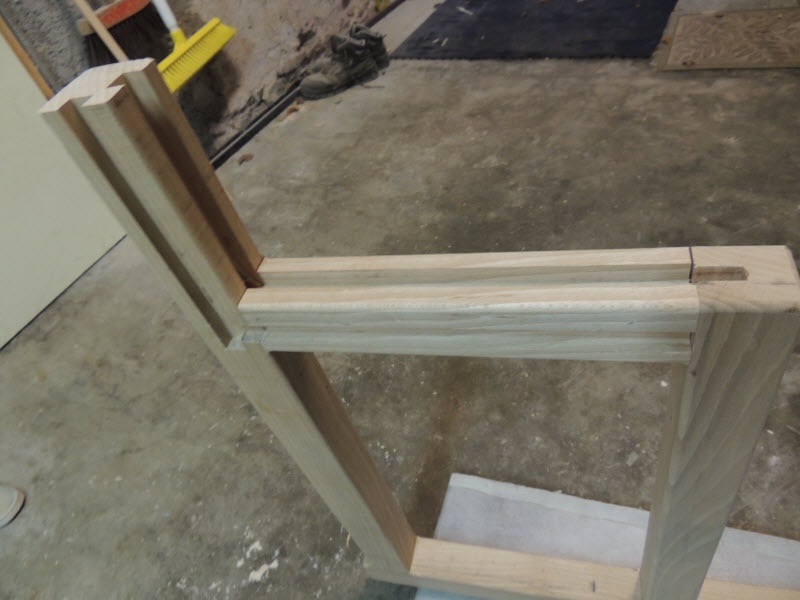

Plan du bureau d'écolier réalisé par PP88 à voir en cliquant sur la photo associée plus bas.

Toutes les pièces ont reçu un chanfrein à 45° avec une affleureuse.
Mais ils n'ont pas été représentés sur le dessin.
De même que les carrelets de fixation sous le plateau du plumier, ainsi que les charnières.
Pour ces dernières il existe des modèles non visibles à fixer sur les chants.

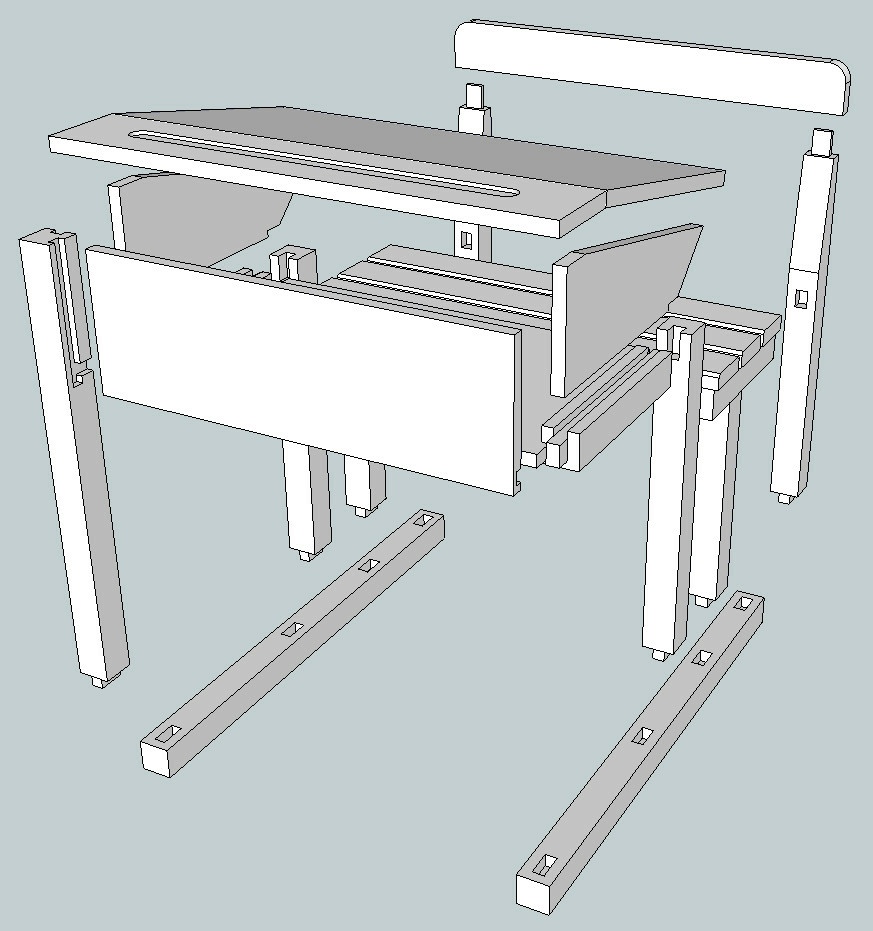

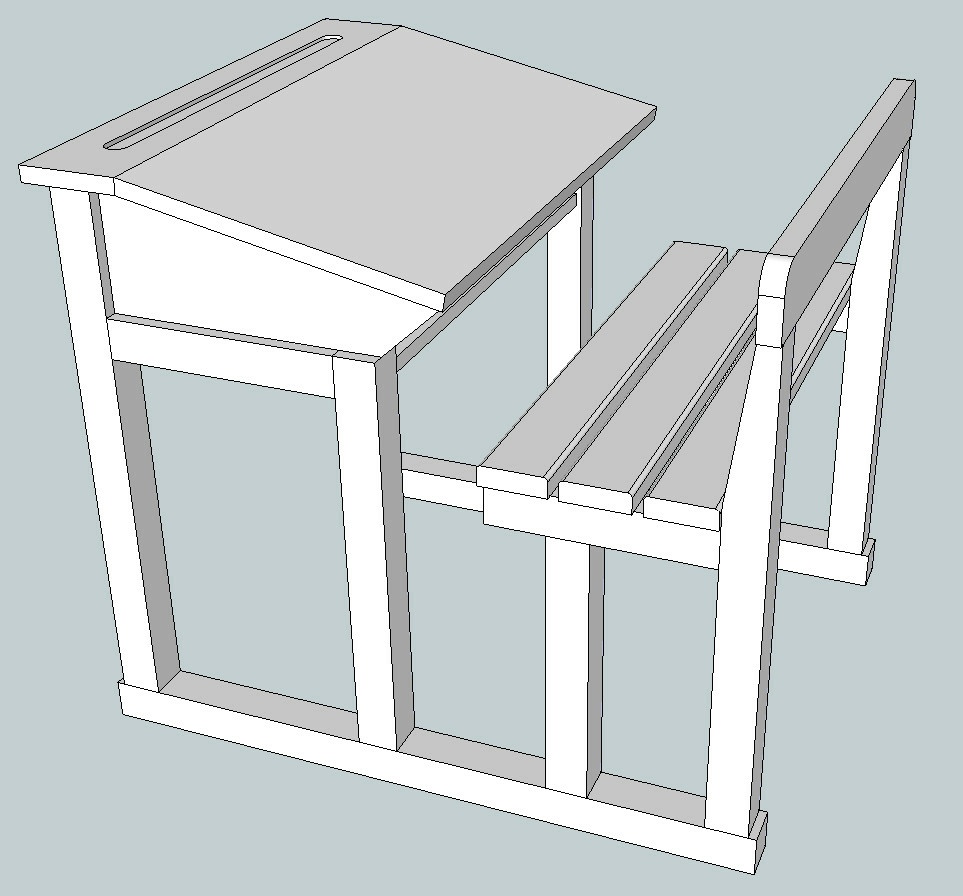

Pour le dessin, j'ai respecté les choix de construction de PP88. En fonction de son outillage ou de ses goûts, on peut choisir de faire de nombreux assemblages par faux tenons ou lamello, en réduisant le nombre de rainures.

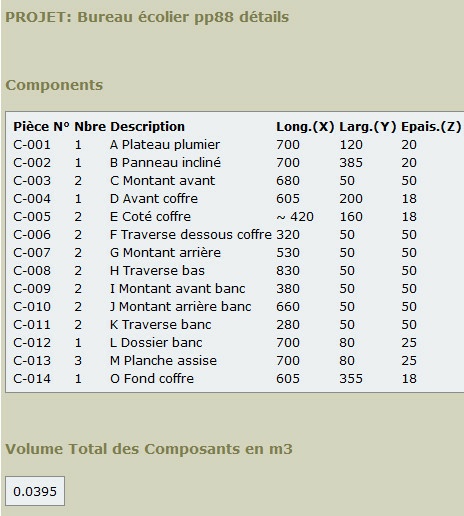

Remarque: Dans la fiche de débit, les longueurs indiquées incluent la longueur des tenons, lorsqu'il y en a.
Par exemple le montant arrière du banc fait 600 + 20 (tenon en bas) + 40 (tenon en haut) = 660
Vous pourrez donc débiter vos pièces à cette longueur plus quelque chose pour la coupe de propreté.

jft68

Publications associées


Discussions

Boris Beaulant
( Modifié )

Quelle efficacité pour réaliser un plan jft68 ! Et avec les détails qui vont bien.
Demande à PP88 qu'il l'associe avec sa création !

jft68
( Modifié )

Bonjour Boris,
oui c'est déjà fait depuis hier soir. Je pense qu'il le fera dans la journée.... s'il n'a pas trop fêté le passage à la nouvelle année ;)

grea
( Modifié )

bonjour j'ai un soucis je n'arrive pas à imprimer les plans merci de m'aider j'ai installé sketchup

fpera

Hello ! Superbe réalisation !
Je tente de me lancer dans la même mais j'ai une petite question pour la matière première...

Comment as-tu commencé? Tu as acheté un plateau en plot ou des avives?
Ou alors tu as tout fait couper directement à la scierie?

MERCI d'avance

patrickcharpentier

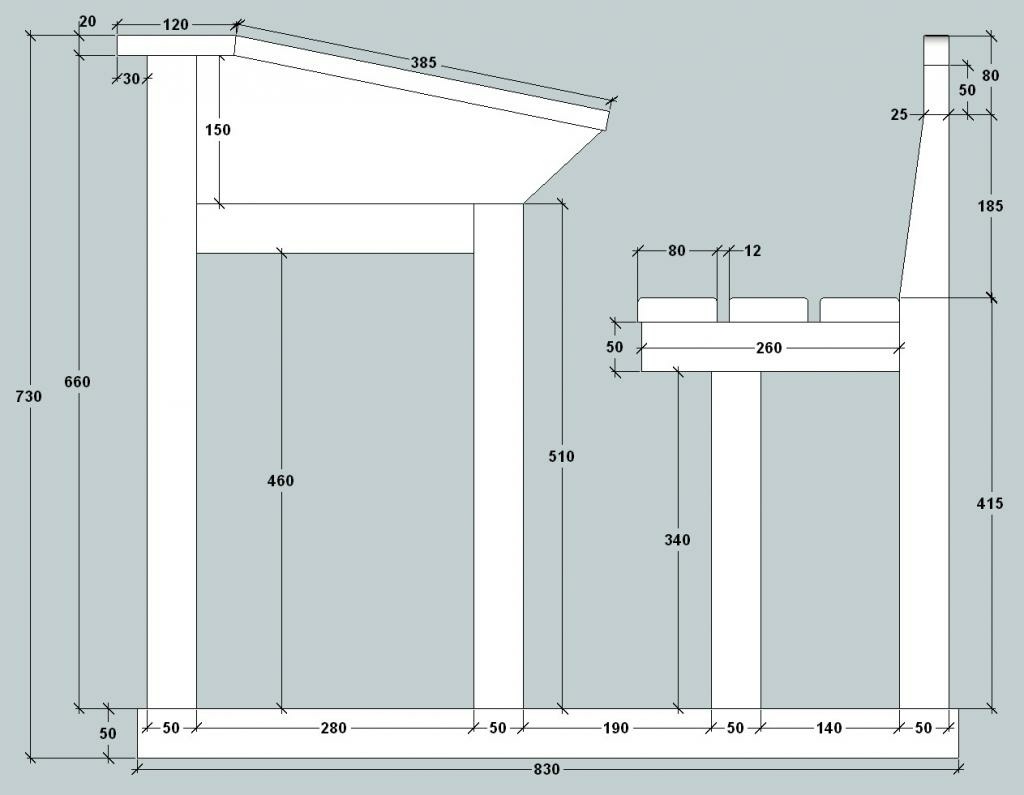

bonsoir Mr j'ai des soucis avec le plan pour le bureau d'ecolier toutes les cotes ne correspondes pas entre la vue de cote et les cote indiquées sur le dossier composant exemple montant avant du banc 380 sur les composants et 340 sur la vue de face dommage j'ai fais couper les bois avec le plan composants quand on empile toutes les cotes il reste 130 mmm pour le passage du banc au bureau il faudrait augmenter les supports de base pour obtenir une ouverture de passage de 300mm au lieu de 130mm soit 830 mm + 250 mm soit 1080 minimum qu'en pensez -vous?
merci de me contacter car je voulais faire un cadeau personnalisé à notre petite fille pour noel

Alex123

J'ai réalisé ce bureau en pin. Les plans étaient parfaits, j'ai simplement fait une petite modification car je souhaitais fermer la face avant du bac de rangement, et ne pas avoir cet angle saillant formé par les cotés.
Une remarque toutefois : l'espace entre le banc et le pied "avant" du bureau est très étroit pour passer les jambes. Si c'était a refaire, je reculerais par exemple le pied avant du bureau pour augmenter cette distance.
Merci en tout cas pour ce partage. J'ai pris beaucoup de plaisir a faire ce projet.

nicobyte

Bonjour,
Est ce qu'une scie circulaire et une défonceuse sont suffisantes pour réaliser ce bureau ?
Merci
Nicolas
