VinceD

Support mural pour projecteur


Bonsoir

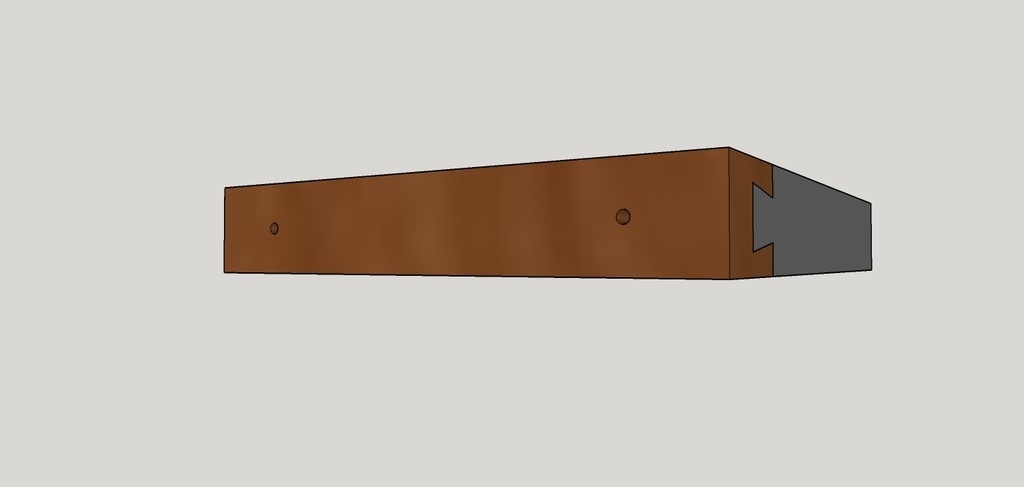

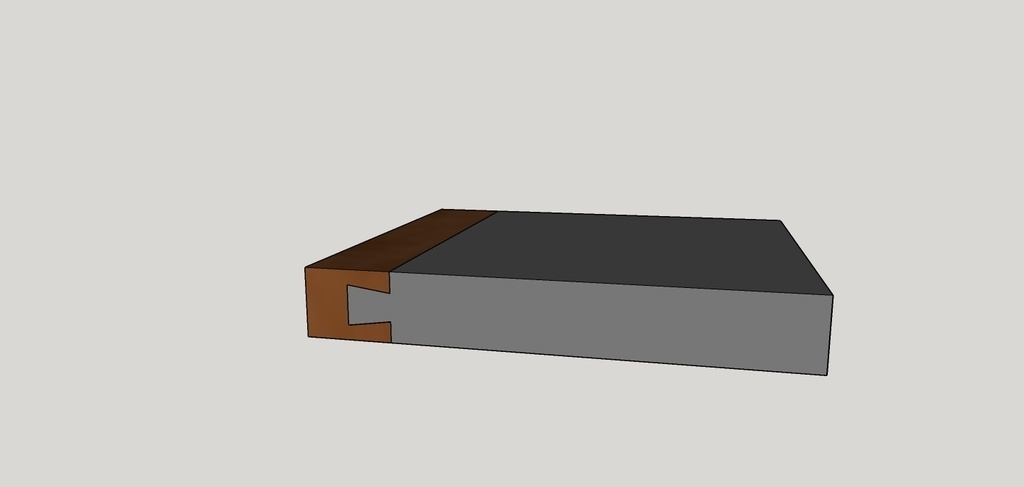

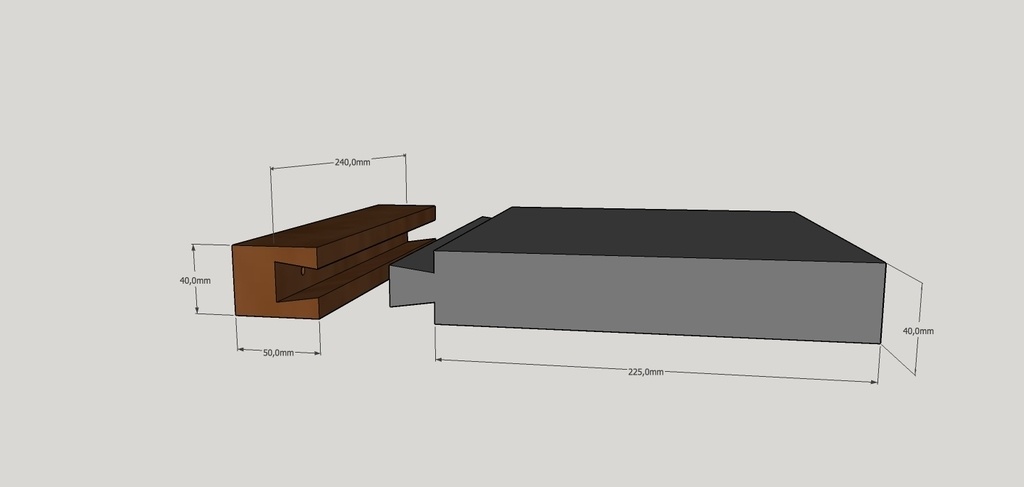

vu que la pluie est de retour en Belgique :-), que je cherchais le moyen de fixer le projecteur au mur mais sans passer par les traditionnelles étagères suédoises tout en travaillant un peu le bois; j'ai eu l'idée d'appliquer le principe de la queue d'aronde afin de pouvoir masquer les vis une fois le support fixé au mur.
Probablement que d'autres y ont déjà pensé... qui sait.
Bien entendu ce n'est pas prévu pour supporter 20kg :-)
Je ferai un pas à pas probablement ce we si le temps se maintient à la pluie


Discussions

VinceD  a publié le plan "Support mural pour projecteur".
il y a 7 ans
Boris Beaulant
( Modifié )

Idée intéressante, mais je suppose que pour pouvoir le démonter, tu ne va pas coller la queue d'ronde après montage.

Ca me semble fin ce qu'il reste de bois pour maintenir le porte à faux. Concrètement tout tire sur les 8,3 mm au plus étroit dans la partie fixée au mur. Et en plus je suppose que ça sera dans le sens du fil à cet endroit. D'autant qu'avec les variation d'humidité, ton assemble peut prendre du jeu.

Quel est le poids de ton projo ?

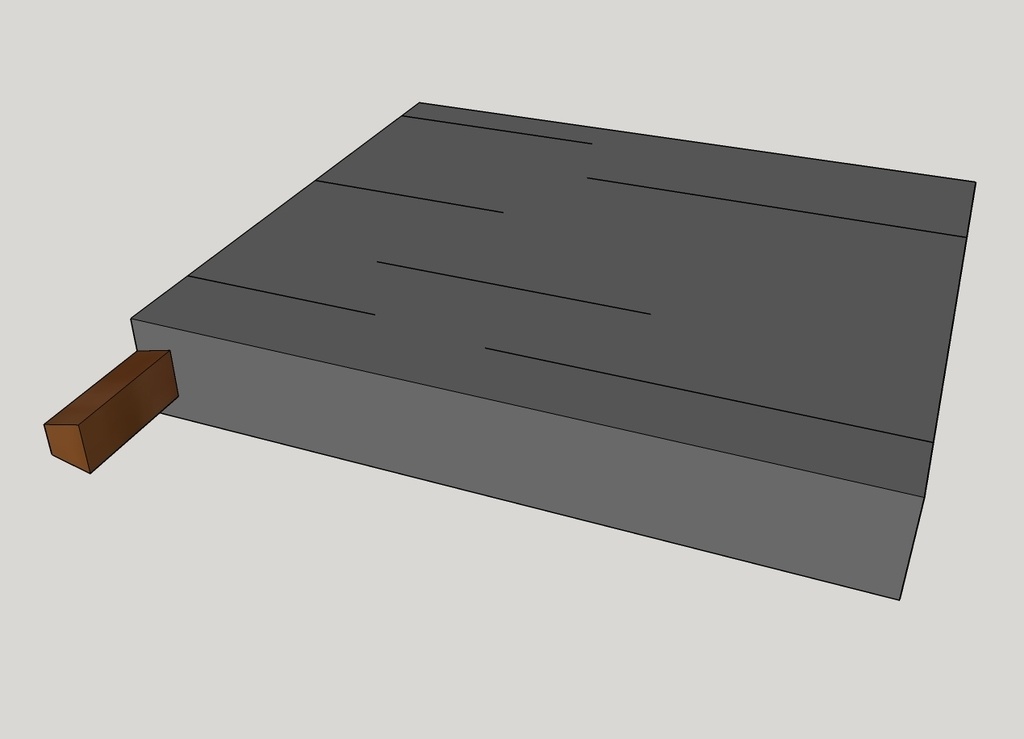

Sinon, il y a aussi ce genre de solution (avec le fil du bois dans le sens des petits traits) :

VinceD

Bonjour Zeloko

le projo fait 1,8kg et je pensais faire une queue d'aronde "étroite" sur la fin de l'assemblage histoire de pouvoir serrer le tout sans collage quitte à sur-dimensionner les pièces et recouper aux bonnes dimensions (un peu comme une cheville/ de mémoire blb bois avait fait une vidéo sur cela)
Effectivement le porte à faux est important et ton idée à le mérite de prévoir un appui "total" de la tablette

Vu que la météo est vraiment pourrie :-) , je pense que je vais essayer les 2 "méthodes"

Entre merci
