Trait de jupiter droit et cintré

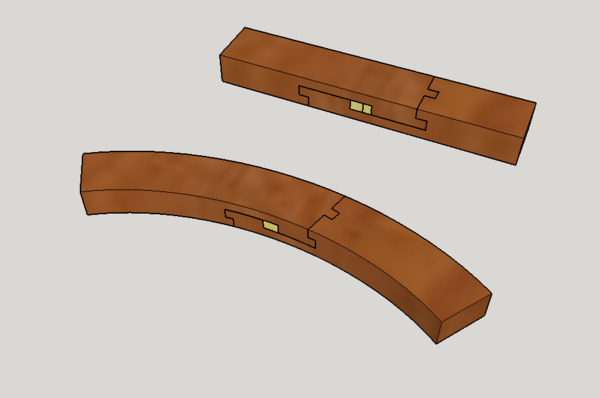

voici le plan 3d pour la réalisation du trait de jupiter de menuisier droit ainsi que le principe de traçage du trait de jupiter cintré en plan.

C'est un assemblage qui est utilisé pour assembler 2 pièces de bois de même section afin d'en faire un plus long, il était très utilisé en charpente, en construction navale et en menuiserie. Sa forme varie en fonction de son utilisation.

Le trait de jupiter cintré est utilisé pour assembler 2 pièces cintré afin d'éviter de couper le fil du bois lors de la réalisation du cintre mais également pour assemblé une pièce droite avec une pièce cintrée

Mis à jour

Discussions

Matthieudesbois  a publié le plan "Trait de jupiter droit et cintré".
il y a 7 ans
sylvainlefrancomtois
( Modifié )

hello Matthieudesbois , si tu peux , dessine les aussi démontées , ce serais cool pour les gens qui ne connaissent pas !!

Il y a aussi la version d une pièces droite à une pièce cintrée !

Matthieudesbois

j'ai rajouté l'assemblage entre une pièce droite et une pièce cintré.
les assemblages peuvent être manipuler car chaque pièce est sous la forme d'un bloc

sanglier

beau dessin 3 D .... quelles longueurs de cisaillement (tres important pour solidité )

ssisco

j'ai vu cet assemblage dans une main courante d'escalier il n'y avait pas le petit tenon vertical par contre.
Nous en charpente on utilise souvent le trait de jupiter plus classique, car si il est très beau il est long à réaliser.

Klaus Loose
( Modifié )

simplement et de façon géniale - de façon géniale simplement !
💯
