Benjamindiot

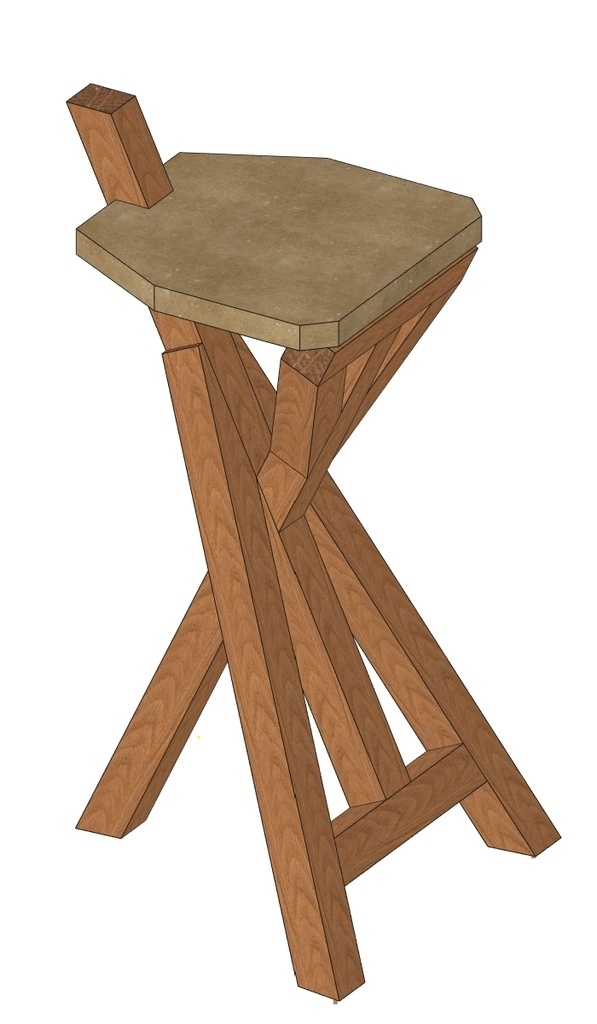

Tabouret de bar modèle bouge ton espace

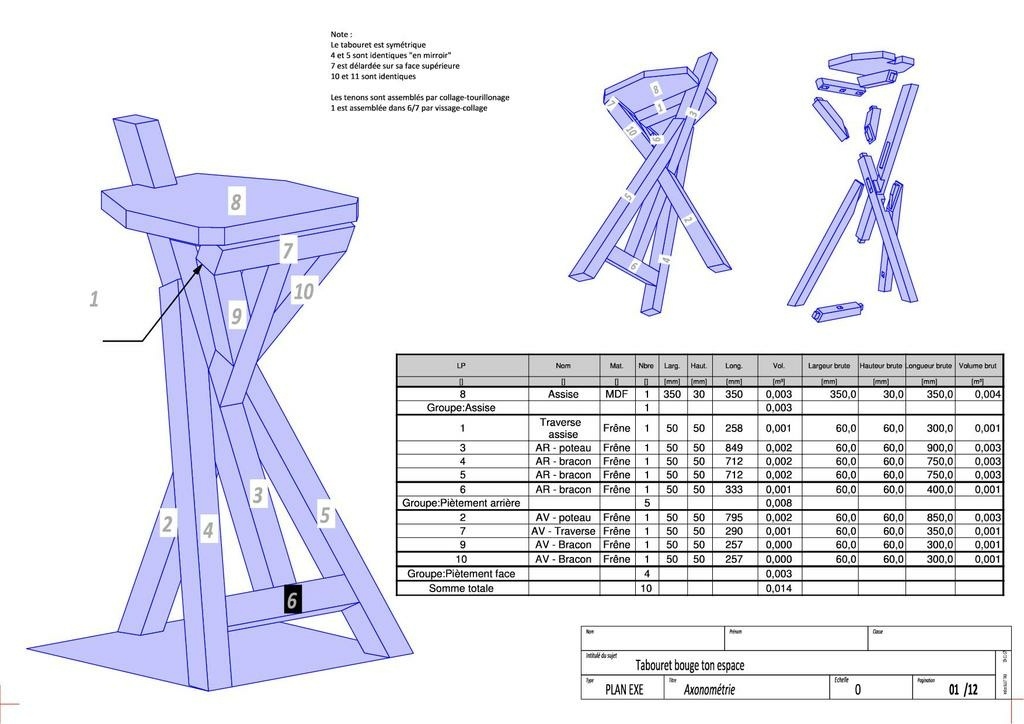

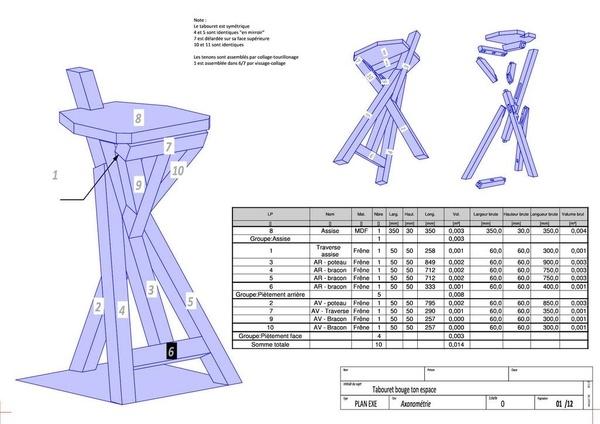

Tabouret réalisé par la classe de CAP Charpente 1ere année du LP Le Salève sur fiche de taille (Décembre 2017).

Quelques (auto) critiques sur cet ouvrage:

  • Trois pieds, ça peut basculer (certains aiment, personnellement je vais refaire un modèle à 4 pieds)
  • Les dames ont fait la remarque : il manque un repose-pied!
  • Le rendu visuel est sympa, seule la pièce 7 mérite une adaptation (il manque un peu de matière, ça ne me choquait pas mais plusieurs personnes ont fait la remarque)
  • Le plateau (Mdf) est vissé-bouchonné sur l'ensemble en bois massif. Le plateau mériterait une alaise en bois massif).

Le tabouret fait partie d'un ensemble baptisé "all around", projet piloté par l'enseignante d'arts appliqués du lycée:
Un meuble connecté, interactif, avec espace de travail et espace détente.
1ere bac pro Technicien Menuisier Agenceur pour le meuble + CAP ébéniste pour le placage + Technicien Usineur pour le gravage de la plaquette + CAP Maintenance Bâtiment et Collectivité pour l'installation électrique + CAP Charpente pour le tabouret.

Le LP Le Salève a fini 2em au concours, nous avons exposé l'ensemble au mondial des métiers à Lyon en Février.

Plus d'infos:
Le meuble installé au LP
Concours bouge ton espace ac Grenoble

Mis à jour

Contenus associés


Discussions

Benjamindiot a publié le plan "Tabouret de bar modèle bouge ton espace".il y a 8 mois
voltig-eure


merci le plan avec la fiche nickel!

riquet18x4


Sympa se tabouret, il est original.
Bel exercice de tenons et mortaises.

hedjour


Je vais faire mon zeloko mais la partie réalisation à plus sa place dans la rubrique création et ici juste le plan avec la possiblité de renseigner pour le plan la création et pour la création le plan :).
Sinon en passant super travail le pied à l'air sympa.

Benjamindiot


Hedjour, Ok, du coup il faut créer 2 trucs pour un objet? Un avec photos dans créations et le plan dans "plan"? Confirme moi et je modifie ça. A +

hedjour


Oui c'est l'idée on peut même en faire trois en ajoutant un pas à pas qui est une fabrication en détail (Un peu comme un howto ou une recette détaillée de fabrication).
Le plan est là pour présenter la version "papier" et la création pour présenter la réalisation en 3D du plan.
