Guilhem

Module de scène 2m x 2m démontable


Bonjour,

Pour une grande grange qui accueille régulièrement des concerts, nous avons décidé d'investir dans une scène plutôt que d'en louer une pour chaque événement.

Voici le cahier des charges :

  • Dimensions variables, maximum 4m x 8m,
  • Hauteur : 60 cm
  • Démontable et compact une fois démonté,
  • Assemblage rapide seul ou à deux,
  • A réaliser avec l'électro-portatif disponible,
  • Stable et solide,
  • Durable,
  • Respectueux de l'environnement,

MAJ : après avoir présenté ce projet, il se trouve qu'une nouvelle ligne est apparue sur le cahier des charges : budget raisonnable ! J'ai donc revu les matériaux pour réduire les coûts, et j'envisage même une solution moins modulable mais encore moins chère... à suivre.

Dans le commerce, un module de scène de 2m² coûte plus de 350€, hors pieds et accessoires pour connecter les modules entre eux.

Parce que c'est pas drôle d'acheter tout fait, j'ai choisi de construire des modules connectables de 2m x 2m, en contreplaqué filmé anti-dérapant et très résistant aux chocs de 15mm d'épaisseur. J'ai trouvé un autre contreplaqué d'un peu moins bonne qualité mais avec un prix inérieur du coup qui serait peut-être plus adapté : Contreplaqué peuplier 15mm

D'après me calculs, chaque module pèsera 85 kg une fois monté (65 kg avec l'autre contreplaqué), et avec tous les pieds aura une résistance largement supérieure au poids des groupes de musique qui sauteront dessus ! On peut aussi utiliser la scène au sol sans les pieds, comme plancher de démonstration de danse par exemple.

Pour le tarif, on tournerait autour de 270€ (110€ du coup) par module hors main d’œuvre et outillage, pour 4m² donc. Je m'en sors donc pas trop mal en fabriquant moi-même. Le poids est de plus à peu près le même que les modules bois+alu du commerce.

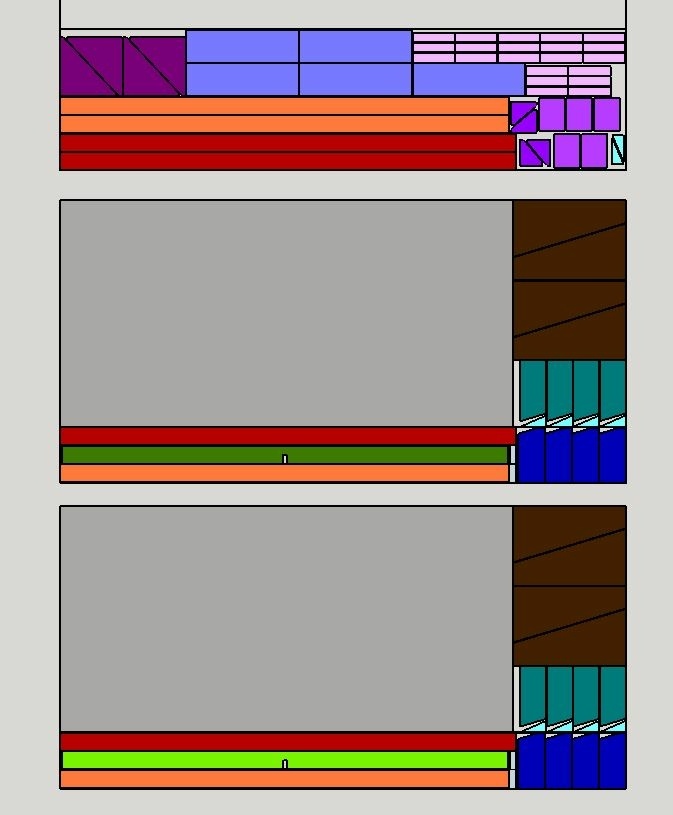

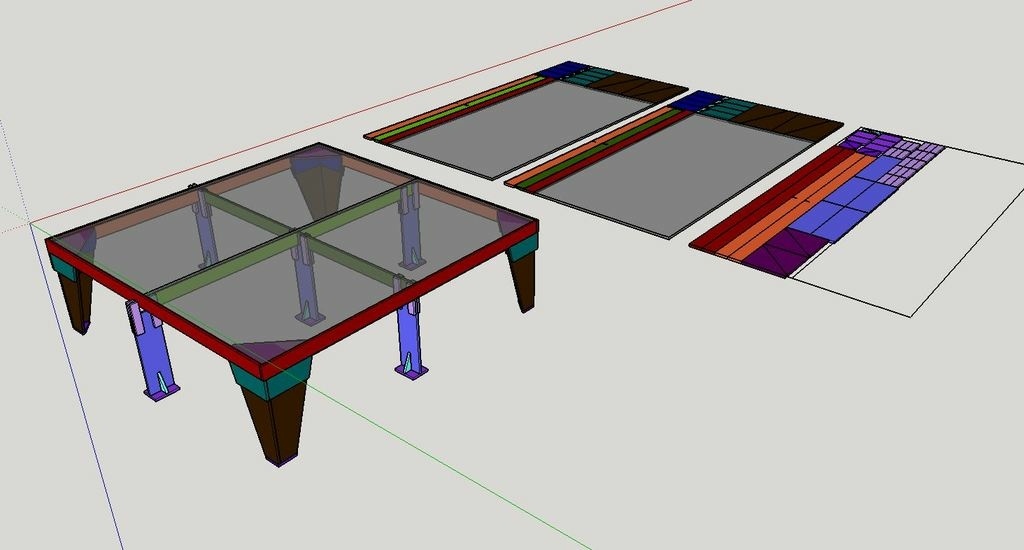

Concernant la conception, j'ai optimisé les pièces pour utiliser le moins possible de bois : j'ai pour cela placé chaque pièce sur un "gabarit" virtuel de planche 2500x1250 au fur et à mesure de la conception, pour adapter la conception suivant le bois disponible. Plusieurs éléments ont ainsi été optimisés pour coller aux chutes d'autres pièces, j'utilise ainsi la totalité de 2 panneaux et demi pour chaque module, les chutes sont réduites au strict minimum.

La réalisation sera sûrement réalisés avec des personnes n'ayant jamais travaillé le bois, je pense donc à réaliser un petit guide genre LEGO avec les étapes de découpe et de montage, à voir !

Qu'en pensez-vous ? Il est encore temps de changer les plans si vous trouvez un faille critique ! :)

Bonne journée,

Guilhem

Mis à jour

Contenus associés


Discussions

Guilhem a publié le plan "Module de scène 2m x 2m démontable".il y a 7 mois
Kentaro


Bonne idée!

Quelques remarques:

  • Je mettrais un contreventement en triangle de chaque coté des pieds bleus. Je sais bien qu'il y a déjà les pieds en triangles sur les coins, mais je renforcerais quand même les pieds bleus.

  • Sur une des vues, on a l'impression que le plateau est fixé entre les parois verticales. Il vaut mieux mettre le plateau SUR les parois verticales, ce qui va donner la rigidité à l'ensemble.

Ce sera collé / vissé ?

Attention, cela va être lourd, tout ça...

Guilhem

Salut,

Merci pour tes remarques !

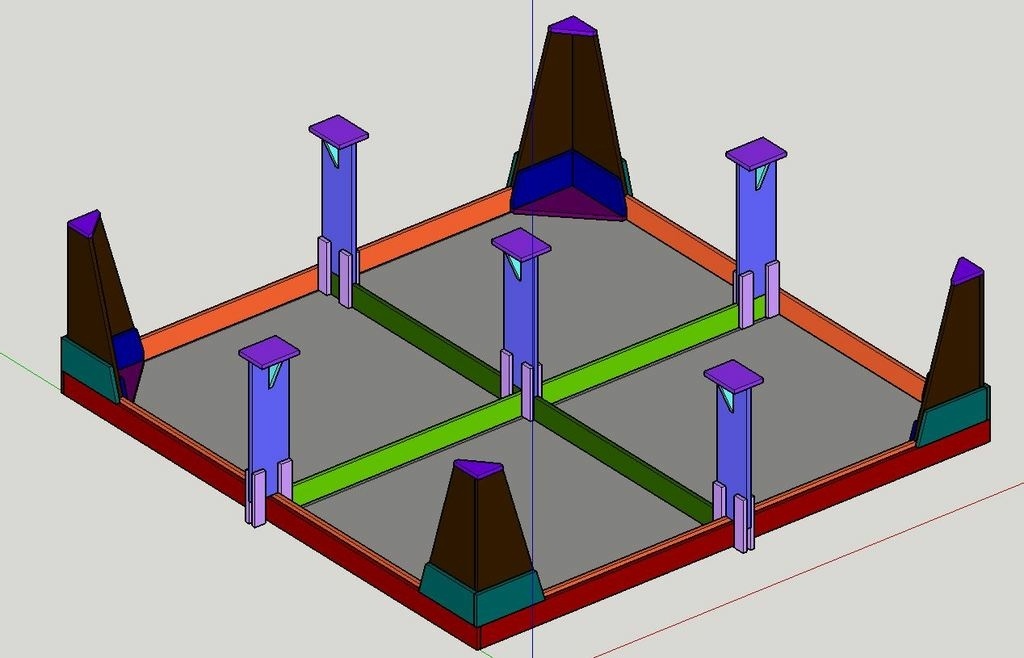

Les bords du cadre sont en double épaisseur : barres rouges et barres oranges, collées entre elles avec un décalage de 15mm. Cela permet de:

  • faire le maintien extérieur des panneaux,
  • permettre aux pied des coins de se "clipser" et donc d'annuler tout degré de liberté,
  • apporte une rigidité d'ensemble convenable pour l'épaisseur (8cm).
    Les panneaux sont donc bien posés sur les barres verticales oranges, soutenues directement par les pieds.

Pour les pieds bleus, il aurait effectivement été intéressant de mettre des pièces en triangle sur le dessus, mais j'ai fait l'hypothèse que les pieds de coins sont assez costaud pour faire le contreventement. Le pied central était prévu mais les 4 pieds latéraux sont en "bonus", peuvent être placés un peut n'importe où si nécessaire. En plus d'une résistance à la charge accrue si besoin, ils servent surtout à pouvoir effectuer la jonction entre différents modules.
Au début, j'avais fait un pied central super balèze avec 4 grand triangles comme les violets pour le contreventement : cela utilisait la même quantité de bois que les 5 pieds, et semblait un peu too much à mon goût (voir capture écran).
De plus les modules seront reliés entre eux par des gros dominos et les pieds mobiles, ils s'aideront mutuellement en cas de déchainement sur scène !

J'ai de tellement mauvais souvenirs de mes cours de résistance des matériaux que je n'ai pas voulu calculer quoi que ce soit, je fais ça "au feeling", voir en surdimensionnant en cas de doute : mais bon l'erreur est humaine j'ai peut-être fait une impasse quelque part ! :)

Pour les assemblages, je vais essayer de garder le plus possible de pièces "plates" une fois démontées : les assemblages non démontables seront vissés/cloués/collés, et les autres réalisés avec des dominos (certains en mode cheville). J'ai déjà un peu réfléchi à la conception, il me reste à bien définir tout cela sur le plan.

Pour la masse de l'ensemble, 2,5 panneaux soit 85kg juste de bois !

Voilà, j'espère que ça a répondu à tes questionnements ! Est-ce qu'avec ces éléments tu penses qu'il faut encore renforcer ?

A toute,

Guilhem

Kentaro


Ok. Si je proposais de renforcer les pieds bleus, ce n'est pas pour la résistance en statique (ça tiendra), mais plutôt pendant les manipulations. Si on accroche un pieds, et que l'on tire, on risque de tout arracher.

Guilhem

Effectivement dans ce cas là si on tire sur le pied "de côté" il va pas résister longtemps. Je vais réfléchir à diminuer le nombre de pied pour mettre des pieds en croix plus résistant.
