Façades de tiroirs IKEA


Après avoir longuement cherché sur internet, impossible de trouver les interfaces pour réaliser des devantures de tiroirs IKEA.

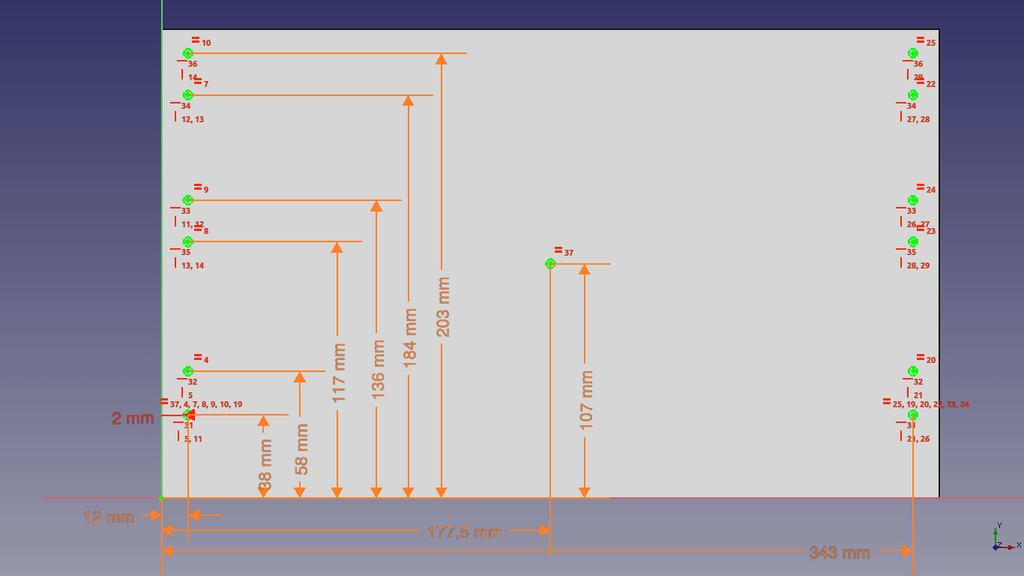

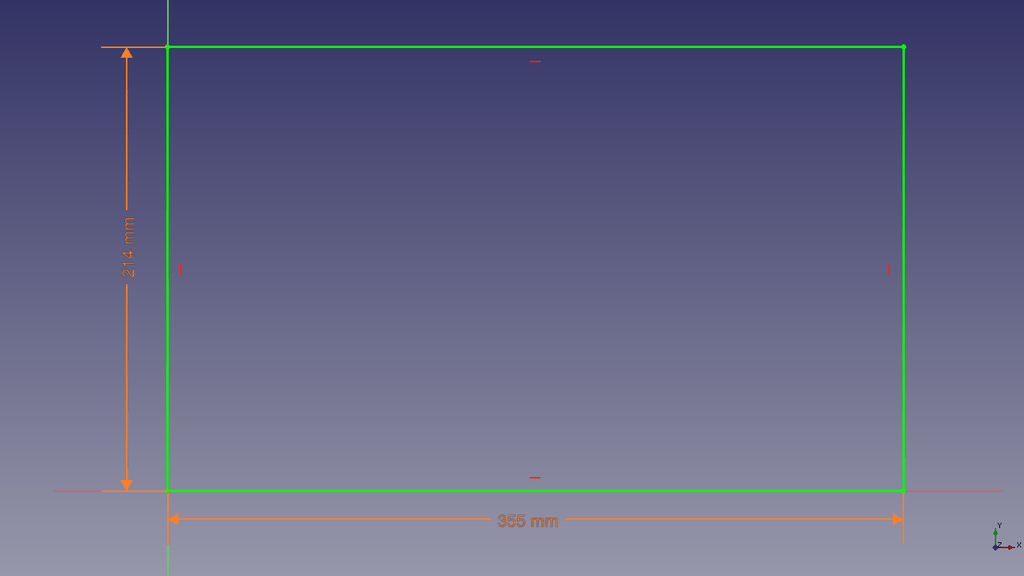

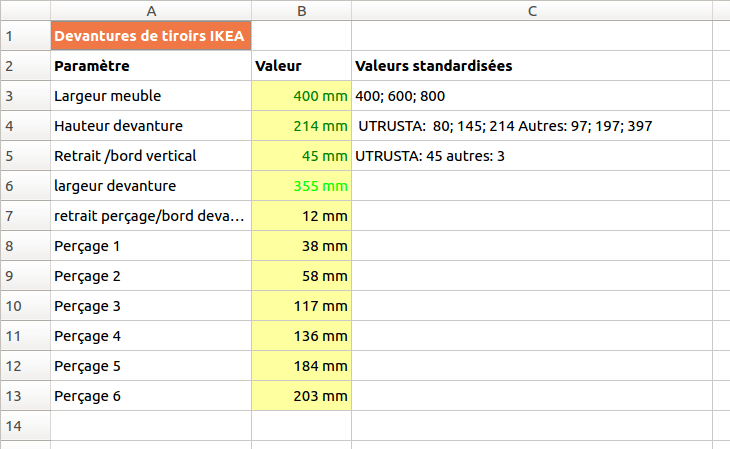

J'ai donc pris des mesures de quelques façades existantes, et créé un plan avec tableur sous freecad permettant avec seulement 3 paramètres, de calculer les dimensions de la façade, et les perçages en face arrière permettant de visser les coulisses. Les dimensions standard sont notées dans la troisième colonne du tableur.
De quoi générer les plans des 18 types de façades commercialisées avec les 3 premiers paramètres, mais aussi de les personnaliser (largeur variable en vert clair dans le tableur)

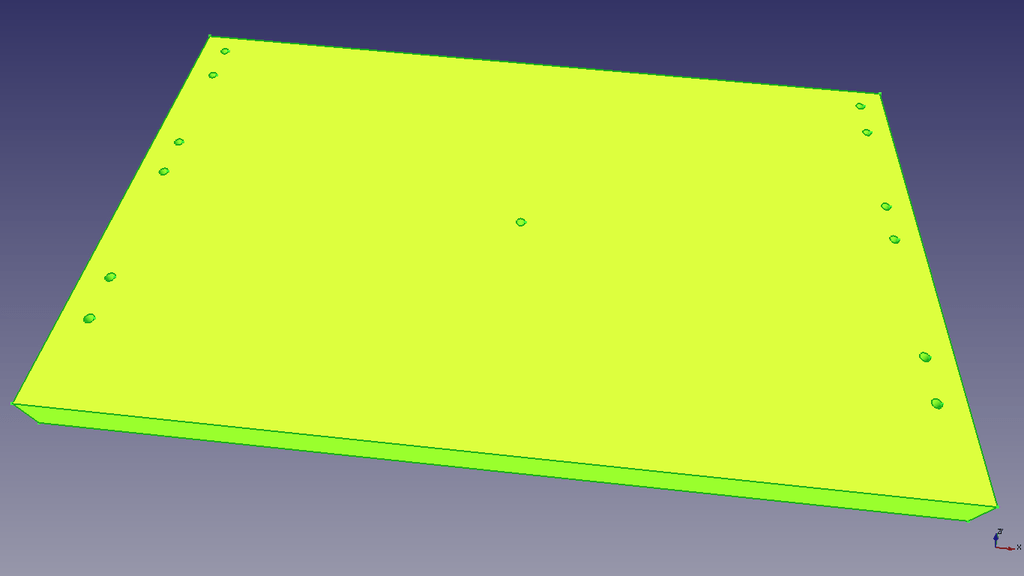

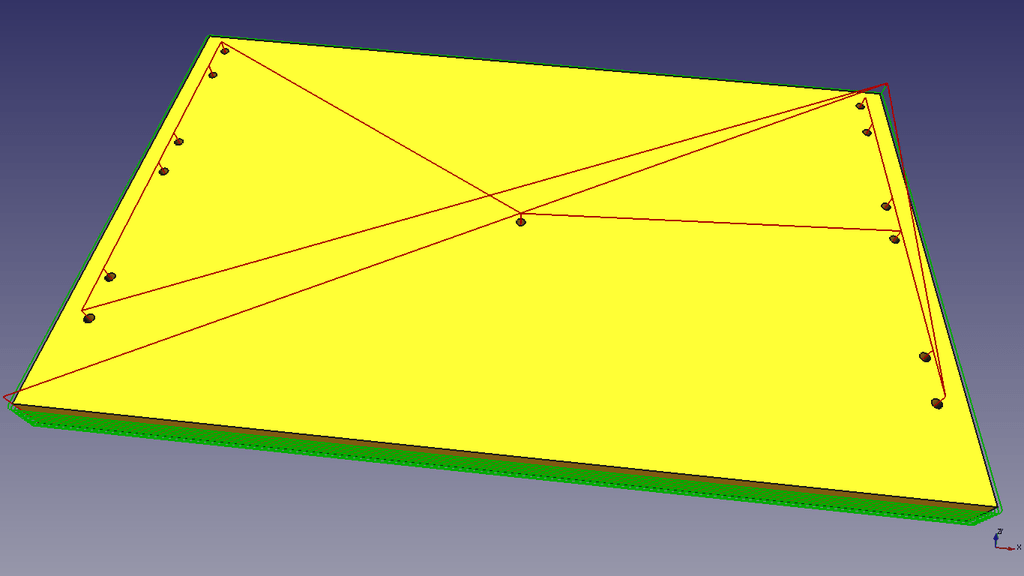

Le fichier freecad permet également de générer le fichier gcode d'usinage avec une fraise à commande numérique (outil de 4mm de diamètre).


Discussions

bolivier  a publié le plan "Façades de tiroirs IKEA".
il y a 4 ans
Clau

Super, juste ce qu'il me faut pour adapter les façades à des caissons ikea ! Est-il possible de télécharger le fichier excel ? Je n'obtiens que le fichier fcstd.

bolivier

Bonjour,
Désolé, mais le tableur est inclus dans le fichier freecad, et impossible de l'exporter vers excel...
Dès que j'ai un peu de temps, j'essaie de le transcrire sous excel...
Olivier

Do51

Bonjour,
J'ai téléchargé votre plan et le logiciel associé mais je n'arrive pas retrouver les vues avec les cots et la partie tableur.
Pourriez vous m'éclairer svp
Donatien

regissg
( Modifié )

Bonjour Olivier,
J'ai chargé Feecad et ton fichier Ikea mais j'aurais besoin de quelques clarifications pour les paramètres suivants:

  • Hauteur devanture
  • Retrait /bord vertical extérieur
  • largeur devanture
  • retrait perçage/bord devanture

Par "devanture" parles-tu de la façade du tiroir?
et qu'entends-tu par Retrait /bord vertical extérieur et par retrait perçage/bord devanture?

Mon but est de faire, sur une base de tiroirs Ikea Maximera, des façades de tiroirs qui sont rentrantes dans le caisson comme dans l'image ci-jointe Commode
