titoou

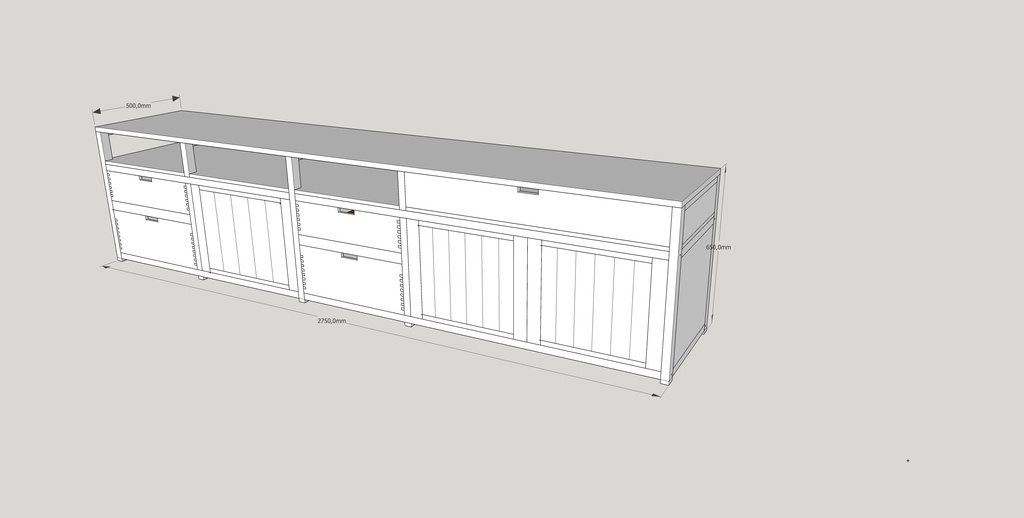

Plan meuble TV Frêne Blanc


Plan d'un meuble TV en Frêne Blanc mais ensuite a chacun de faire à son idée !!!!

Mis à jour

Discussions

titoou a publié le plan "Plan meuble TV Frêne Blanc".il y a 7 mois
Boris Beaulant


Si je peux me permettre une remarque sur ta conception, je dirais que tu vas peut-être avoir des difficultés avec certaine longueurs.
Ton plateau fait 2m75, en 21mm d'épais. Ca va commencer à peser, mais surtout as-tu l'ouillage pour le raboter ? avec un telle longueur ?
Item avec l'étage d'en dessous qui pourrait être sectionné au moins en deux morceaux.

Ce qu'il faut voir, c'est que plus une pièce est longue, plus il sera difficile de la réaliser à partir d'une pièce brute suffisamment plane sans avoir beaucoup d'épaisseur à retirer au rabotage.
Et plus l'épaisseur finie d'une pièce est loin de l'épaisseur brute d'un morceau stabilité, plus il y a des risques que ça libère des tensions durant le rabotage et que donc la pièce se déforme pendant cette opération.

titoou


Mais tu peux te permettre, tout conseil est bon à prendre !!!
Ce que tu me dis concernant les deux plateaux, j'y avais pensé, pour moi je comptais le faire ne plusieurs morceau mais la personne qui souhaite le meuble voudrait le plateau du dessus (du moins) en un seul et même morceau, même si c'est deux morceaux en réalité pour faire 500 mmm de largeur !!
je pense que je vais finir par le partager en deux par le milieu en essayant de garder un certain raccord pour faire en sorte de ne pas voir que le plateau est en plusieurs parties.
Ceci étant le poids restera le même.

Boris Beaulant


Autre remarque, les côtés de ton meuble en 30mm, c'est beaucoup trop. 10mm serait bien suffisant ;)

titoou


Merci @zeloko je vais diminuer Ca, je pensais que 10mm c’était un peu fin mais bon, c’est le premier gros projet donc je prends note d’un professionnel (comme on dit vaut mieux un qui sait que 2 ne sachant pas !!!) 😂😉

titoou


Bonjour @Zeloko, juste une petite question concernant le plugin, quand il fait la somme total brute, il prend en compte la quantité de pièce quand elles sont ne double par exemple ? Car dans la colonne Finie, il ne donne que la cote d'une pièce.
Je viens de tout revoir et mis a jour le plan.
Merci beaucoup

Boris Beaulant


Oui, bien entendu les quantités sont prisent en compte dans le résumé.
Sur la ligne d'une pièce dans la fiche, se sont les tailles (brute et finie) que d'une seule pièce.

titoou


@zeloko merci bonne journée

niconathy


Couper ton plateau en deux, ok. Tu vas mettre des emboîtures?

titoou


Je les avais même couper en quatre et oui mettre des emboîtures puis aussi mettre des papillons pour faire jolie en merisier, cela rappèlerai les tiroirs.

titoou


Malheureusement, mon projet tombe à l’eau, pour une simple question de budget (c’était une commande) donc je tiens à remercier @zeloko et @niconathy pour leurs conseils et pour le calcul du volume.
Merci encore.
Je garde tout de même mon plan et la feuille de débit, on ne sait jamais 😉
