GillesAdrien

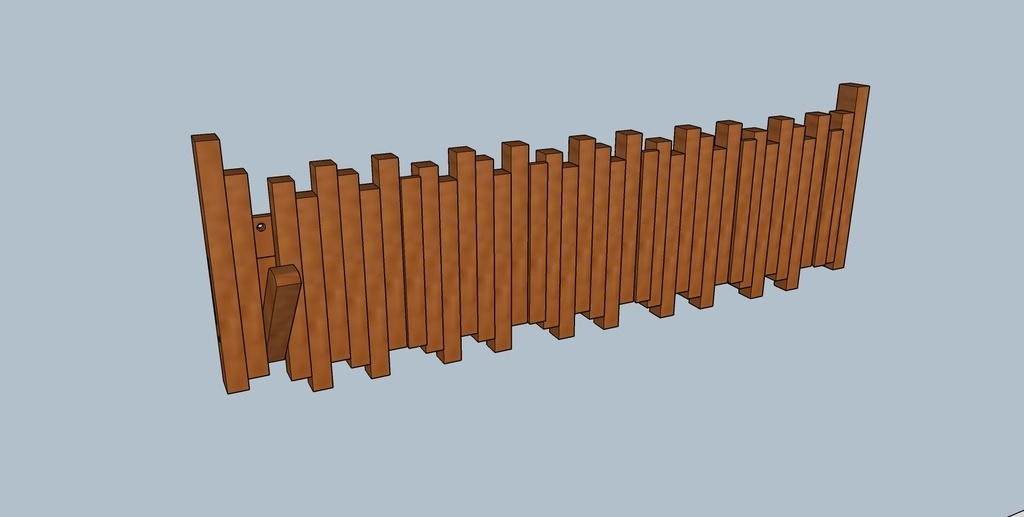

Plan du porte-manteau de type Piano


Rabotage de 30 "tasseaux" de 30 x 30 pour les espaces inter porte manteau fixes
Rabotage de 6 "tasseaux" de 30 x 40 pour les portes manteaux mobiles
Rabotage de 4 "tasseaux" de 30 x 40 pour les flancs Droite et Gauche
Perçage des trous au Ø 8,5 de passage de la barre métal Ø 8. à faire à la perceuse à colonne + gabarit d'épaisseur
pas de trou débouchant sur le dernier flanc coté droit
Assemblage des 5 groupes de 6 inter porte manteau fixes par collage
Positionnement de tous les blocs avec une cale de 0,25 entre chaque élements mobiles et espace fixes pour que la barre pivote librement.
Collage de tous les élements fixes sur une planche de 10cm x 15 mm préalablement usinée avec une feuillure.
Mise en place de la barre. puis bouchage du trou d'entrée avec de la pate à bois
Mise en place des supports muraux bas. niveau laser + chevilles moly
Placement de l'élement complet
mise en place du support haut+ chevillage.
