Benjamin Diot

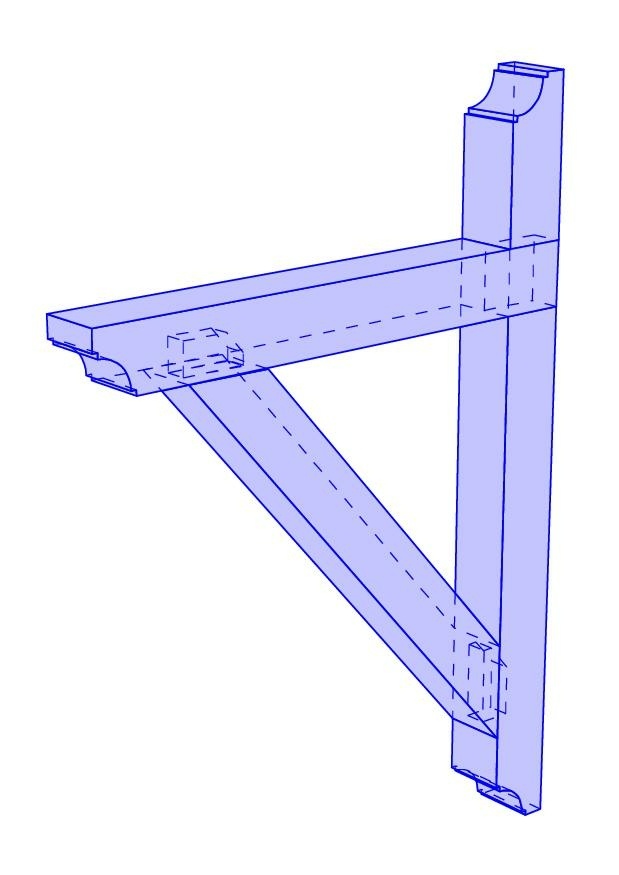

Sujet Fiche De Taille - Console


Sujet d'apprentissage CAP Charpente.

Sans épure!


Discussions

Benjamin Diot a publié le plan "Sujet Fiche De Taille - Console".
il y a 6 ans
BastienLB
( Modifié )

oulah le mi-bois reprendra pas grand chose à l'arrachement. Tenon avec demie queue d'arronde dans le dessous de la traverse et coin de serrage au dessus. Il faut laisse plus de longueur dans le pied du potelet car il va y avoir un perçage pour la fixation.

Benjamin Diot

Salut tu fais passer un feuillard dans le mibois fixé sur le dessus de la traverse et sur l'arrière du montant (contre le mur). Tu reprends largement ce qu'il faut en effort pour ce type de console, pas de pbm (juste un boulon de 10 mm c'est OK aussi) Après en bois bois une queue d'arronde ça joue aussi je dis pas hein... Le place en pied de montant pour de la cheville de 12/14 est suffisante!

BastienLB

salut c'est une bonne idée le feuillard! je note
