captain

Fraisage d'inclusion


Si comme moi vous faite du fraisage d’inclusion une fois tous les 4 ans et que vous en avez marre de refaire les mêmes calculs tout le temps .Ce petit tableau devrais vous être utile .

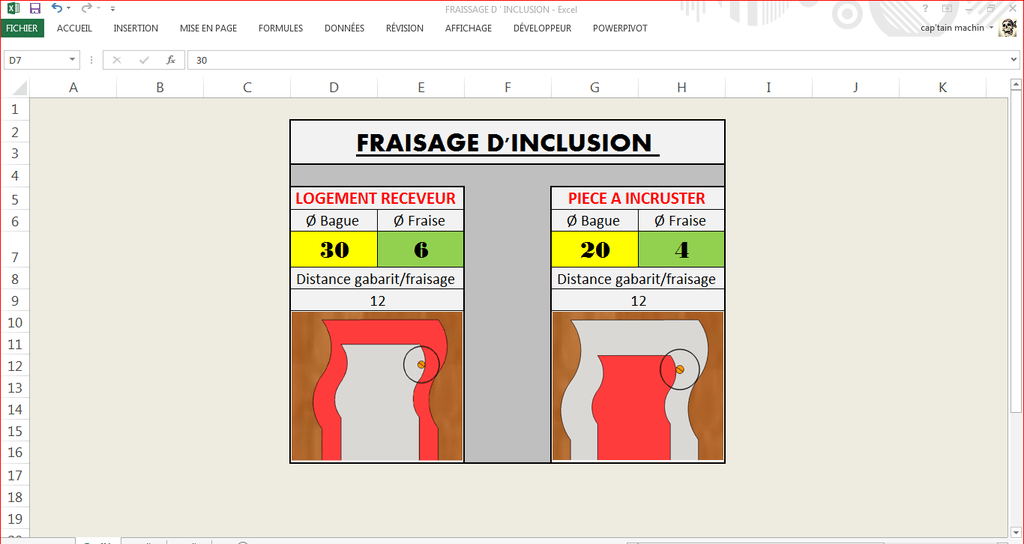

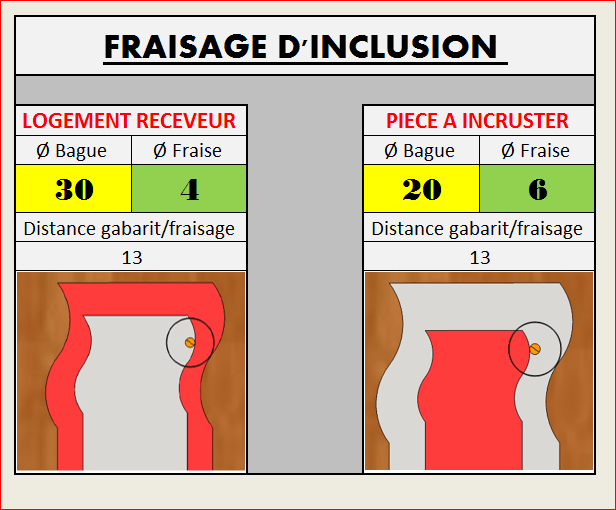

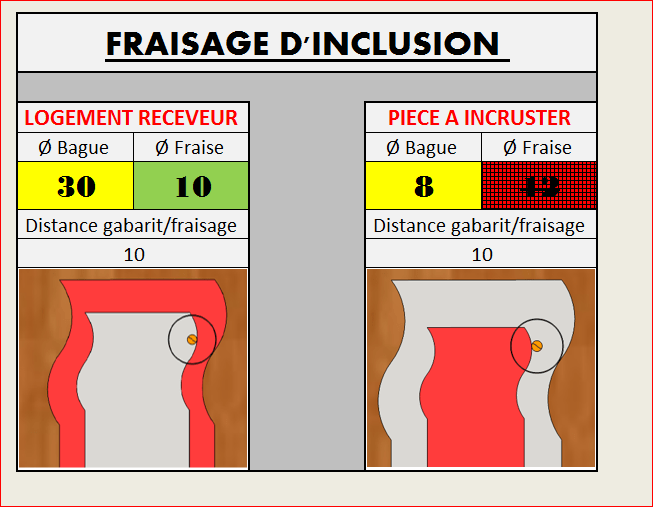

J'ai essayer de faire simple , en tous cas selon ma logique.Rentrez le premier couple bague fraise (a gauche ) , le diamètre de la seconde bague (a droite )et le tableau vous donne le diamètre de la fraise correspondante.En suite jouez avec les diamètres de fraise et de bagues pour trouver les bonnes . Le diamètre de la petites bague(a droite) est verrouiller donc pas possible de rentrer une valeur , si non ça fait planter la formule .Et si le diamètre de la fraise n'est pas cohérent avec la bague ça marque au rouge .
Bref j’espère qu'il pourras servir a quelqu’un , moi il m'est bien utile .

La première version (Téléchargée avant le 24/03/19) est inversée , celle ci est remise dans le bon sens .
Désolé pour cette erreur et merci à Paco.

Mis à jour

Discussions

captain  a publié le plan "Fraisage d'inclusion".
il y a 2 ans
captain

Je l' ai fait sous Excel 2013 , je ne sais pas ce qu'il donne sur libre office , qlq'un a fait l’essaie ?

michel22440

Ca fonctionne parfaitement dans libre office 5.4

Merci

captain
( Modifié )

OK merci du retour 👍

captain
( Modifié )

OK merci du retour 👍

Copeaux And Co

merci!

paco
( Modifié )

sauf erreur de ma part, le calcul est juste mais il ya inversion des titres. Sans toucher les formules, le 1er cadre correspond au logement, le 2nd à la piece à incruster...

captain
( Modifié )

paco désole de répondre si tard mais j'avais zappé 😯
Alors j'ai vérifié et oui tu a raison les titres et les dessins sont inversé .
OUPS désolé pour les 525 téléchargements , je vais rectifier tous ça .
Merci pour ton commentaire.

captain

J'ai remis a jour !

captain

LA VERSION 2.0 EST DISPONIBLE

alex3979

Top! Merci

bricoleux

Pas encore eu l'occasion de faire de l'inclusion, mais pas compris le fonctionnement de ce calculateur (version2).
Quelles que soient les valeurs bagues et fraises on a toujours la distance gabarit/ fraisage qui est identique pour le receveur et la pièce à incruster (forcément la valeur de cette dernière est donnée par la formule "=D9", qui est le résultat côté logement receveur).

Exemple:
en receveur je mets bague 30 fraise 12, la distance calculée est 9
en pièce incruster, je peux mettre n'importe quelles valeurs, j'ai toujours 9 en distance gabarit/fraisage (9), et je n'ai jamais la moindre erreur.
