Thibault Jehl

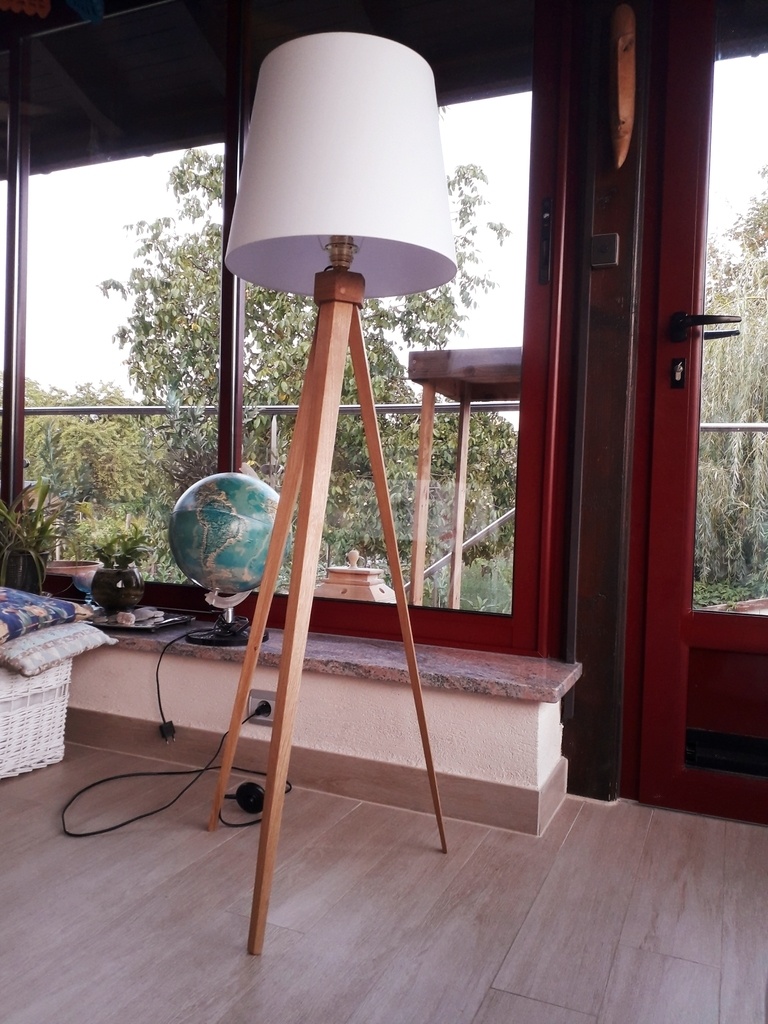

Lampe trépied

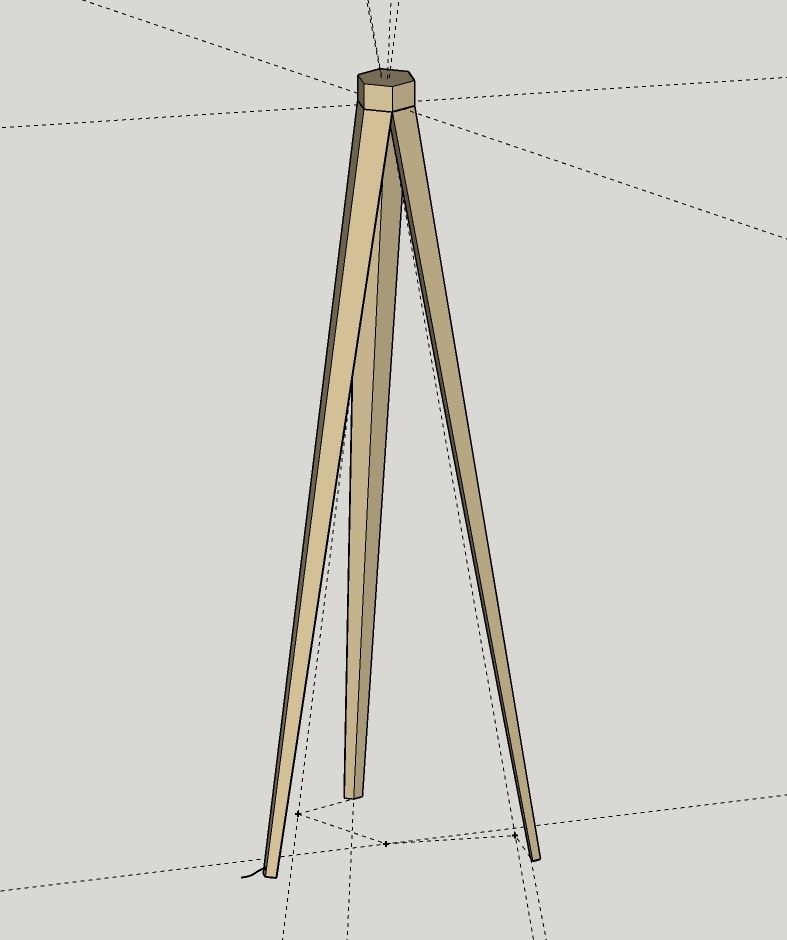

Plan que j'ai volontairement laissé avec pas mal d'axes pour pouvoir mesurer les angles de tennonage.

  • La rainure permettant le passage du cable électrique n'est pas représentée sur le plan.
  • les chevilles de serrages ne sont pas représentées non plus.

Edit :
J'ai réaliser un nouveau plan pour me faire la main sur Fusion360. Quel bel outil!

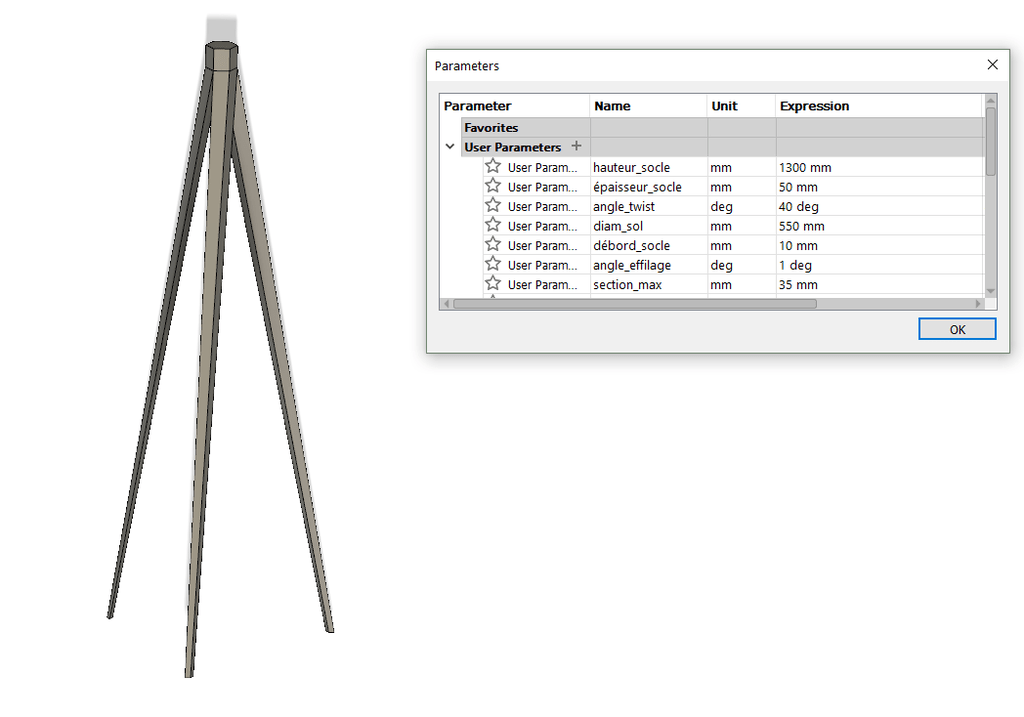

Ce nouveau plan est paramétrable, notamment l'angle de vrille.

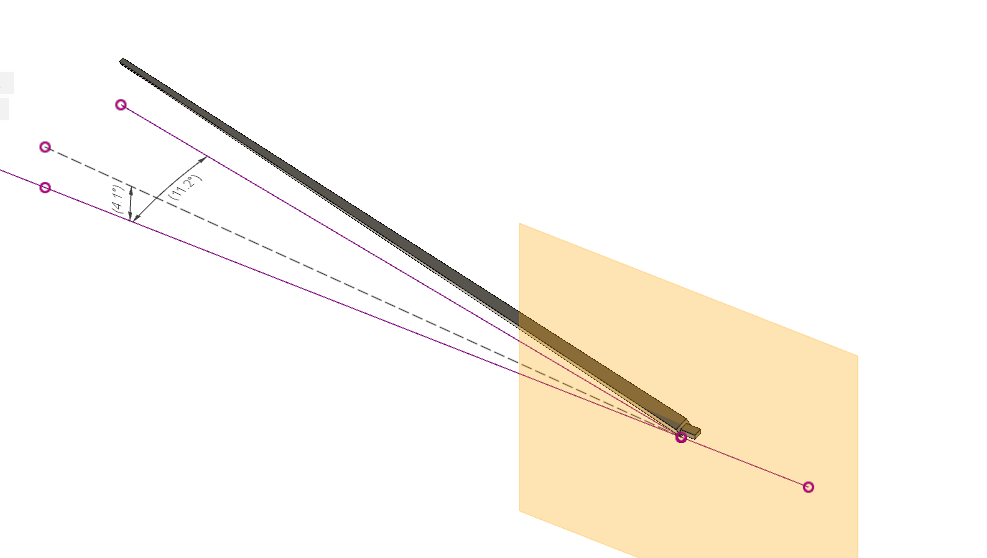

L’intérêt est également d'afficher les 2 sketch qui ont été créés dans le but de faire apparaitre les angles de réglage de la toupie pour les tenons.
1) angle d'élévation
2) angle du chariot à tenonner
