Jeromyma

Table de sciage pour scie circulaire SUR table


Bonjour à tous,
Je me débrouille déjà bien avec ma scie circulaire et son rail (DWE 576 et rail de 1400mm) : délignage, refente, découpe de panneaux...
Mais c'est moins pratique pour les petites découpes :

  • quand la planche est moins large que le rail et pas très longue : ca barloque un peu, même en mettant des cales
  • quand la découpe n'est pas longue, par exemple pour un tenon.

Alors bien sûr je pourrais

  • m'acheter une scie sous table du style DW745, mais j'ai d'autres projet financièrement parlant
  • utiliser plus ma scie à main, mais j'aimerais gagner du temps, surtout pour les opérations répétitives.

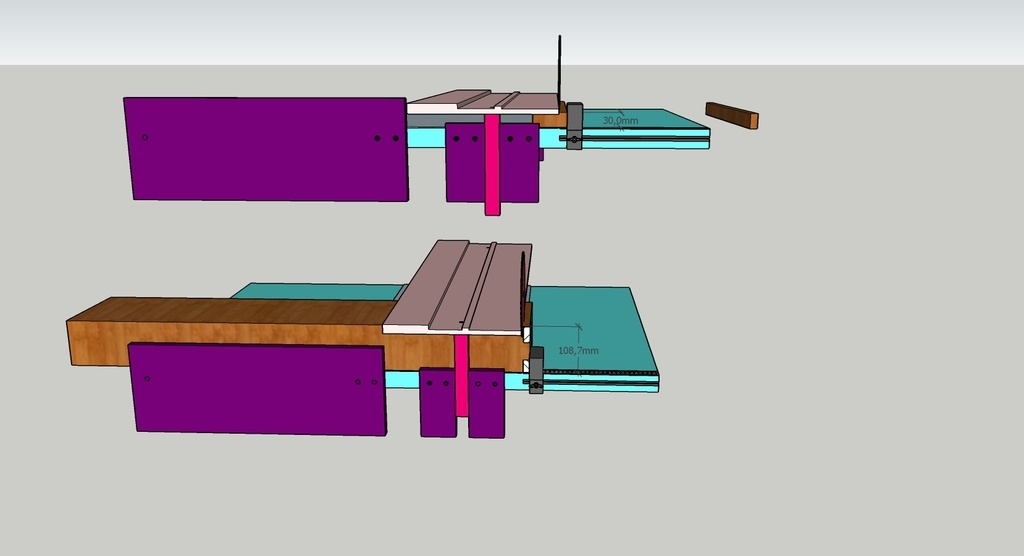

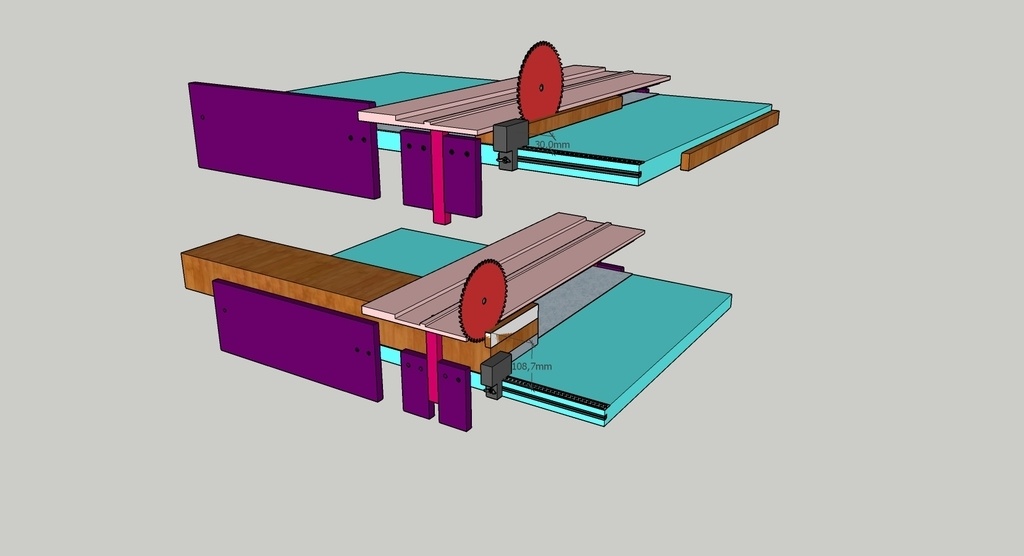

Alors j'ai modifié un projet Sketchup et suis arrivé, pour l'instant, à ça.

Vous croyez que c'est fiable ?
Je dois avoir assez de chutes de CP et autres pour le réaliser.
Ce qu'on ne voit pas bien, c'est un tapis anti-dérapant qui entoure la pièce à scier.
Et en glissant un triangle rectangle en CP je pourrais faire des coupes d'onglet précise sur des baguettes en série.

Mis à jour

Discussions

Jeromyma a publié le plan "Table de sciage pour scie circulaire SUR table".il y a 2 mois
Kentaro


Excellent! Cela devrait marcher.
Tu devrais prévoir un système de blocage de la barre rose. Comme il faut il un très léger jeu pour qu'elle glisse entre les deux planches, tu risque d'avoir un peu d'imprécision à ce niveau. Si tu peux la bloquer contre l'une des planches avant de scier, tu élimines ce jeu.

Jeromyma


Ok je comprends.
Une simple vis papillon devrait faire l'affaire.

Jeromyma


Et merci !
