Bonjour à tous
J'ai un combiné Lurem en triphasé C410 STI et j'ai la scie et la toupie qui ne fonctionne plus et il n'y a que le voyant rouge sur la toupie qui est allumé et le voyant vert wsur la scie est éteint
j'ai fais une mesure de voltage sur certains capteurs dont celui de la raboteuse et j'ai trouvé 52v et sur 2 autres capteur de la toupie ou il n'y a pas de voltage
j'en déduit qu'une information entre le bloc rabot dégau ne passe pas pour lancer la scie ou la toupie
La panne est arrivée quand j'ai éteint la raboteuse
J'ai réussi à remettre la scie en marche une seule fois en faisant la manipulation suivante
Allumage de la raboteuse, coupure par le bouton d'arrêt de la scie et le voyant vert est revenu mais quand j'ai remis la raboteuse en route et éteint par le bouton d'arrêt de la raboteuse le voyant de la scie c'est éteint et plus moyen de remettre en route la scie ou la toupie
Merci pour votre retour
Bonne journée
Régis
1 réponse
Bonjour,
Comme pour tous problème électrique vérifier :
- La tension d'alimentation sur les trois phases en entrée de machine.
- La tension en entrée et sortie de transfo si vous en avez un.
- Ou la tension en entrée sur le circuit de commande.
- Les tensions de sortie des fusibles ou protection.
Si tous est bon, pour vous aidez :
- Publier le schémas électrique de la machine.

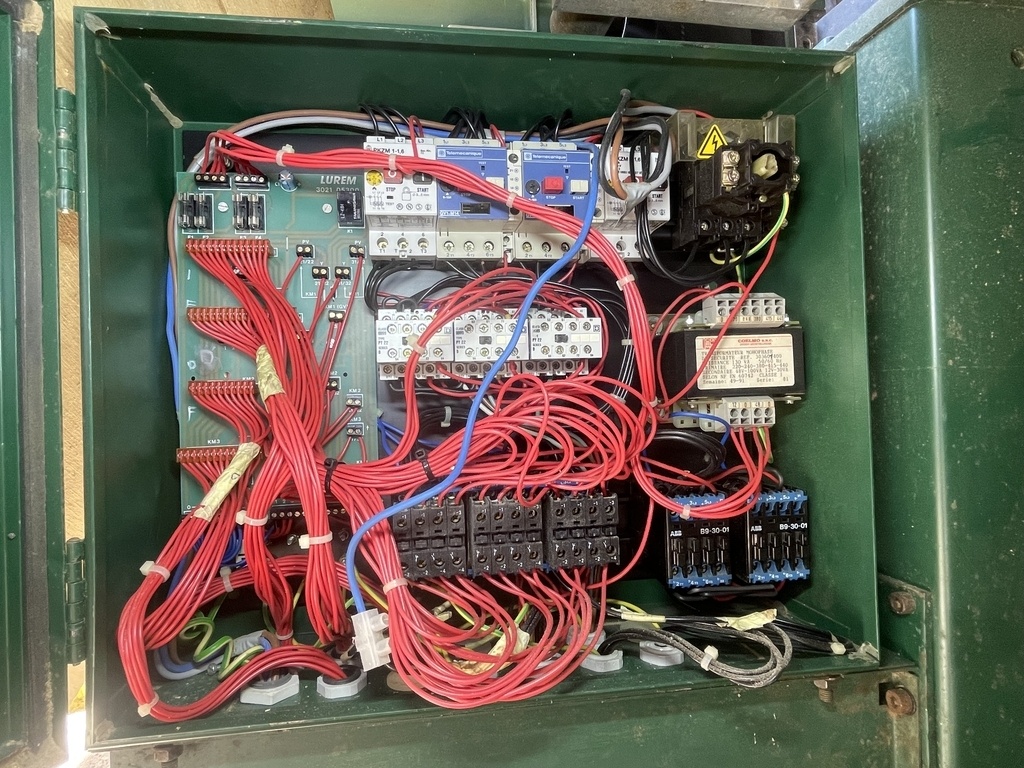

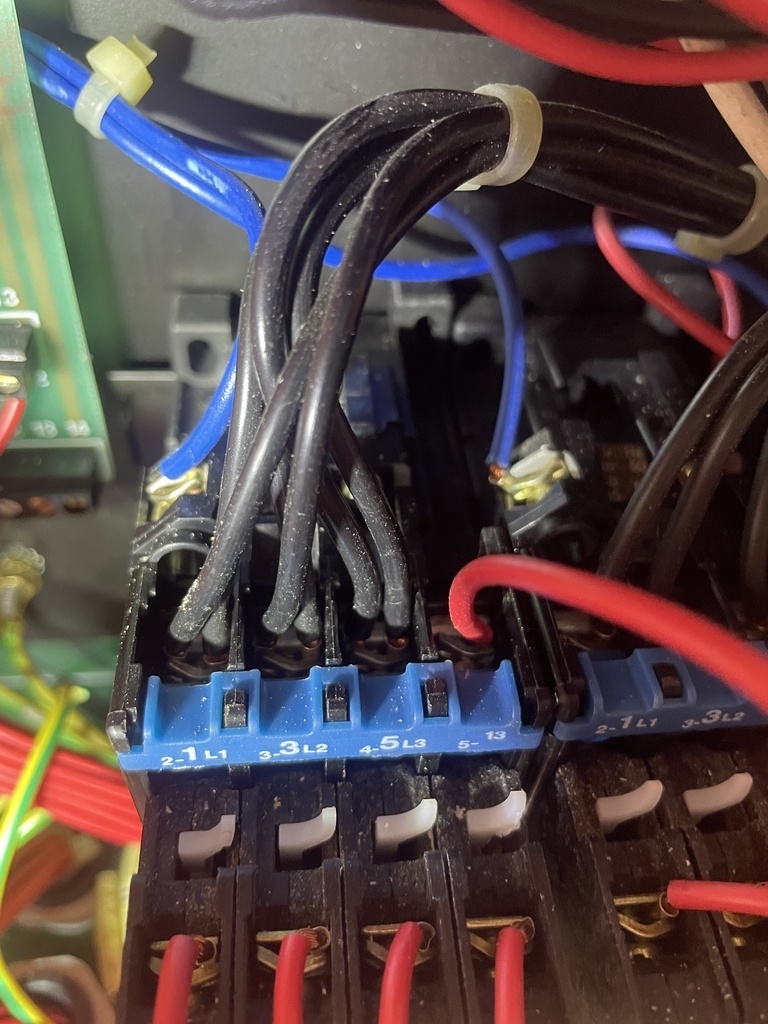

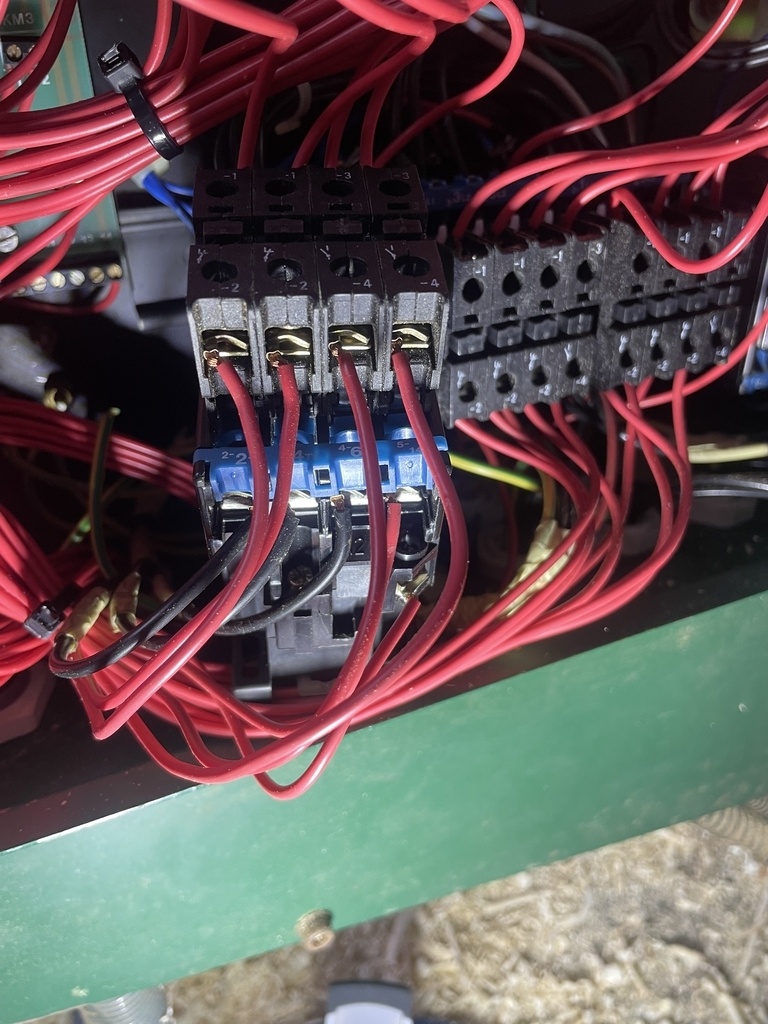

- Et également quelques photos de votre coffret électrique.
Bonjour,

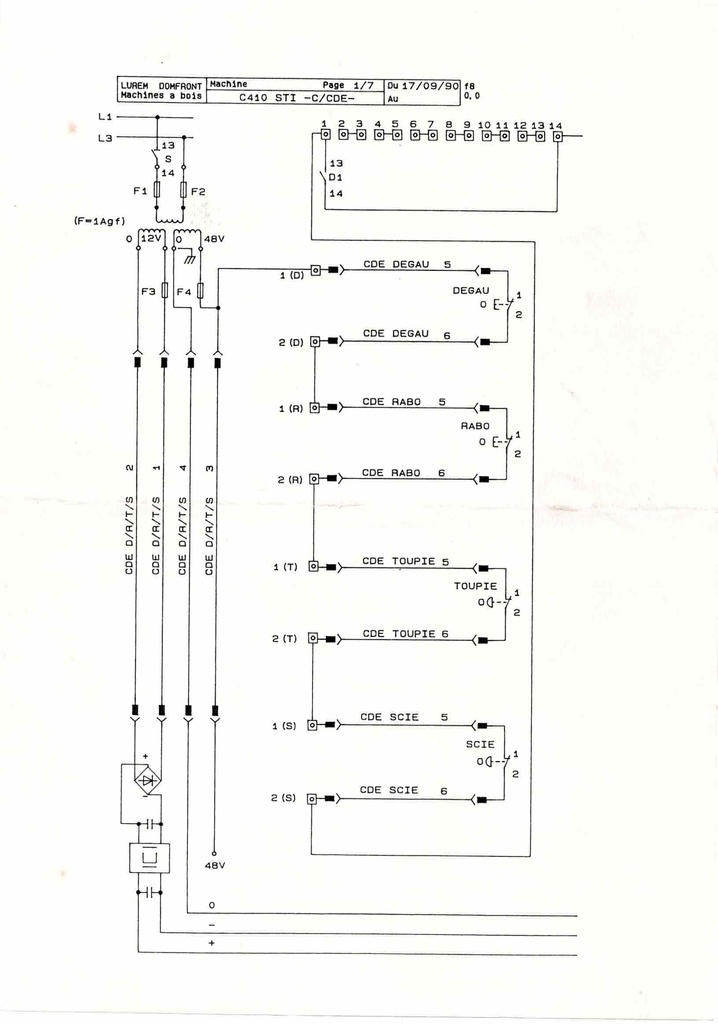

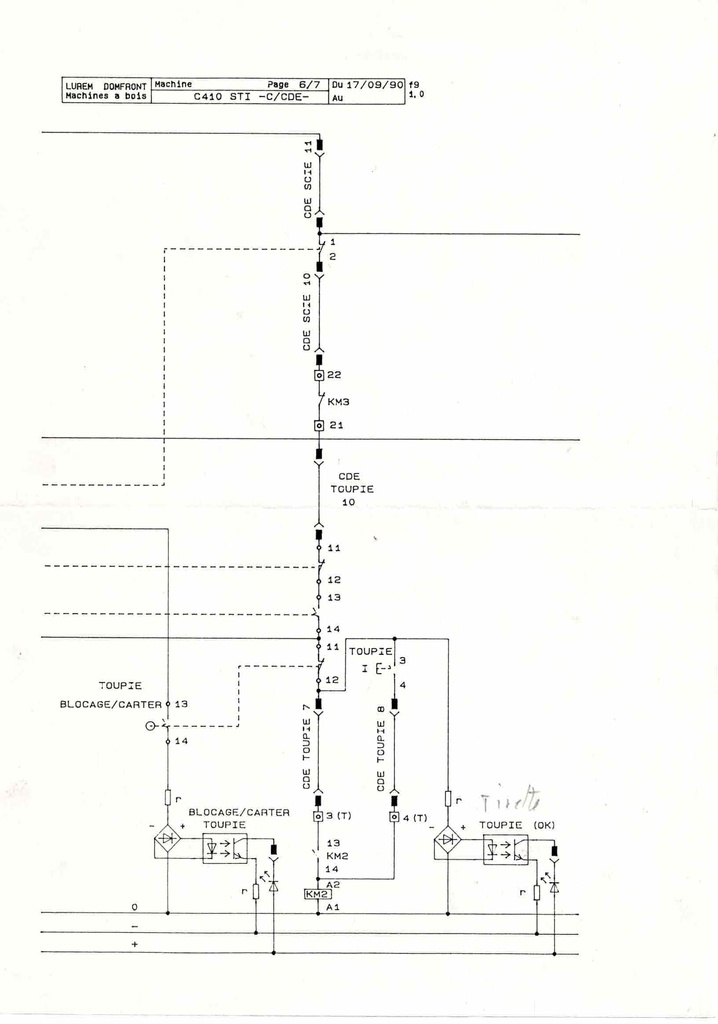

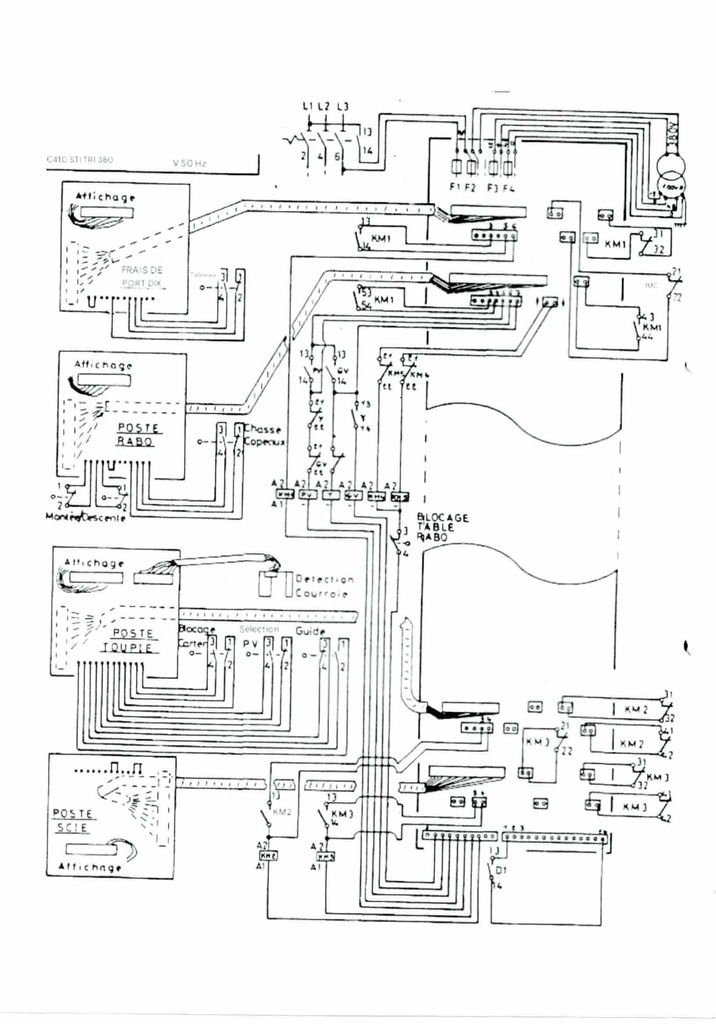

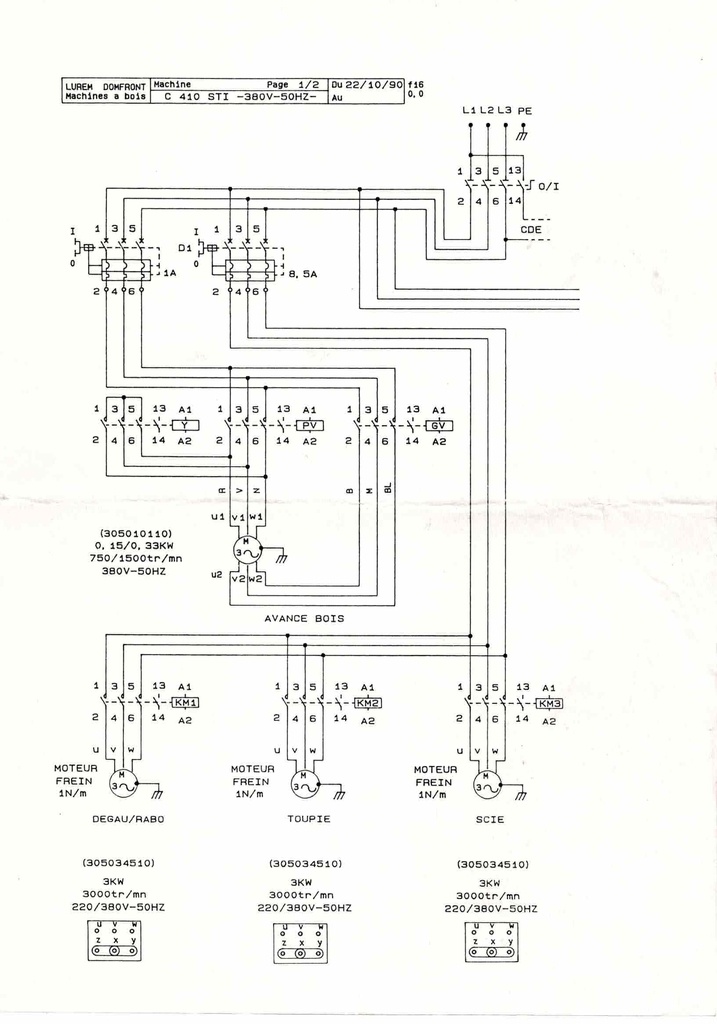

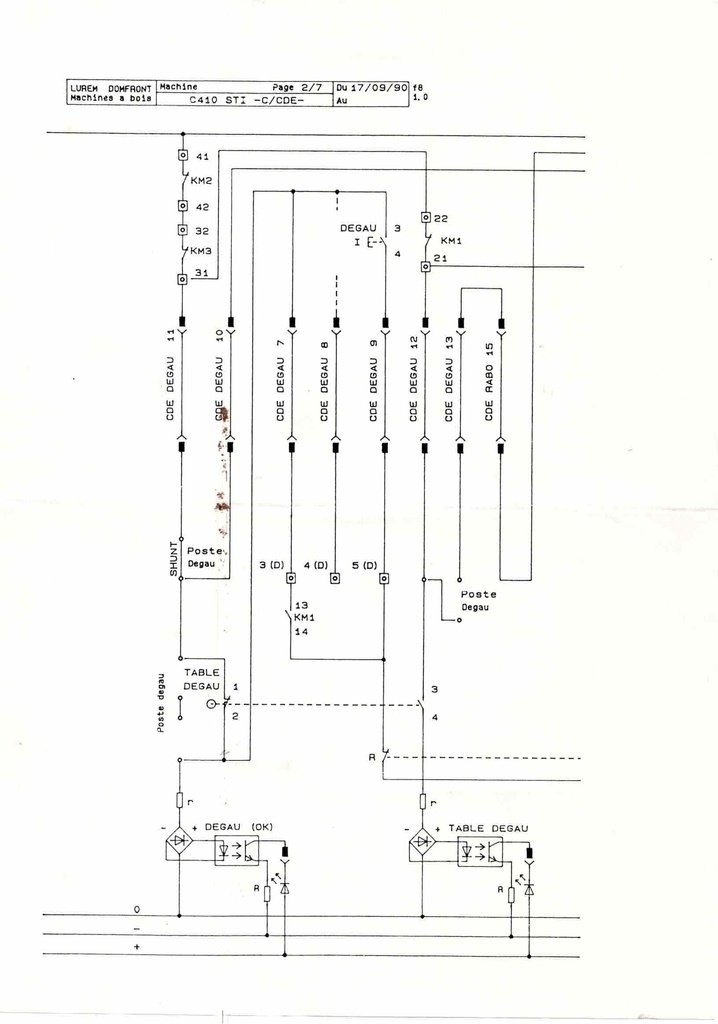

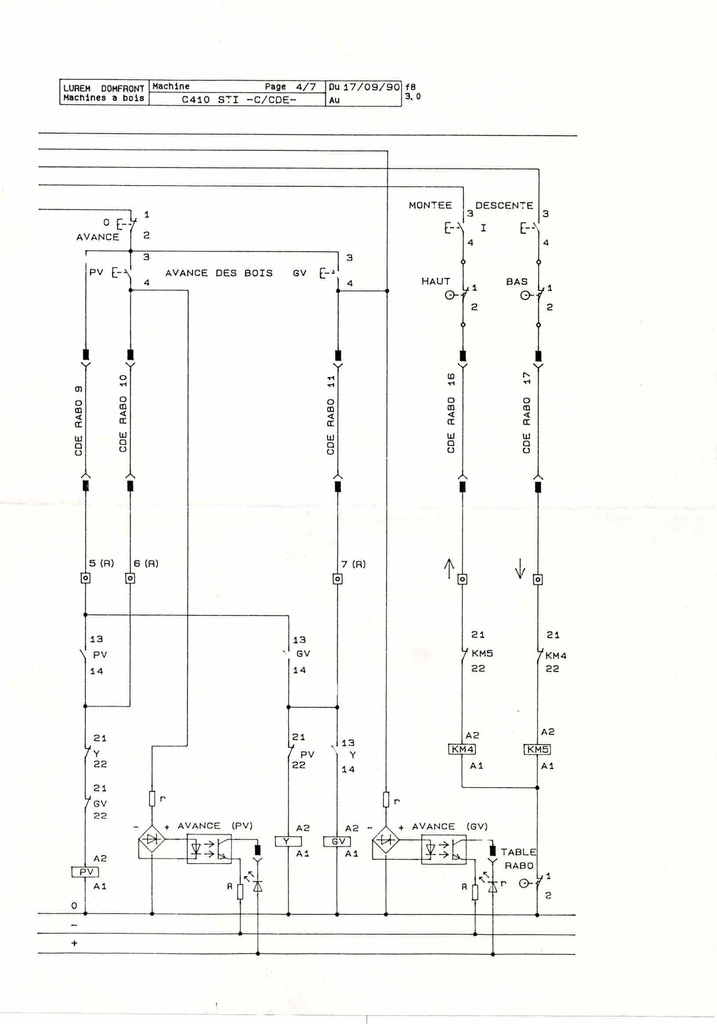

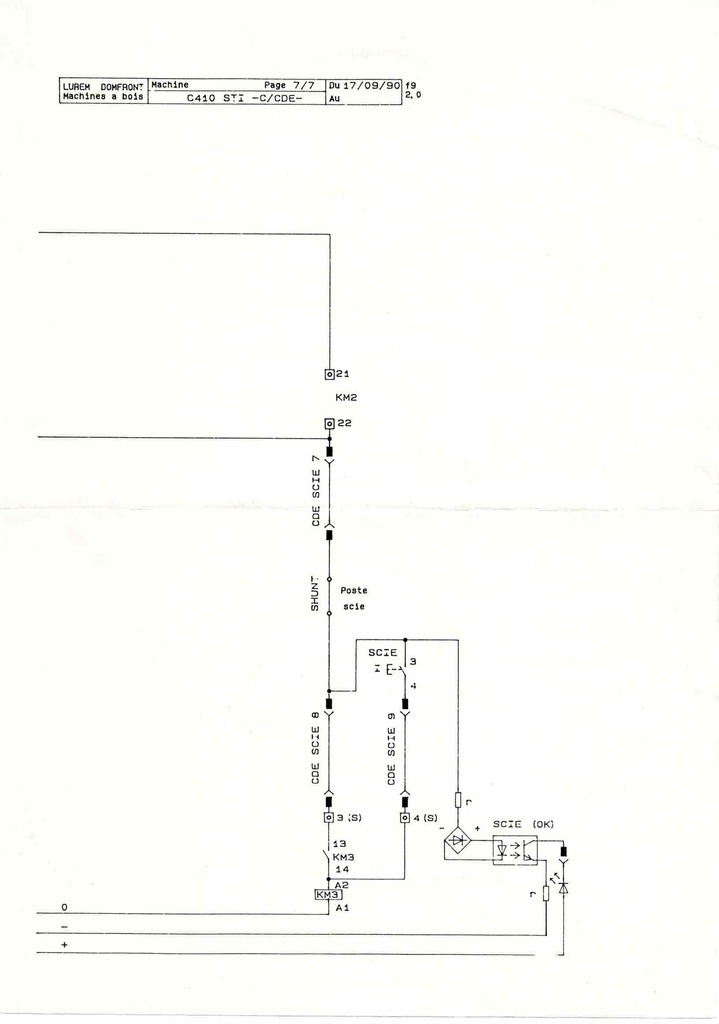

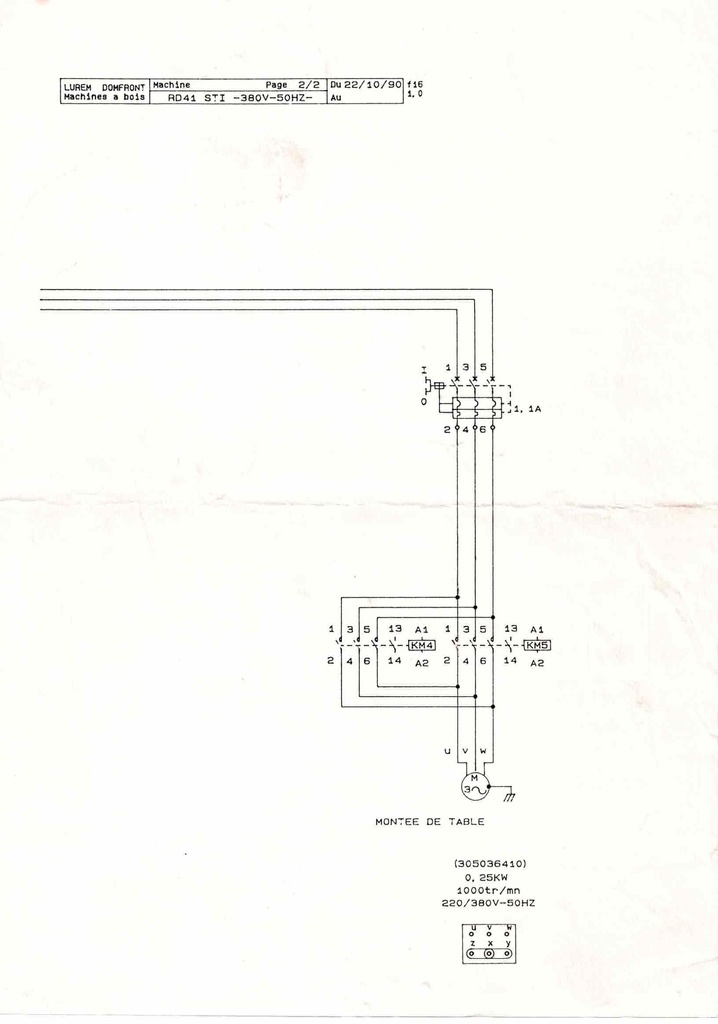

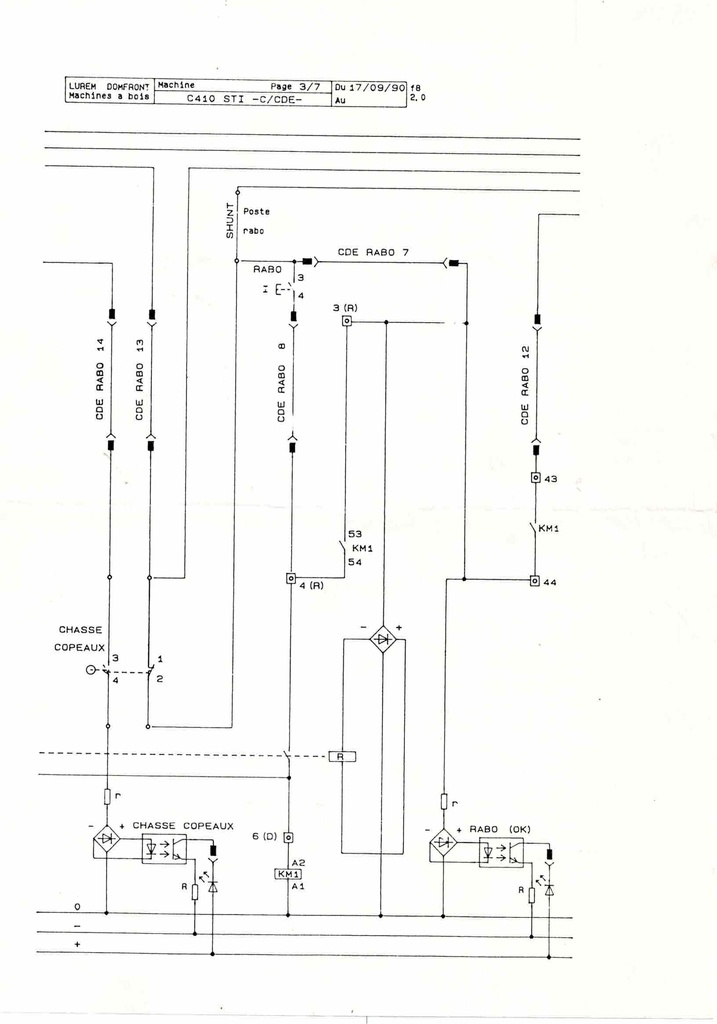

D'après les schémas, le 52V alternatif est possible avec une sortie de transfo à 48V.

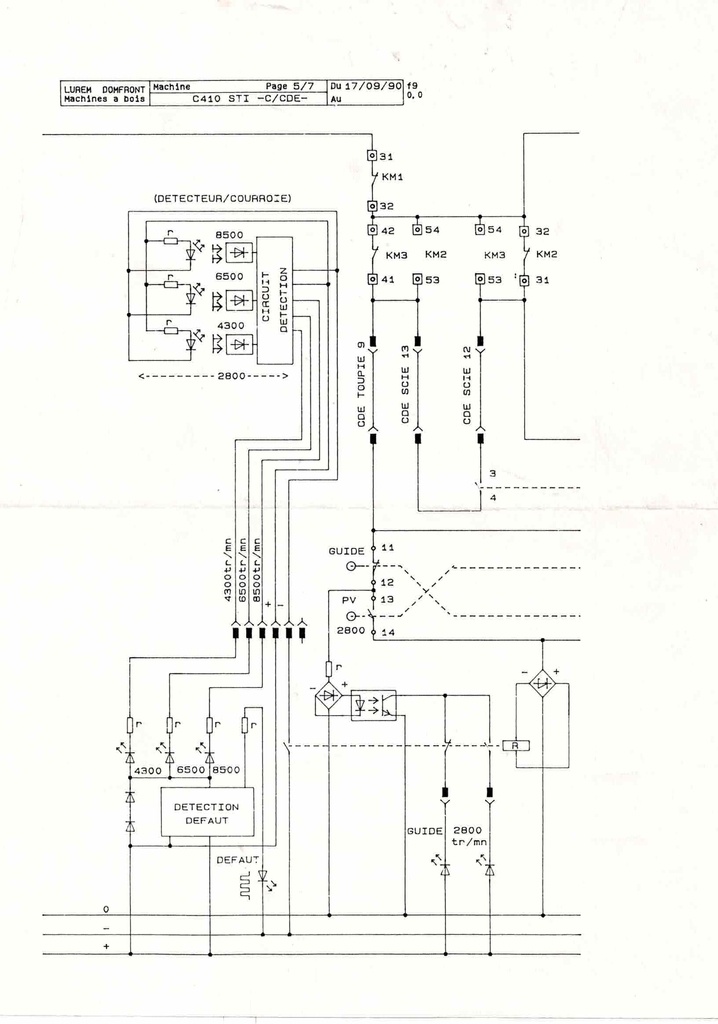

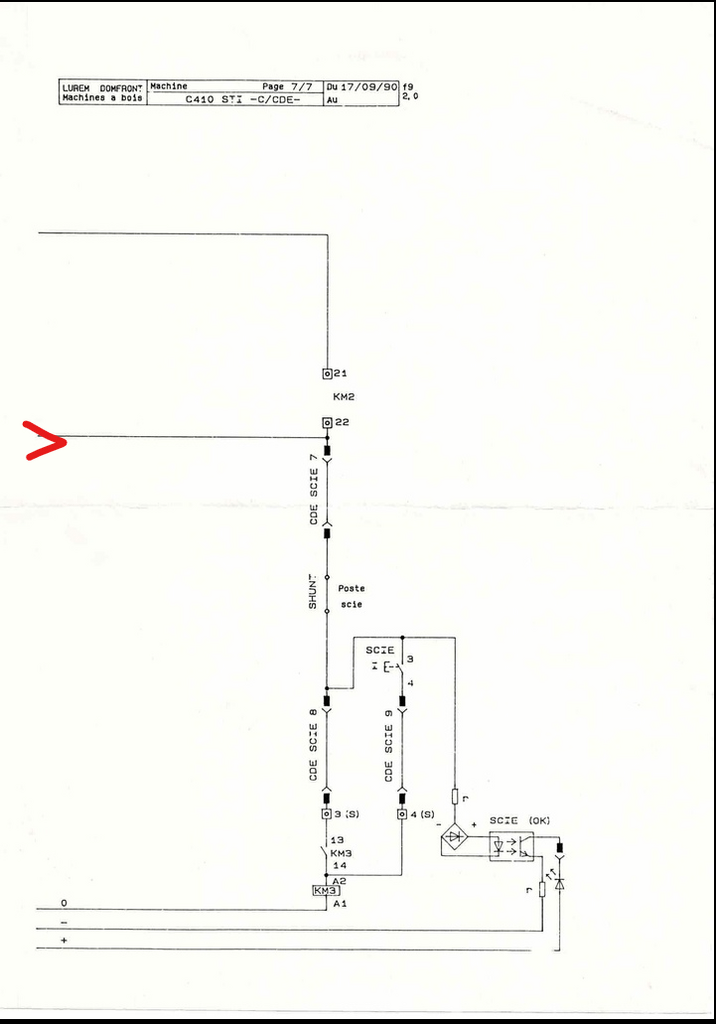

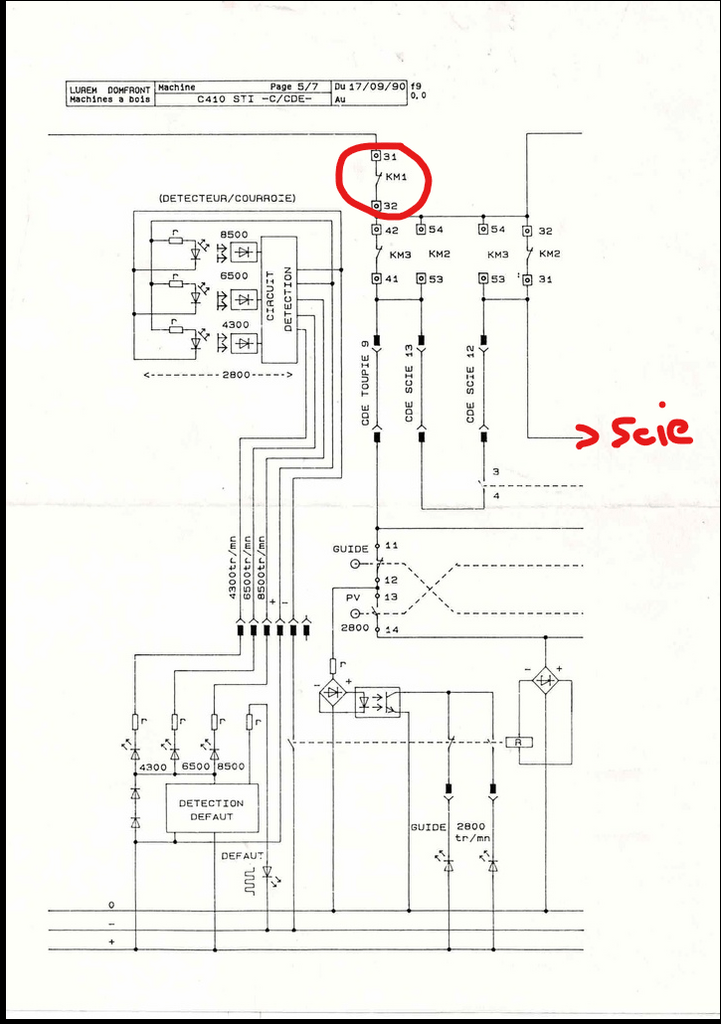

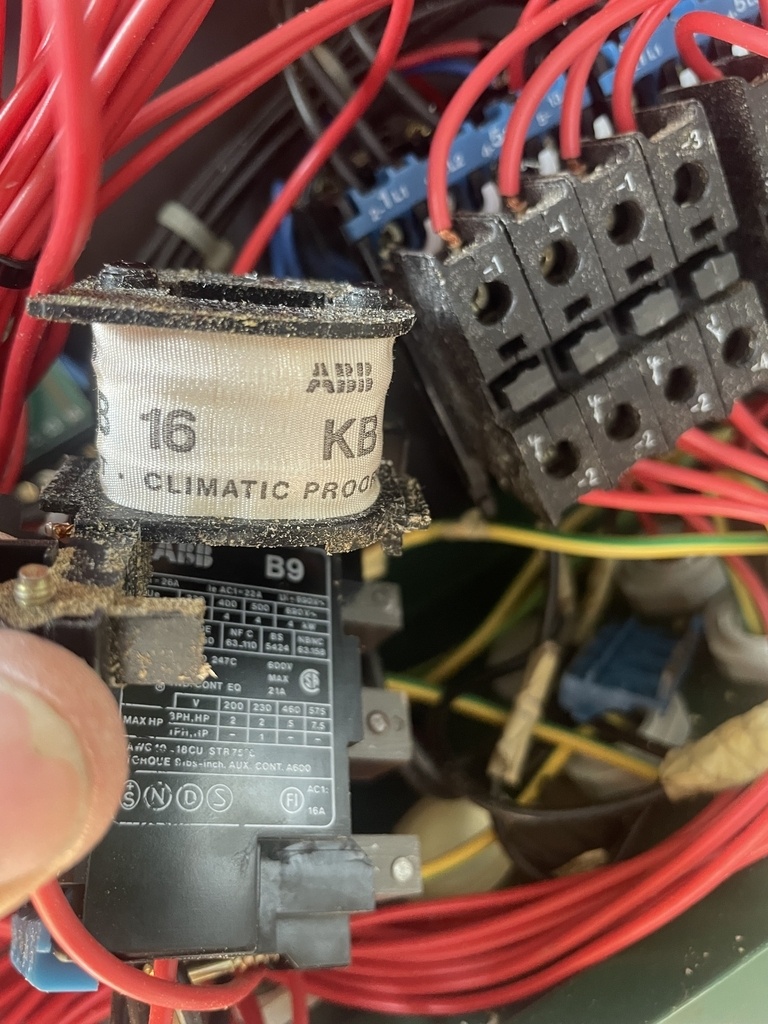

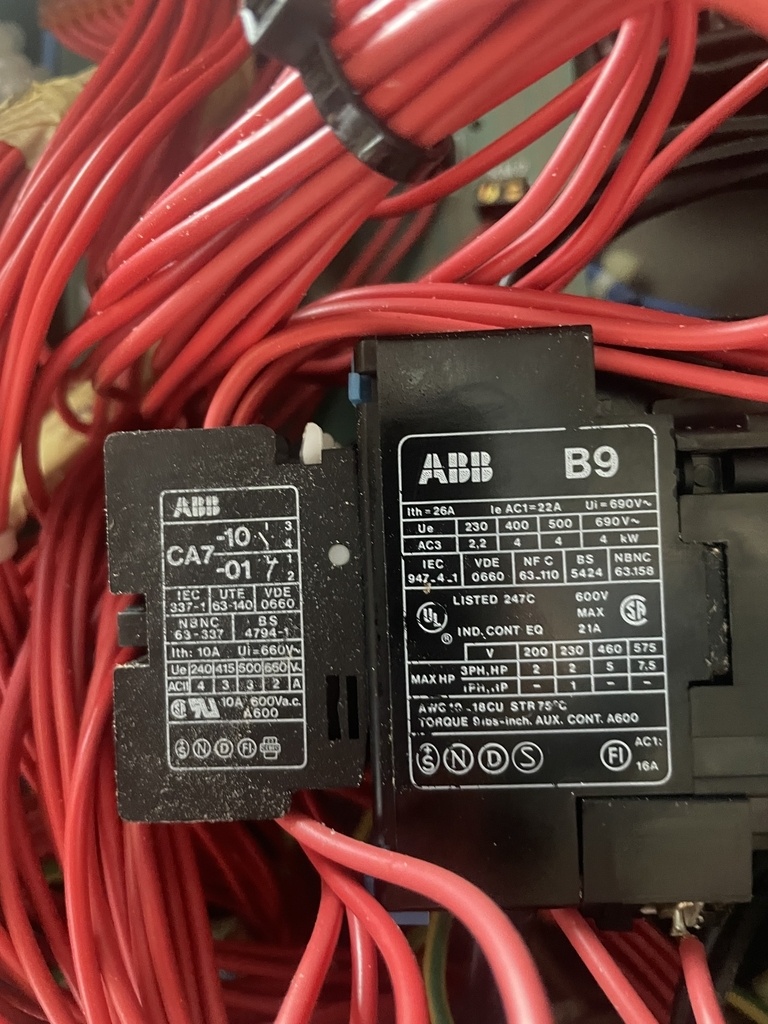

Le point commun entre la toupie et la scie est le contact KM1 entouré en rouge page 5.
En coupant le courant, pouvez-vous tester si le contact est passant ?
Si le contact n'est pas passant c'est probablement votre problème
ATTENTION Prenez bien toutes les sécurités pour réalisé l'intervention.
Rebonjour,

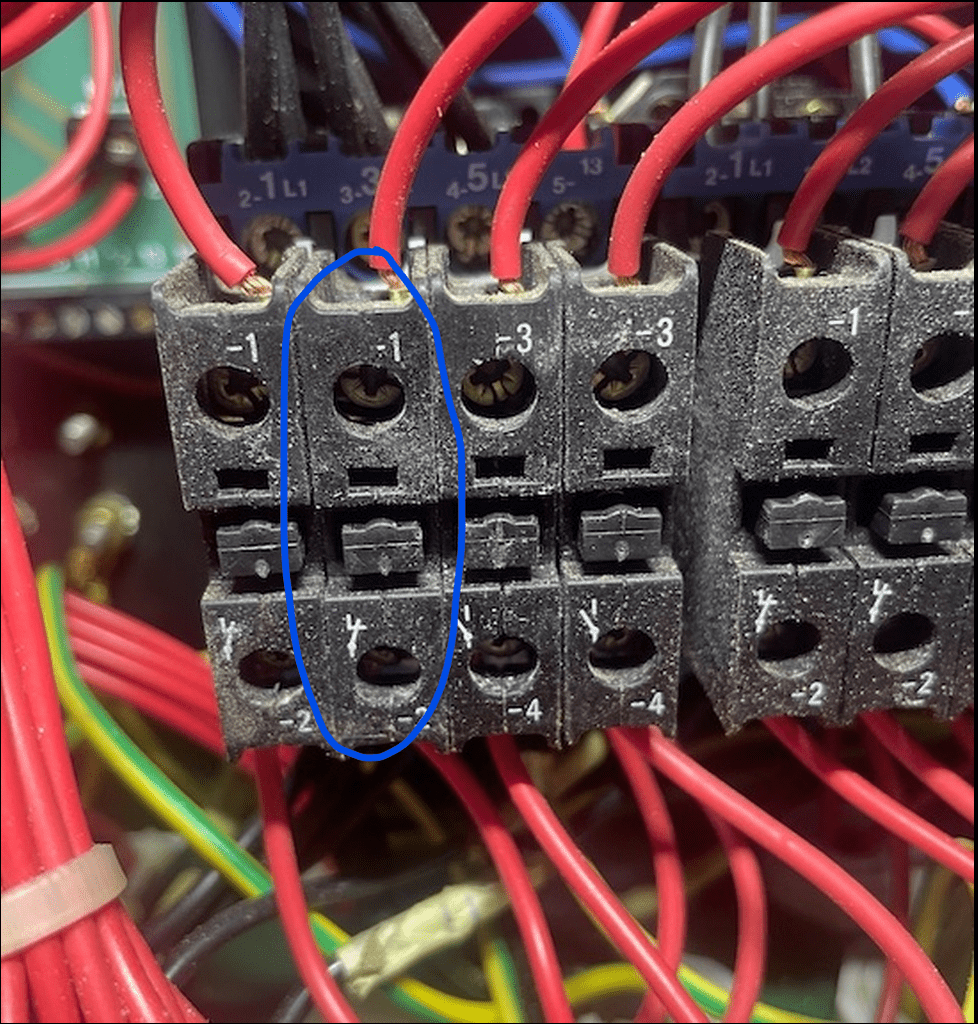

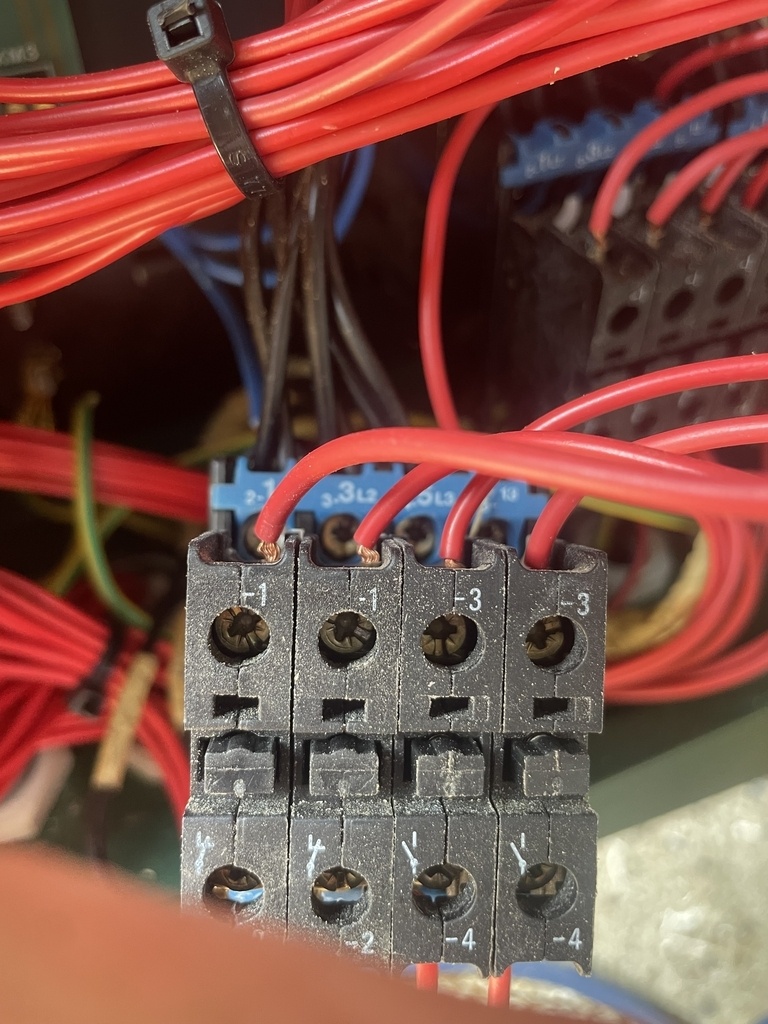

En effet il y a la 3èmme borne en partant de la gauche sur le KM1 qui n'est pas passante
J'en ai profité pour contrôler les autres et RAS

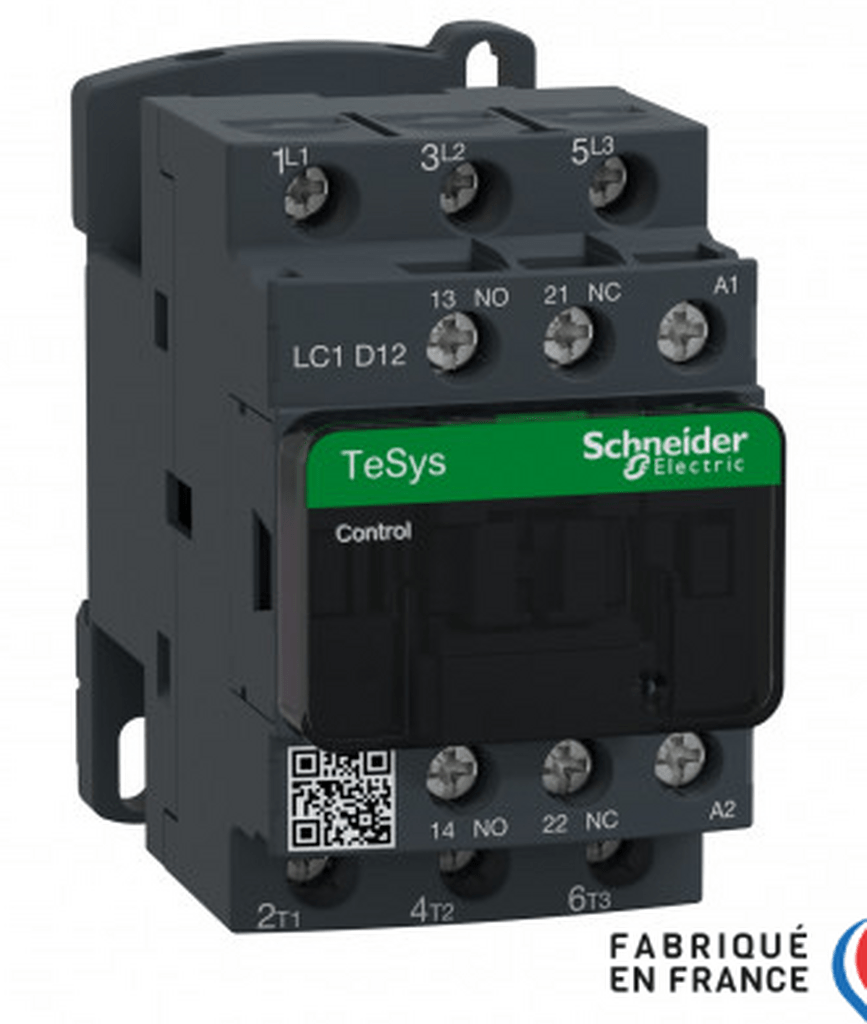

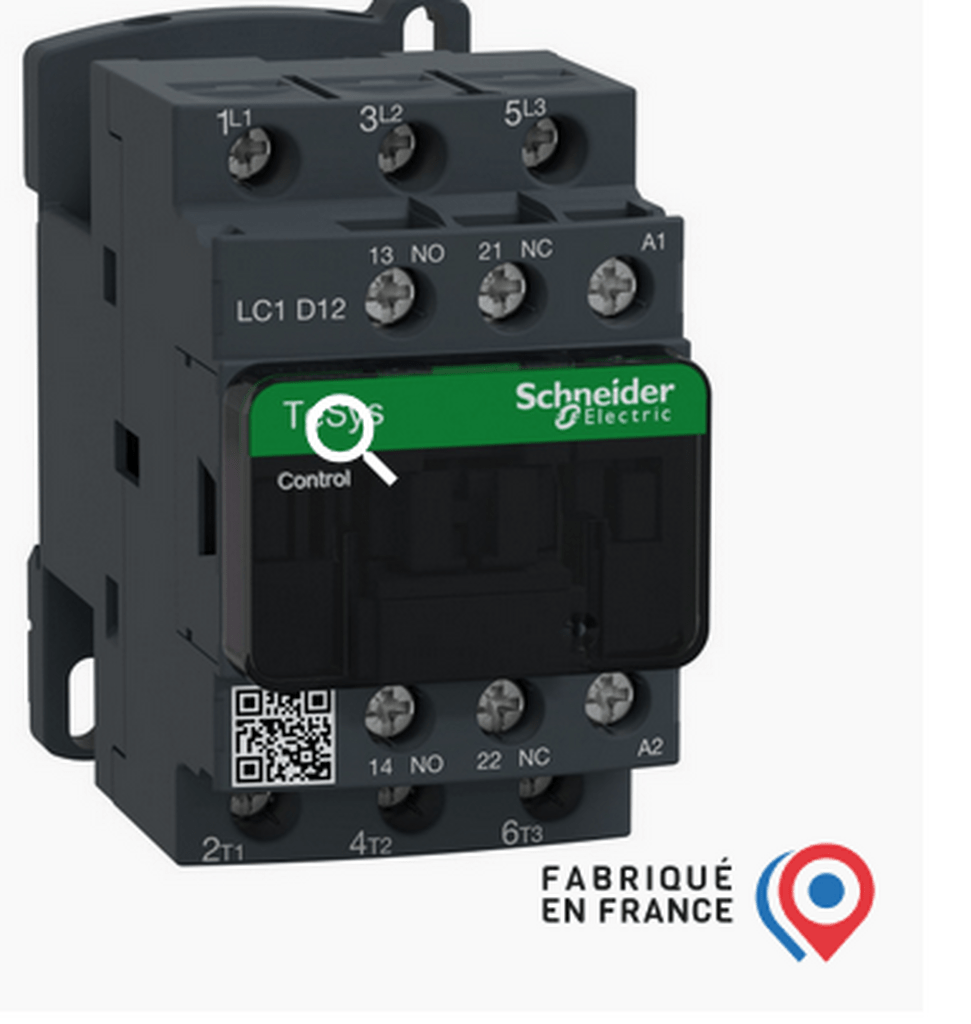

Je vais essayer de trouver cet élément
Je vous tiendrais informé du suivi
Merci
Régis
Bonjour,

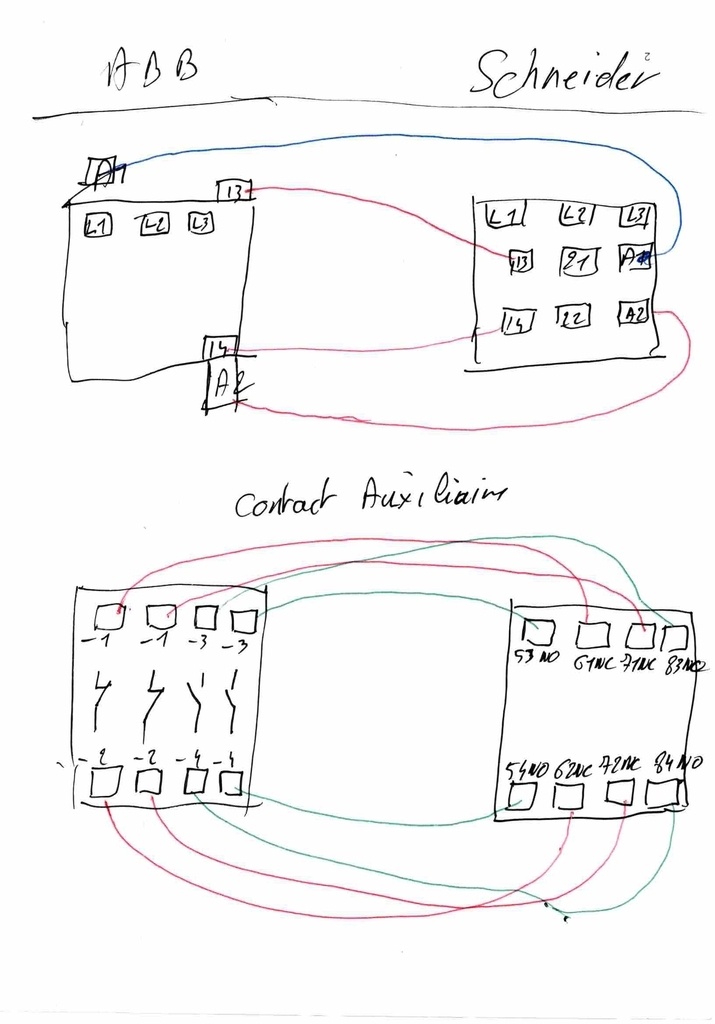

Si vous avez des bornes 41-42 juste à coté qui son passante lorsque le contacteur est à l'arrêt il suffit de déplacer les fils.
