Bonjour,

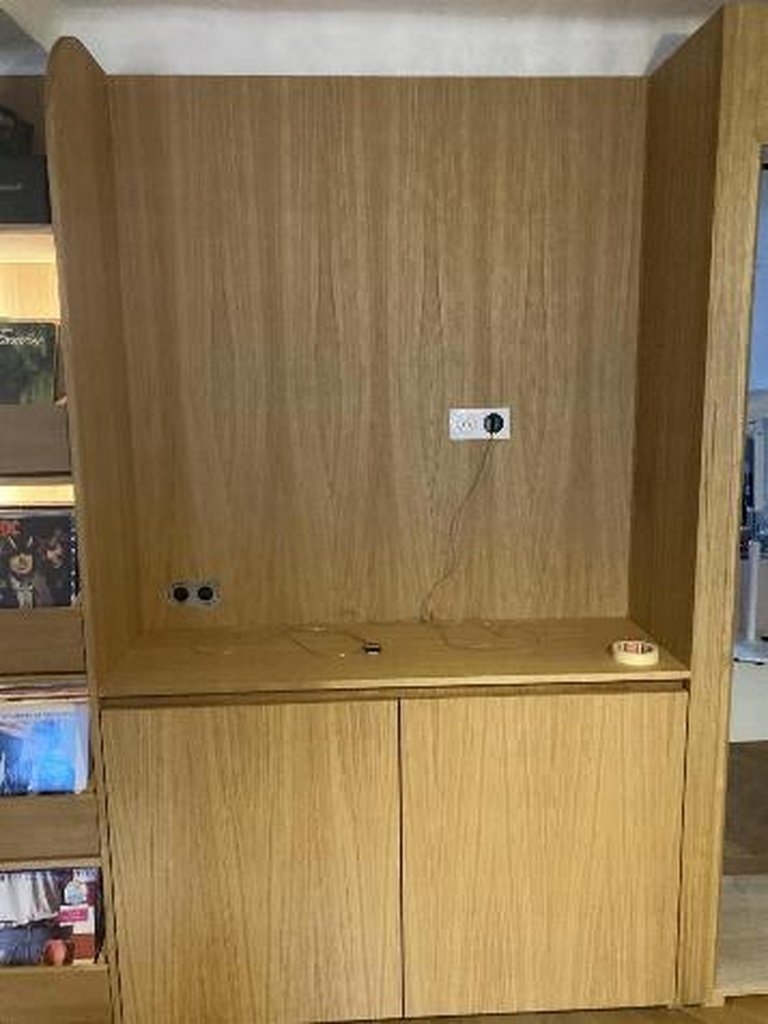

Tout nouveau sur le forum je me pose une question sur la résistance des panneaux de latté chêne. En effet, j'ai réalisé un meuble pour accueillir une télévision et des vinyles et ce n'est qu'une fois après avoir fixé le meuble au sol et au mur que je me suis posé la question de la fixation du support de la télévision (ce qui sous-entend que je n'ai positionné de renforts particuliers derrière le panneau qui va accueillir ce support TV et que je n'ai pas envie de tout re-démonter).
D'où mon interrogation sur la résistance à l'arrachement d'un panneau de latté chêne en 18mm (environ 1300x1200mm) pris, en collage, sur 3 de ses faces contre les autres parties du meuble et fixé au mur sur sa partie haute.
Mon but est de placer un support TV d'environ 8kg avec un déport (c'est à dire pour avancer la TV et la faire pivoter) et qui va supporter une TV d'environ 20kg.
A votre avis, l'utilisation de vis bois (6 au total) de bonne qualité (type SPAX avec filetage total) en 5x40 est-il suffisant ? Sinon quelle autre méthode selon-vous ?
Merci de votre expertise.
5 réponses
Je réponds à côté faute de compétence, mais sinon il faut faire le deuil d'une fixation murale et poser la TV sur son support sur le meuble, "à l'ancienne"... Ça n'est pas bien grave.
Encore plus simple, il faut qu'il fasse carrément son deuil de la TV, non ?
Ah zut, je réponds à côté aussi
C'est pour l'instant effectivement la solution adoptée :-)

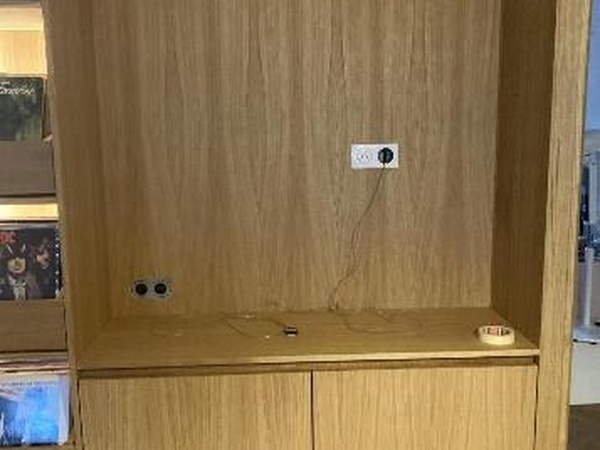

Mais les prises (en bas à gauche) ont été positionnées pour être visibles.
Ah, c'est c** de n'y réfléchir qu'après que tout soit monté, et rendu indémontable sans dégâts !
Une solution possible, maintenant. Prévoir un nouveau dos, ajusté à l'intérieur de ta niche. Tu y fixes ta platine support d'écran, par boulonnage, avec rondelles et écrous, à l'arrière. En compensation de la surépaisseur crée par ces rondelles et écrous, tu y fixes/colles des bandes de panneau de l'épaisseur qui va bien. Puis, tu viens coller le tout, à l'intérieur de la niche, au dos existant.
Bien sûr, il faudra déporter tes prises et autres dans le nouveau dos.
De cette façon, tu sécurises tes fixations, et en même temps, tu rigidifies le dos, puisqu'il semble difficile, voire impossible d'aller le raccrocher au mur arrière facilement, en l'état.
Bonjour,
Comme il n'est pas possible de bouger le meuble et que 19mm de latté c'est un peu juste pour fixer un poids pareil, je pense que j'irai directement me fixer dans le mur derrière, à travers le fond du meuble. Comment est constitué ledit mur ?
Bonjour Baptiste,
c'est effectivement une option que j'ai envisagée. Entre le panneau de latté et le mur il doit y avoir entre 5 et 7 cm. C'est du vieux mur en pierres avec une épaisseur d'enduit friable. J'imaginais utiliser des vis à béton de 15cm (comme celles utilisées pour fixer les châssis de fenêtres)
Je ne mettrais pas des vis à bois ou autres chevilles, mais des boulons/écrous de 6 mm passés à travers le bois, les écrous derrière le panneau, avec de bonnes rondelles pour élargir la contrainte, tout cela bien serré. Le bois sera pris en sandwich avec l'écrou de l'autre coté, cela réduira les contraintes de cisaillement.
Mais j'aurais quand même prévu plus épais pour l'épaisseur du bois...
Merci pour votre réponse. Malheureusement dans l'état je ne peux pas passer les mains derrière le meuble. En pareil cas c'est ce que j'aurais prévu également de faire en mettant deux tasseaux de renfort horizontaux en plus des écrous/boulons/rondelles pour limiter les contraintes
Nico20200 Le meuble ne peut plus être déplacé ??? Ben, fallait y penser avant... Des vis seront très insuffisantes, avec 30 kg en déport.
Dans ce cas, il faut reconstruire une structure dans la niche, une sorte de boite, fixée au fond, et sur le plancher de la niche, dans laquelle tu pourras insérer les boulons/écrous.
Tu vas perdre en profondeur, mais tant pis.
le latté c'est du résineux dedans, avec deux petits 3mm de mdf en façades. pas forcément hyper résistant à l'arrachement. Si la tv a du déport et que j'avais un doute, je mettrais des molly plutôt que des vis à bois. (s'il y a un peu de place derrière le panneau)
La longueur du déport va augmenter drastiquement (exponentiellement?) la force d'arrachement sur les vis du haut, et s'il fallait regarder les chiffres, c'est ça qui joue le plus.
autre option, s'il n'y a pas de place derrière, des écrous à griffes montés par derrière, s'il y a possibilité de tirer le meuble.
Merci Timothée pour votre réponse.
Je pensais justement que l'âme du latté chêne étant composée de lattes de bois massif (en résineux donc d'après votre réponse) le rendait plus résistant que de l'OSB par exemple voire avec une résistance proche de celle du bois massif.
Il y a environ 5 à 10 cm de vide entre le meuble et le mur donc possible de passer des chevilles molly mais sur le bois leur fonctionnement est adapté ?
Le meuble ne peut pas être tiré tout simplement : il faut le démonter (fixations au sol, au mur, ...) donc pas possible sans risque de créer plus de dégâts qu'autre chose. J'ai essayé de glisser deux tasseaux pour les visser en même temps que le support TV et prendre les vis dans deux épaisseurs de bois mais impossible (ou alors je m'y prends mal).
A votre avis est ce que intercaler une autre épaisseur de bois (en massif cette fois ci) de 1,8 à 2 cm entre le support et le panneau de latté changerait quelque chose ? Je pense que non vu que cette épaisseur de renfort devrait plutôt être positionnée derrière le panneau
non mais le panneau de latté il va pas se casser, il est largement assez solide, pas besoin de le renforcer. L'arrachement c'est uniquement l'arrachement des vis, et dans du sapin ou mdf, la résistance c'est pas incroyable. Pour moi, dans ce cas, molly et puis c'est bon hein, pas la peine de chercher plus loin. Oui molly c'est adapté pour n'importe quel panneau, c'est généralement utilisé sur du placo (qui lui a une résistance très faible à l'arrachement des vis) mais ça marche aussi si le panneau est en bois. Il faut juste choisir des chevilles faites pour l'épaisseur du panneau, que la partie de la cheville qui se replie ne soit pas dans le panneau mais bien derrière.
sinon des chevilles à bascule, ou cheville à ressort, c'est pareil, et pas besoin d'une pince spéciale.
Pour moi là on est dans un cas de bras de levier: c'est comme essayer d'arracher une vis au pied de biche, et la longueur du pied de biche c'est la débord de l'écran par rapport au fond du meuble, et la force exercée sur le pied de biche, c'est les 2O kilos de l'écran. si l'écran est à 5cm du panneau, pas de problème avec des vis à bois normales. si on le décale de 30 cm, la on commence à avoir une sacrée démultiplication, et la vis peut s'arracher. Avec une molly ou une cheville à bascule, ou un boulonnage par derrière, aucun risque d'arrachement, il faudra que la vis casse, ce qui n'arrivera pas avec juste 20 kilos, on est largement dans les tolérances.)
Alors, oui, et non.
D'abord, et effectivement, si on ne se concentre que sur le sujet de la question initiale, à savoir la résistance à l'arrachement, des chevilles "Molly" ou à bascule peuvent parfaitement apporter une solution. Je suis d'accord là dessus.
Mais se posera un autre problème, avec un tel support déporté, avec 19 kg au bout, et quand on on voit les dimensions utilisées pour les platines de fixation. C'est celui de la rigidité du dos.
J'ai eu une situation similaire, il n'y a pas longtemps, pour un support prevu pour y poser un ordinateur portable. En bout de bras, c'etait ultra souple, et pourtant, c'était fixé à un poteau bois bien rigide.
Ici, avec 19 kg au bout (bien plus lourd qu'un ordi portable), si ça n'arrache plus les vis, c'est le dos qui va encaisser ces forces et être tres souple, et à terme, qui risque de se déformer.
Donc si la solution des chevilles est à retenir, il faudrait tout de même aussi ridifier le dos.
(Je proposais, dans une autre réponse, de doubler le dos, afin de noyer des rondelles/écrous, ce qui avait aussi pour effet de le rigidifier)
Super merci pour toutes ces précisions. Je n'avais effectivement pas pensé à des chevilles à bascules
