Bonjour,
Je cherche à faire une structure en contreplaqué découpé au laser et j'aimerais que cette structure soit démontable. Grosso modo ça sera des lettres en 3D d'une 50aine de cm de hauteur (ou moins) à poser au sol. Donc pas de grosse contrainte structurelle.
Comme je ne vais pas souvent les utiliser, j'aimerais pouvoir tout démonter pour un stockage du contreplaqué à plat.
Mon problème est que idéalement le contreplaqué devrait faire 5mm d'épaisseur ce qui rend compliqué de faire un système de fixation qui ne traverse pas complètement le contreplaqué.
A la base je voulais utiliser des inserts filetés, mais il ne semble pas en exister de moins de 5mm de profondeur.
Savez-vous s'il en existe? Sinon auriez-vous des idées pour le système de fixation?
Merci d'avance.
6 réponses
Bonjour,
Il existe également des rivets filetés, plutôt employés dans le métal, mais ça peut se tester dans un contreplaqué dense, genre bouleau... Je viserais l'alu, avec une tête fraisée, une goutte de colle cyanoacrylate pour bloquer la rotation, et si nécessaire affleurage du verso en mode prudent...
Jean
PS, en vrai j'ai pas bien compris où étaient logés les rivets sur le dessin que tu as posté... C'est grave ?
en vrai j'ai pas bien compris où étaient logés les rivets sur le dessin que tu as posté... C'est grave ?
C'est normal je ne sais pas encore où je vais les mettre, pour l'instant j'ai la forme globale que je veux atteindre (la lettre en 3D) et j'étudie les différentes possibilités d'arriver à cette forme.
Le coup insert pour métal + colle semble pas mal. Un autre commentaire a mis une référence où on en trouve de 4mm ça serait parfait
Je n'ai pas plus compris où seraient situés ces inserts.
Mais comme je vois que tu t'intéresses particulièrement au 4mm, je me demande si ton idée ne serait pas de les mettre dans le chant de 5mm d'épaisseur.
Attention, un insert diamètre "M4", c'est le diamètre de la vis ou tige filetée qui viendra s'y visser, par son diamètre extérieur !

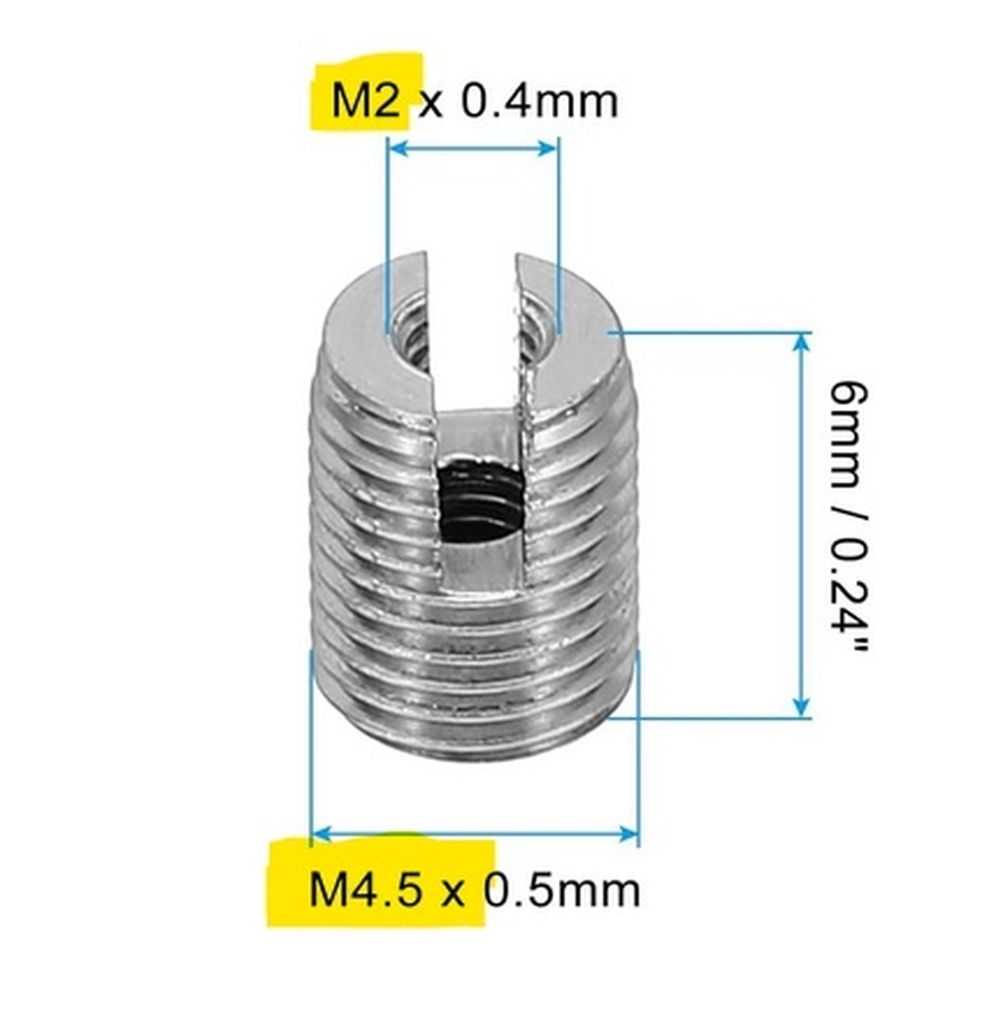

J'ai pris dans la même page, la référence "M2" (donc pour de la vis de 2mm de diamètre). Et on y voit que le diamètre de perçage pour les encastrer va de 4 à 4,3mm.
Si c'est bien dans le chant de 5 que tu souhaites les mettre, aucune chance d'y mettre ce type d'inserts, même en M2.

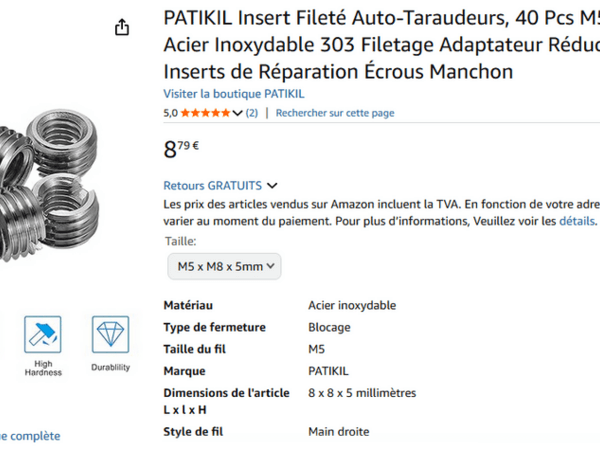

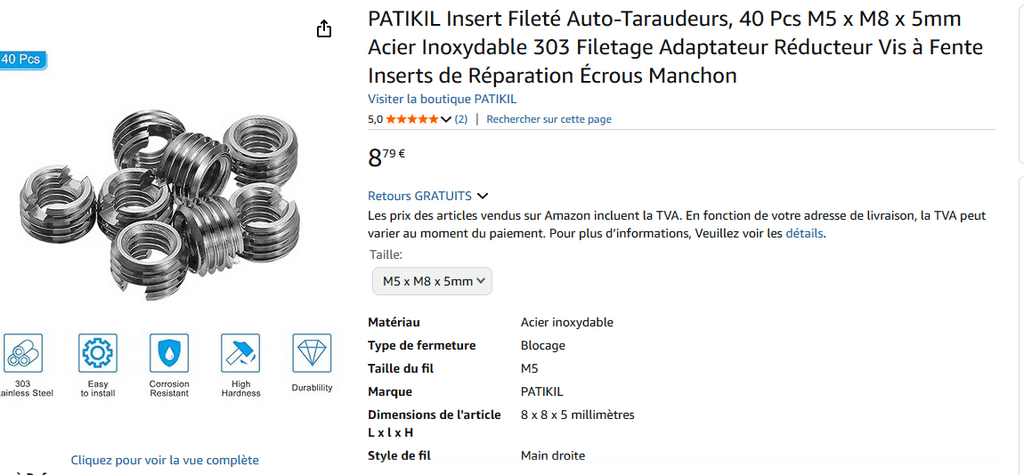

Tu peux peut-être essayer avec des inserts qui servent en mécanique à réparer un filetage.
Si c'est faiblard, tu peux les coller avec de la résine époxy.
Je viens de jeter un oeil à cette ref, ils en font même de 4mm ça serait parfait, je pense que je vais tenter ça
J'essaie de comprendre...

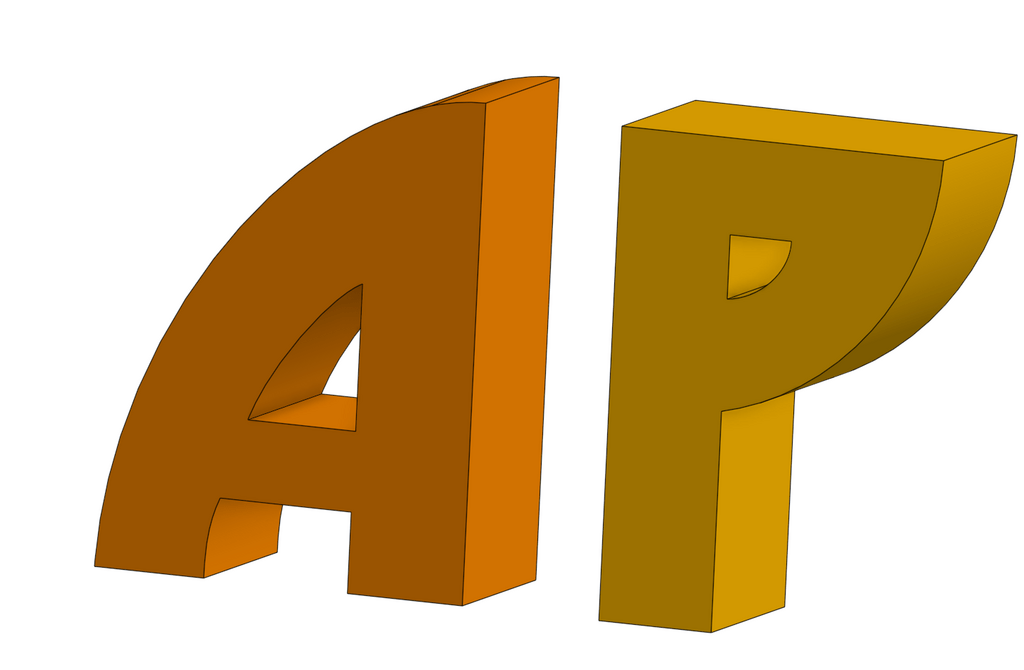

Donc, tu veux fabriquer des lettres sous forme de caissons (comme tes lettres AP en image dans une de tes réponses), tout en contreplaqué de 5mm, mais avec la possibilité de démonter ces lettres, afin de pouvoir stocker à plat.
Ces lettres faisant +/- 500mm de haut, et approximativement, à la seule vue de l'image, +/- 100mm d'épaisseur.
Déjà, tu risque d'avoir un problème de cintrage, dans tes rayons les plus fermés, à moins que tu n'utilises du CP cintrable.
Sinon, il est prévu quel genre de finition ? Concernant les chants ou jonction, si tu fais un système de queues droites, ça se fini comment ?
Il me paraît difficile de concilier un tel concept de lettres démontables, tout en ayant une finition propre, sans joint ou assemblages visibles, au niveau de ces jonctions.

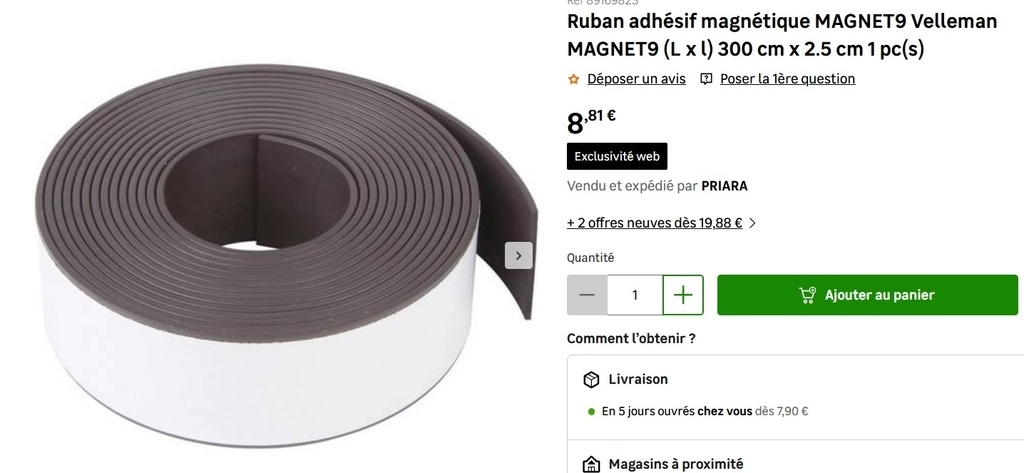

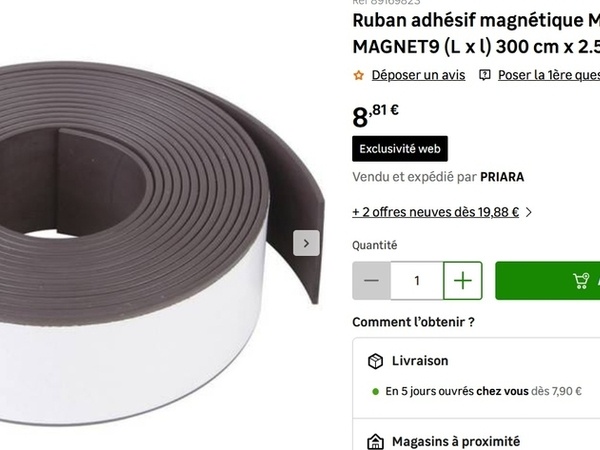

Une solution pourrait être de coller une épaisseur plus importante, à l'intérieur des lettres, et en retrait du chant de 5mm restant visible, de façon à former une feuillure, pour recevoir tes panneaux de cotés. Puis d'y coller deux bandes magnétiques (de ce genre) (une sur le chant du panneau formant feuillure, l'autre au dos de tes panneaux de cotés.
Bonjour.
Pour les inserts je ne sais pas.
Il manque quelques infos pour proposer d’autres solutions.
Si les lettres sont suffisamment légères je ferai ça avec des aimants incrustés / collés.
Désolé j'en suis encore au tout début de ma réflexion d'où le manque de détails. Pour l'instant j'essaie de voir la faisabilité avant de me lancer dans la conception.
L'idée est de faire d'avoir un effet 3D sur des lettres comme sur cette image. Chaque face et tranches des lettres serait coupées dans du contreplaqué puis assemblées avec un assemblage en queue droite. Vu qu'il y a des courbes, j'ai prévu de faire du "living hinge" sur les tranches.
Initialement je pensais tout coller ensemble, c'est le plus commun quand on fait un assemblage en queues droites. Mais une fois tout monté ça va prendre pas mal de place à stocker. Donc je réfléchi à comment pouvoir faire un système de démontage sans que ça s'abime avec le temps.
Le coup des aimants c'est pas con, faut que je regarde si c'est assez puissant pour tenir ensemble.
Bonjour,
Le coup des aimants c'est pas con, faut que je regarde si c'est assez puissant pour tenir ensemble.
Certains aimants, même de petite taille, sont tellement puissants qu'il est recommandé de les manipuler en mettant des EPI (gants, lunettes).
Chercher sur supermagnete.fr/
