Bonjour à tous,
En regardant les pas à pas de BingoDS, je me suis aperçu qu'il semblait manquer une pièce sur ma machine :

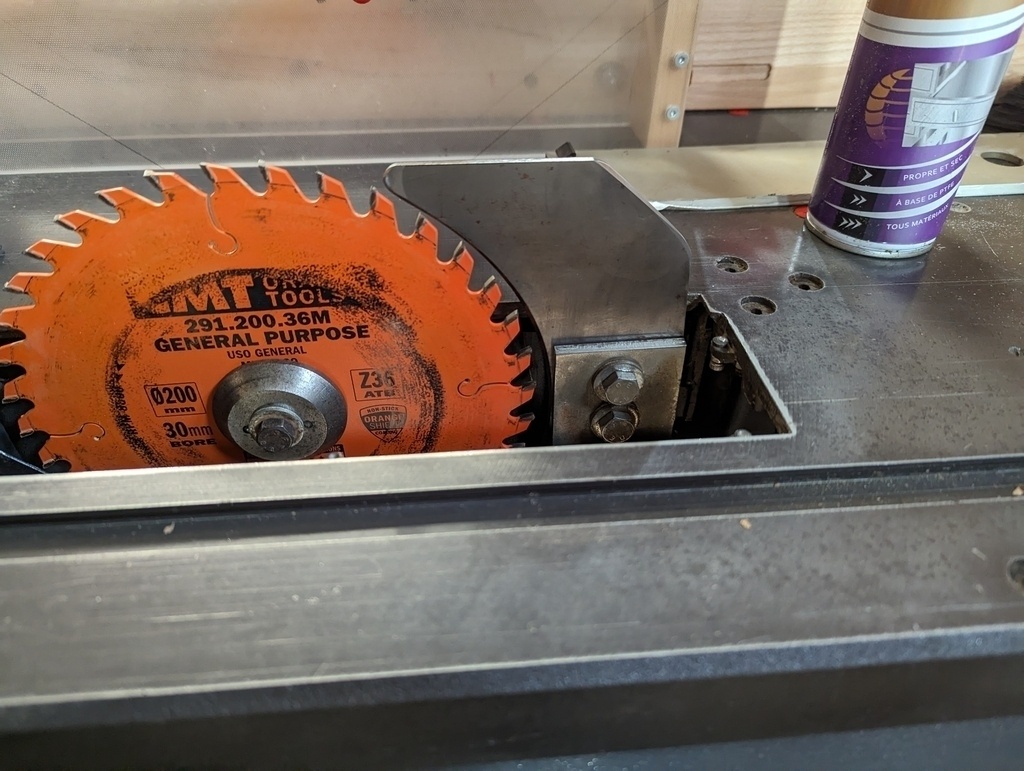

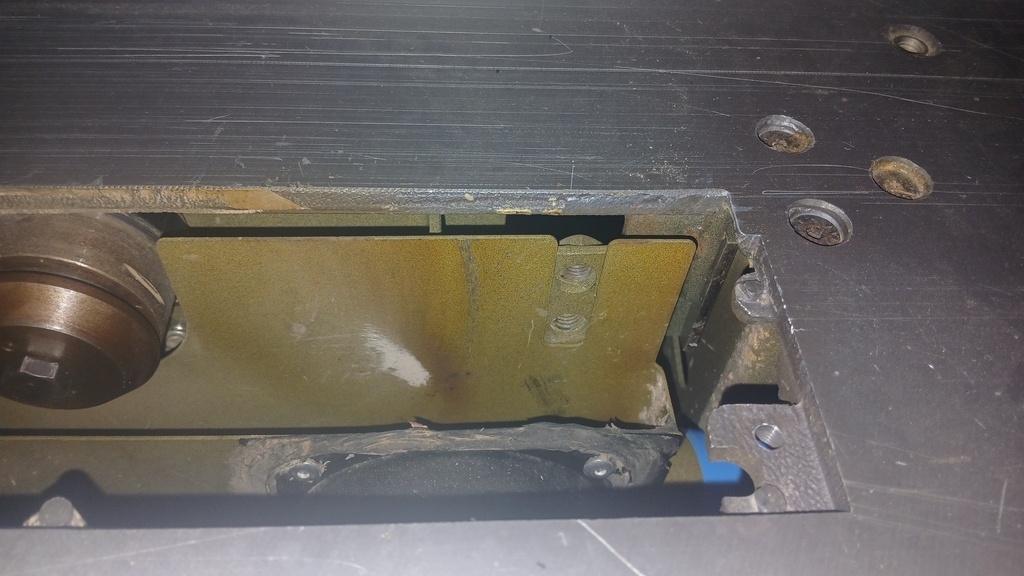

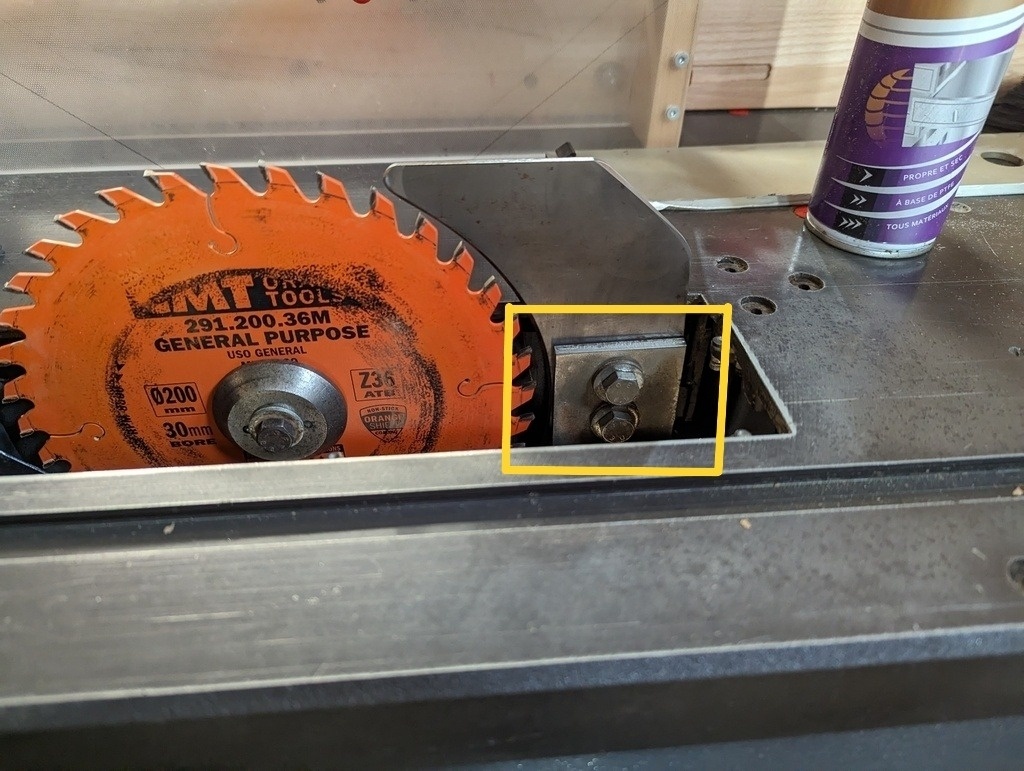

Il semble que je n'ai pas les pièces entourées en jaune (et rouge sur le plan) dans les images ci dessous. (Les images avec la lame sont celles de BingoDS. L'autre image est la mienne.) J'ai également regardé le manuel et il semble bien qu'il manque ces pièces à mon outil.
Je pense pouvoir facilement refaire 2 carrés de métal avec des trous. Néanmoins je suis pas certains de bien comprendre l'ordre de montage. Pourriez vous me confirmer que la plaque 212 est placée devant le couteau diviseur (213), lui même devant la plaque 214, elle même devant le plaque 205 ? Aussi si quelqu'un pourrait m'indiquer l'épaisseur des tôles 212 et 214, cela m'aiderait bcp ! J'imagine que l'épaisseur est faite pour centrer la lame de la scie par rapport au couteau diviseur. Ca me semble pas négligeable en terme de sécurité donc.
(J'en profite au passage pour remercier BingoDS pour ce super pas à pas ! :) - ceci est une aide incroyable ! )
Bonne journée à tous,
Merci,
Léo
2 réponses
bonjour,

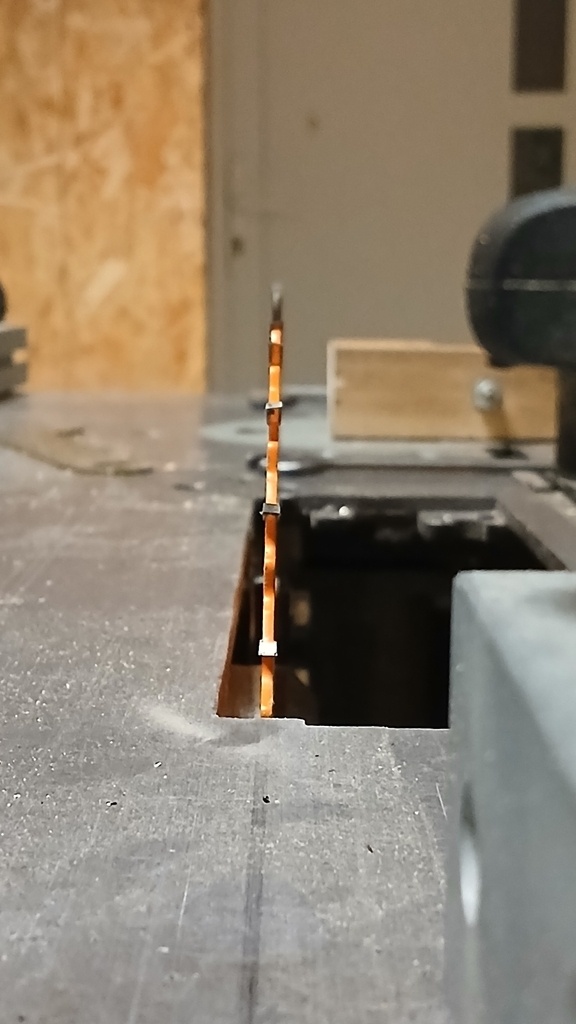

j'ai eu le même problème avec une Kity 419. En comme le dit Caillou 34 c'est le couteau diviseur qui doit être aligné sur la scie et pour bien centrer le couteau sur la Lame qui a une épaisseur de 2,8 mm, il a fallu que j'insère entre le châssis de la machine et le couteau diviseur une cale de 2,8mm d'épaisseur et j'en ai une de l'autre coté du couteau diviseur de 3 mm d'épaisseur (en fait, l'épaisseur de l'autre coté du couteau diviseur a moins d'importance). Sur le site de PROBOIS, ils te proposent la pièce à 17€ frais de livraison inclus si tu veux éviter de réaliser toi même la pièce.
Bien cordialement
les pièces 212 sont des cales en somme ils permettent d'aligner le diiseur avec la lame. il doit y en avoir (peut-être) de différentes épaisseurs en tout cas il y a un empilage a faire devant et le reste derrière.Peut-être que tu en a qu'une de chaque cotés pour que le diviseur soit bien tenu. Il faut absolument que la lame soit alignée avec le diviseur.
Cordialement.
