Bonjour,
Il y a quelque chose que j'ai du mal à m'expliquer dans le schéma électrique de mon vieux combiné Robland X310 (monophasé d'origine).
Je m'apprête à changer le contacteur magnétique et le relais thermique.

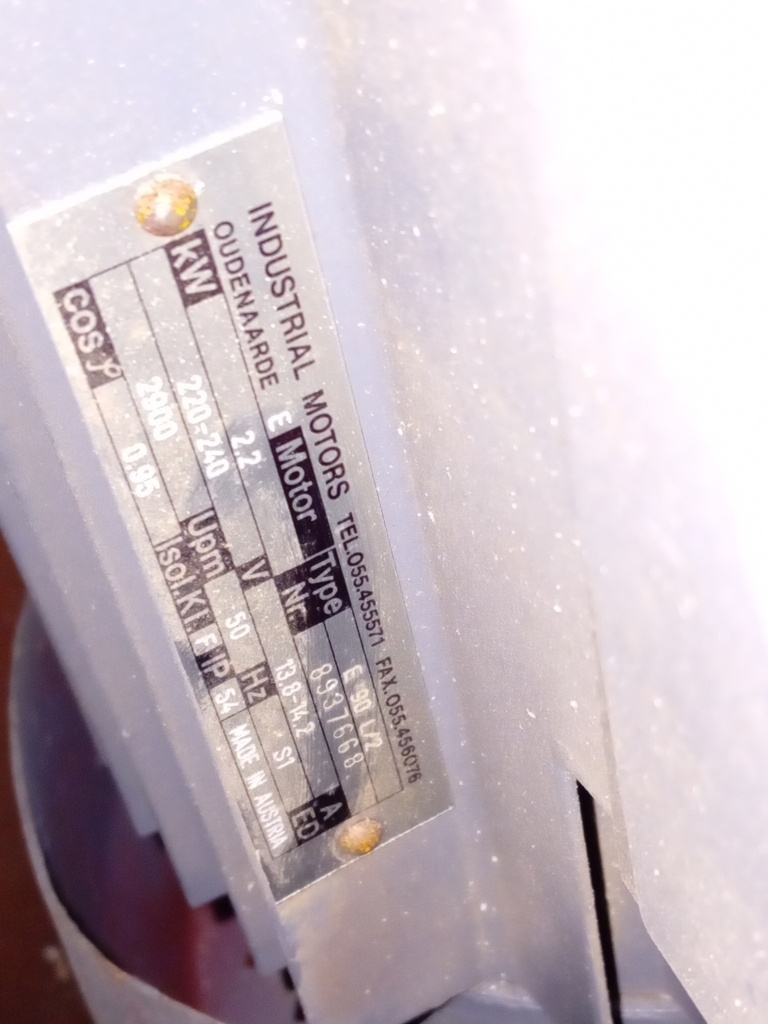

Mon souci : le relais thermique actuellement monté a une plage de réglage de 5/8A alors que l'intensité indiquée sur les plaques moteur c'est 13.8/14.2 A.
Si je ne dis pas de bêtise (mais c'est possible), avec 8 ampères, ça doit faire une puissance max d'environ 1700 watts, ce qui me paraît peu et même loin des 2.2Kw indiqués sur la plaque moteur.

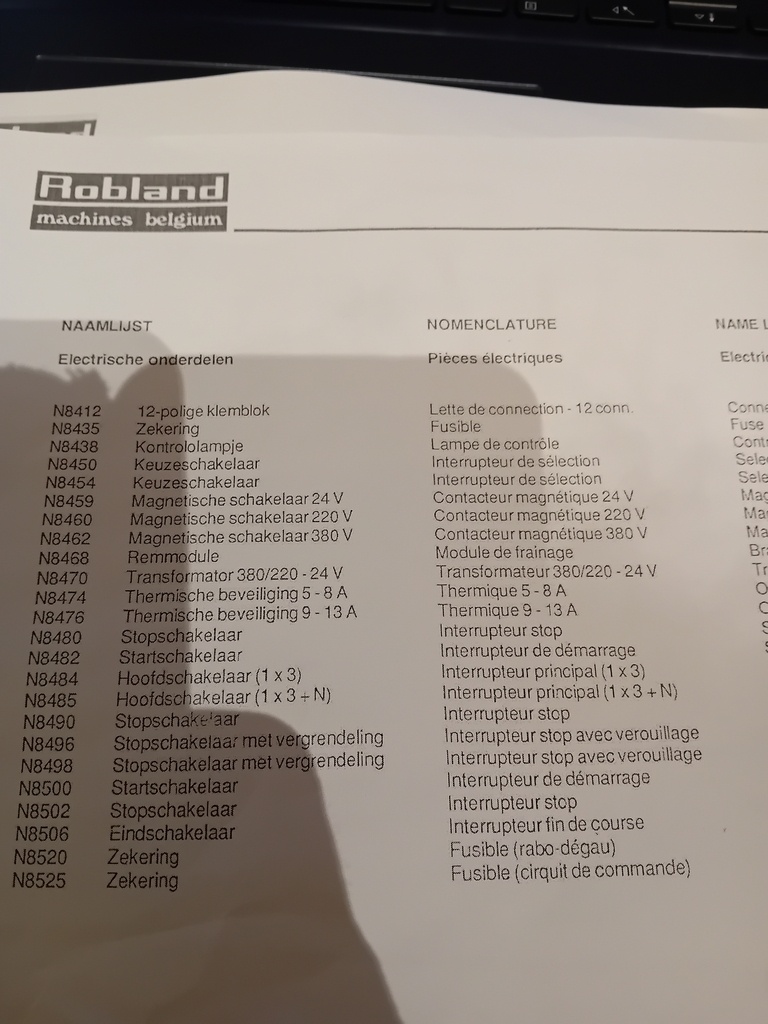

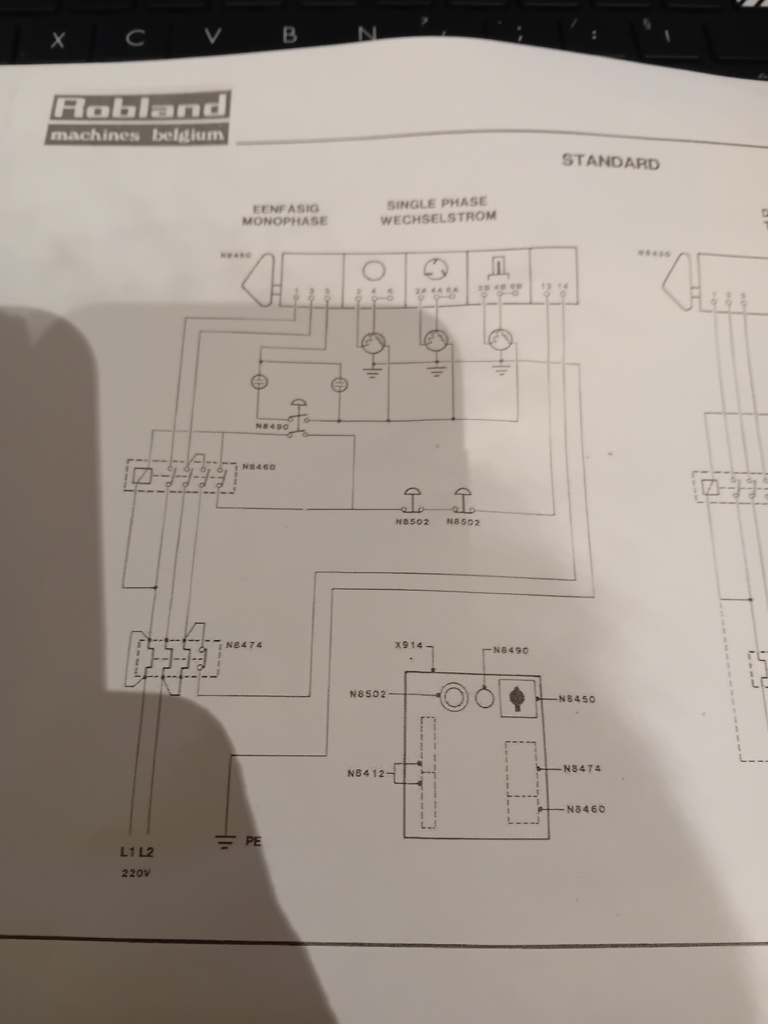

Et ce qui m'étonne le plus : sur le schéma électrique (cf. pièce jointe), c'est bien indiqué "relais thermique 5/8 A"... et les moteurs sont bien ceux d'origine.
Y a-t-il une explication ? quelque chose que vous pourriez m'aider à comprendre ?

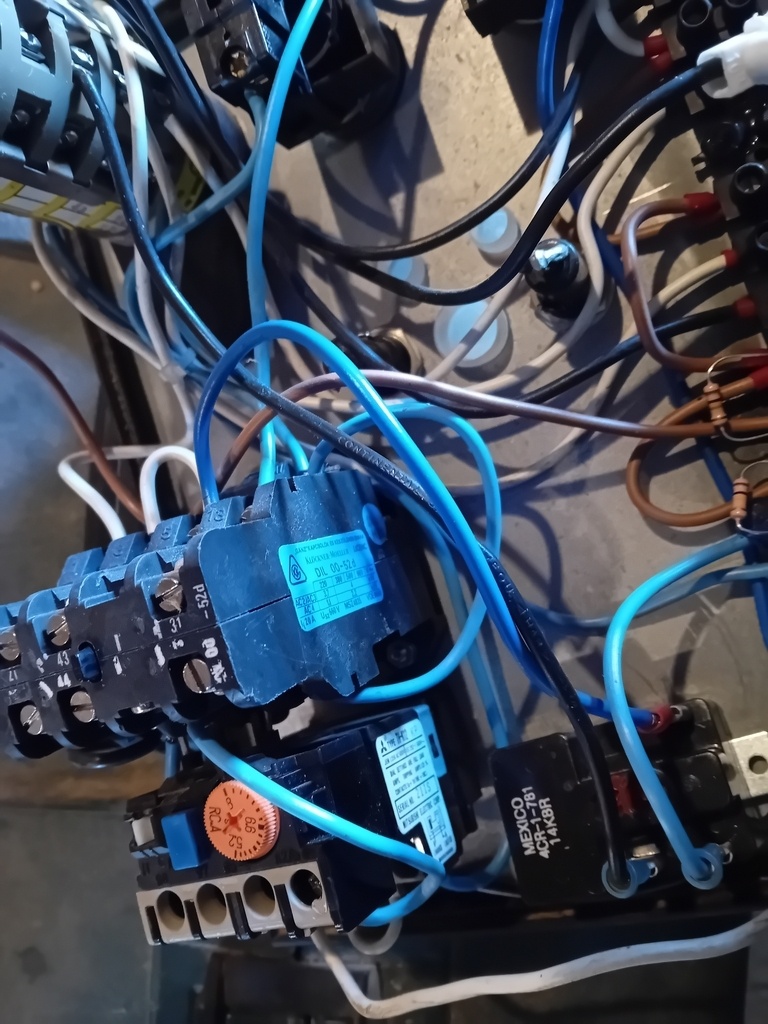

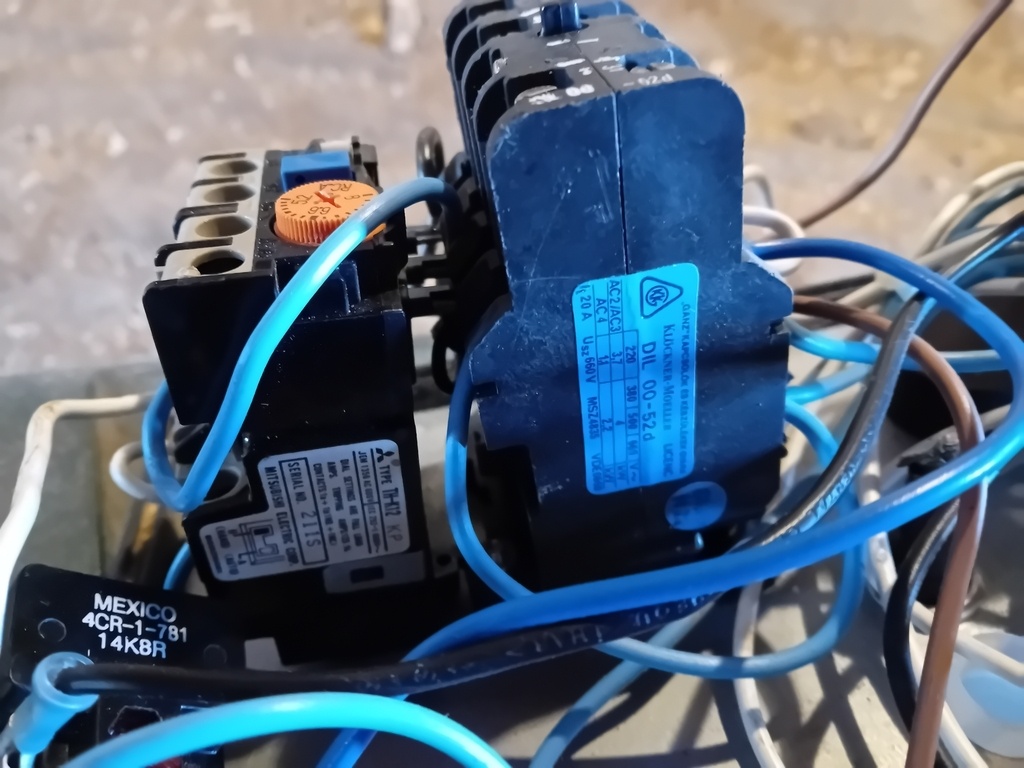

Autre chose : apparemment, ce serait un relais de démarrage sur la deuxième photo en bas à droite. Pourquoi y en a-t-il un alors que sur le schéma je n'en vois pas ?
Merci d'avance à ceux qui pourront m'aider.
Cordialement,
Manu
