Comment installer des charnières cylindriques?

Bonjour à tous!

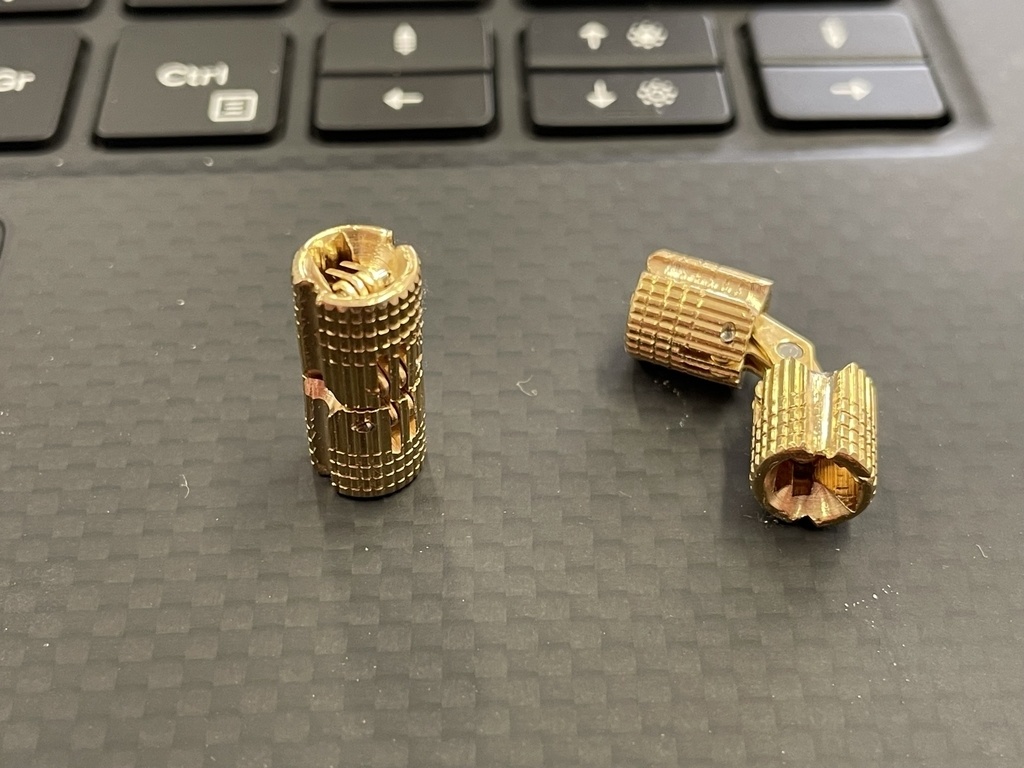

J'ai acheté des charnières invisibles cylindriques pour installer sur ma boite.
Auriez-vous un tuto ou mode d'emploi pour les installer? svp

merci

Alex

Connectez-vous pour ajouter un commentaire.
?

2 réponses

2
Dreo

Bonjour,
J'ai déjà installé ce type de charnière sur une boîte. Je n'ai pas de tuto ni de méthode particulière.
Il faut faire deux trous du diamètre de la charnière bien l'un en face de l'autre dans le corps de la boîte et le couvercle, trous de la profondeur précise de ls charnière. On peut s'aider d'un centreur genre ceux utilisés pour les tourillons. Bien les positionner, et on peut les coller pour éviter qu'elles ne sortent de leur emplacement mais je me souviens que ça fonctionnait très bien sans colle.
Il est nécessaire de faire un chanfrein sur le corps de la boite et de son couvercle pour permettre l'ouverture.
Elles demandent un peu de soin et de précision mais ça marche. Ces charnières, invisibles de l'extérieur, vont très bien pour des boîtes.

Erebor
( Modifié )
Je suis d'accord

De mémoire sur les miennes il y avait une petite vis qui permettait de les verrouiller en position une fois installées (elle élargissait le corps dans le trou.
Effectivement il faut être précis mais sinon ce n'est pas sorcier. Par contre attention elles sont très fragiles, sur la boite sur laquelle je les avais installées le couvercle avait un peu travaillé et une des 2 charnière s'était voilée.

Dreo

En effet il y a une petite vis qui permet de bloquer la charnière dans le trou.

Connectez-vous pour ajouter un commentaire.
0
glaude

Tu fais un premier trou sur ton coffret et tu y loges un centreur à tourillon . Tu places ensuite ta porte/couvercle précisément et tu appuie afin de la marquer. il te reste à faire un trou à cet endroit. Celles que j'ai posé tiennent avec une vis, avec de la colle je suis réservé si un jour il faut démonter afin de faire une petite réparation

Lebordelois
( Modifié )

Merci pour vos réponses!
Effectivement c'est pas bien compliqué mais j'ai fait plusieurs expérimentations avant de me lancer sur ma boite.
Par contre j'ai été trop généreux pour la profondeur des trous pour accueillir les charnières.
Et quand j'ai voulu encastrer la partie dans le couvercle, la partie dans la boite s'est plus enfoncé. ( je vous mets des photos )
Oui Erebor à partir des charnières de 10 mm une vis pour expanser et maintenir dans le trou mais moi en perçant à 8 mm pour une charnière de 8 mm ça rentre en forçant et reste en place.
On peut même mettre une vis pour verrouiller complètement. ( indiqué par la flèche )
Je mets cette vidéo qui explique comment installer les charnières cylindrique c'est en anglais mais compréhensif. Installation charnières invisibles cylindriques

Erebor

Au début j'avais fait comme toi et j'avais percé juste et entré en forçant un peu. Par contre le jour où la charnière s'est un peu voilée j'ai du la détruire complètement pour la sortir. C'est dommage parce que je pense que j'aurai pu la réparer elle était juste un peu tordue. Du coup j'ai repercé avec un jeu de 0.5mm et j'ai utilisé les vis d'expansion et de maintien pour avoir quelque chose de moins destructif la prochaine fois.

Lebordelois

Effectivement ça aurait pu clairement m’arriver en y repensant.
La prochaine fois je prévoirai de prendre des charnières avec la partie expansion 😉
