Folgansky

Mécanisme arrêt


Je pense que le mécanisme est perfectible, que l'on peut se passer d'aimant (ou pas, je me pencherai sur la question).

Je cherchais une alternative pour le tiroir à sortie totale de Boris qui a été mentionné plus tôt dans la soirée.


Discussions

Folgansky a publié la trouvaille "Mécanisme arrêt".
il y a 1 an
Folgansky
( Modifié )

Avec des feuillures notamment, il y a moyen de faire pivoter le taquet et bloquer le coulissement. A voir s'il n'y a pas trop de jeu dans ce type de montage, voire fixer la pièce sur un axe pour éviter qu'elle ne se coince en "diagonale"
edit: Choisir plutôt de faire une mortaise et un taquet ressemblant à un domino

(désolé, si je m'en sers un peu trop comme pense-bête)

jurga

bien vu pour la vidéo ; mais curieux de voir ton alternative en fonctionnement

Kentaro
( Modifié )

Excellent! Je trouve l'idée de l'aimant très bonne pour faire remonter le taquet pivotant.

tarpan
( Modifié )

Par contre il ne me semble pas y avoir de plan B en cas de bloquage... non ?

Folgansky

D'où mon idée de pivot sur cette pièce mobile et enfermée ici

tarpan

Oui, ça limiterait la survenue du blocage mais est-ce que ça l'éliminerait ?

Sinon un trou sur le flanc de la paroi, débouchant sur une fente dans la pièce mobile, pour permettre un déblocage à l'aide d'un simple tournevis plat…

Folgansky

Je pense qu'il ne faut pas de demi-cercle, trop de zone de friction. Donc si c'est avec pivot et à bascule, je vois théoriquement mal les situations où ça coincerait. Encoche à faible pente, même en tirant comme un bourrin ça se coincerait pas.

Kentaro

En fait, une simple languette ressort, cela marche.

tarpan

Folgansky Ah oui, si tu changes carrément le design c'est certain, moi je parlais de celui de la vidéo tel qu'il y est présenté ;)

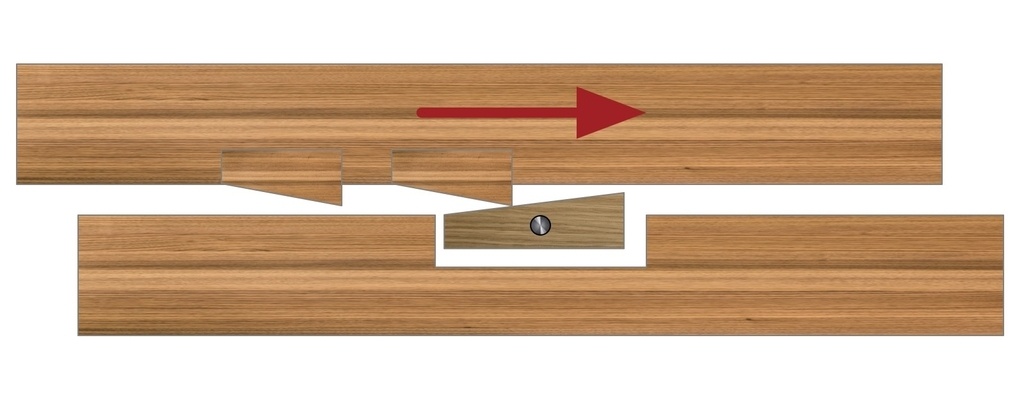

Tu veux parler d'un design plus dans ce genre ?
Avec les "butées" en retrait ans une feuillure par exemple.

Folgansky
( Modifié )

tarpan Oui dans l'idée une forme rectangulaire, mais avec le point de pivot excentré pour que cela bascule tout seul.
Et donc plutôt une encoche dans la partie supérieure comme sur la vidéo (car sur ton dessin il y a de fortes chances que ça coince dans le premier interstice)

tarpan

Folgansky Ton idée fonctionnerait donc sur le seul poids de la partie la plus excentrée c'est ça ?

Pour mon design tu veux dire le risque que ça bascule avant ? oui, suffit là aussi d'excentrer l'axe mais au contraire, vers la partie la plus lourde pour éviter tout basculement indésiré et ne pivoter qu'au passage de l'ergot (et arrondir les angles pour pas que ça racle à la fermeture…

Réflexions intéressantes :)

Folgansky
( Modifié )

tarpan Selon ton plan les ergots sont comprimés par l'ensemble de la partie supérieure qui aura systématiquement tendance à piquer du nez, ce qui poussera d'autant plus le premier ergot dans l'interstice entre la pièce mobile et l'encoche.
Ou alors faut bien jauger l'intervalle pour parer à cela (c'est un problème facilement évitable ou une erreur facile à commettre, c'est selon le point de vue)

Reste la partie supérieure qui aura tendance à piquer du nez et donc à créer des à-coups.

Et pour ta première question, c'est bien ça. La gravité suffit et le seul problème serait une pièce grippée au niveau du pivot mais suffit de faire un trou plus large que le diamètre du pivot. Le son du mécanisme pourrait être plaisant.

lazare

tarpan oui je pensais a la même idée 😉

artiste : Kamwei Fong

Kentaro

une simple languette ressort

C'est ce que je me suis dit aussi !

Ce qui serait bien ça serait un système de blocage qu'on puisse facilement désactiver au besoin pour retirer totalement le tiroir et le transporter.

artiste : Kamwei Fong

Une languette au fond du tiroir qui tombe à travers une rainure quand le tiroir est ouvert à fond ?
On pourrait la soulever avec un doigt et retirer le tiroir.
