Ara

Pour bien comprendre la courbure des marches des escaliers balancés


Cela peut paraître évident à certains mais ça m'a toujours étonné de voir que certaines marches sont concaves et d'autres convexes.

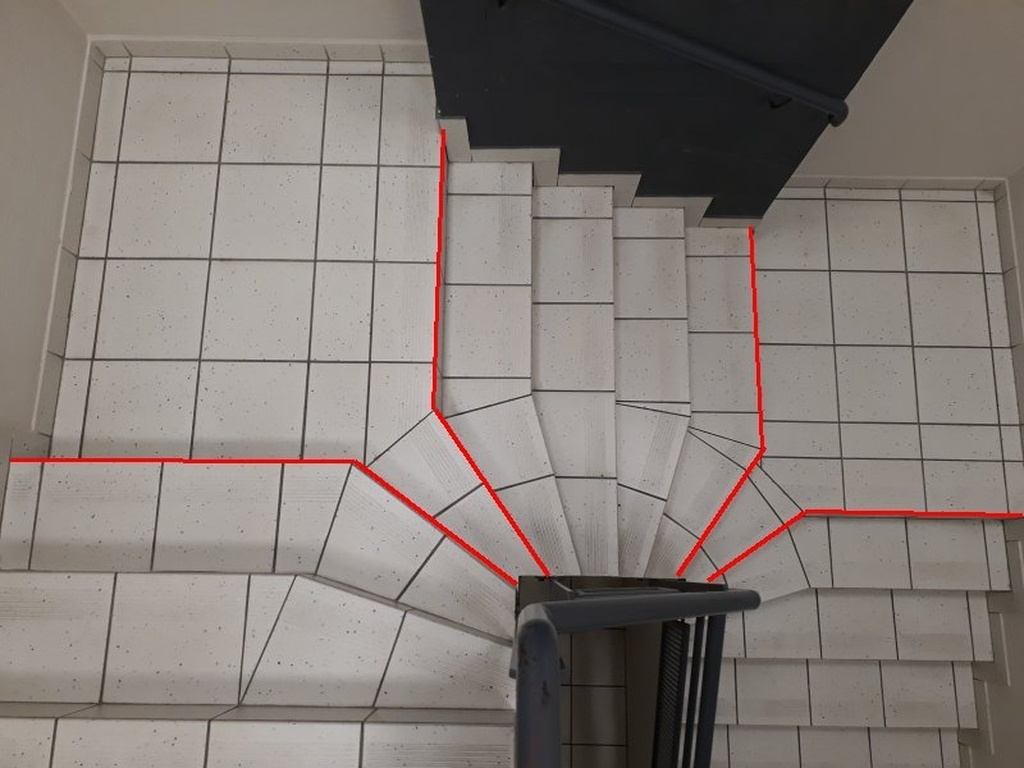

Je pensais bien qu'il y avait une histoire de "quadrature du cercle" et je suis tombé sur cet escalier très "carré", pour lequel la raison des courbures devient visuellement évidente. Je l'ai pris en photo...


Discussions

Ara  a publié la trouvaille "Pour bien comprendre la courbure des marches des escaliers balancés".
il y a 25 jours
etiennedesthuilliers
( Modifié )

eh bien moi je ne comprend pas
et je ne me vois pas présenter un tel escalier a un client
bien amicalement
etienne desthuilliers spécialiste en escalier

racmterrof
( Modifié )

etiennedesthuilliers
Tu ne te vois pas présenter un escalier de cette "forme" a un client,
c'est parce que tu es jeune. Imagine une personne d'un âgé avancé gravissant cette circulation verticale.....
Il est possible qu'elle soit ravie des ces petits paliers.
Qu'en penses-tu cher
MAITRE Menuisier et autres?

etiennedesthuilliers

racmterrof j 'en pense toujours la même chose malgré mon Age canonique et si c' est pour les gens âgés il faudrait mettre une main courante
les marches sont concaves ou convexes , c est pour que les collets soit réguliers et avoir une ligne de foulée régulière ce qui n'est pas le cas ici
mais si vous pensez que c est une réussite je pense que non mais chacun est libre de penser cela
bien amicalement

racmterrof

etiennedesthuilliers cher Étienne, Je n'ai pas écrit que cet escalier était une réussite. J'ai simplement laisser entendre que peut être il répondait dans un lieu précis, à un catégorie de personnes.
Qui peut-etre seront satisfaites que "quelqu'un" ait pensé à eux!

Ara

J'y suis retourné, et j'ai observé où je me positionnais naturellement en montant ces escaliers : à peu près centré, légèrement sur la gauche. Par conséquent j'ai alterné pied droit / pied gauche du début à la fin, la main courante étant à portée. Il n'est pas si mal cet escalier ! Pour un truc carrelé moche et coupé tout droit...

Etign
( Modifié )

Il me semble que dans ce cas, que les marches soient droite ou qu'elles aient été courbe, on est sur un escalier à marches rayonnantes combiné avec un escalier a palier.
On parle de balencement quand les marches commencent a "tourner" alors qu'on est toujours dans une ligne de foulée droite.

Cependant l'idée est interessante et permet une circulation a deux vitesses comme le dit racmterrof .

Ara

Oups, tu as raison Etign, ceci n'est pas un escalier balancé...

Bonbonveronbi

Bonjour,
j'aurai tendance à me ranger à l'avis de notre rampiste préféré.
Bien sûr je n'ai pas les dimensions mais je peux supposer que c'est un carreau de 300 ou 200 donc la ligne de foulée se situe plus ou moins à 450 de la main courante soit en plein pseudo balancement, et j'ai du mal à comprendre avec un tel emmarchement avoir choisi une telle solution technique qui rend l'utilisation de la main courante pour le moins difficile.
Je n'ai pas les données techniques du chantier mais une réalisation avec deux paliers gironnés et des marches droites aurai conjugué zone de préhension de la main courante et repos sur le palier.

Aurelien L
( Modifié )

Pour être plus matheux que menuisier, je ne comprends pas trés bien la notion de concave / convexe dans la cas de l'escalier présenté, dont les lignes sont droites ou obliques.
Concave/ convexe s'applique à de la courbe, non ?

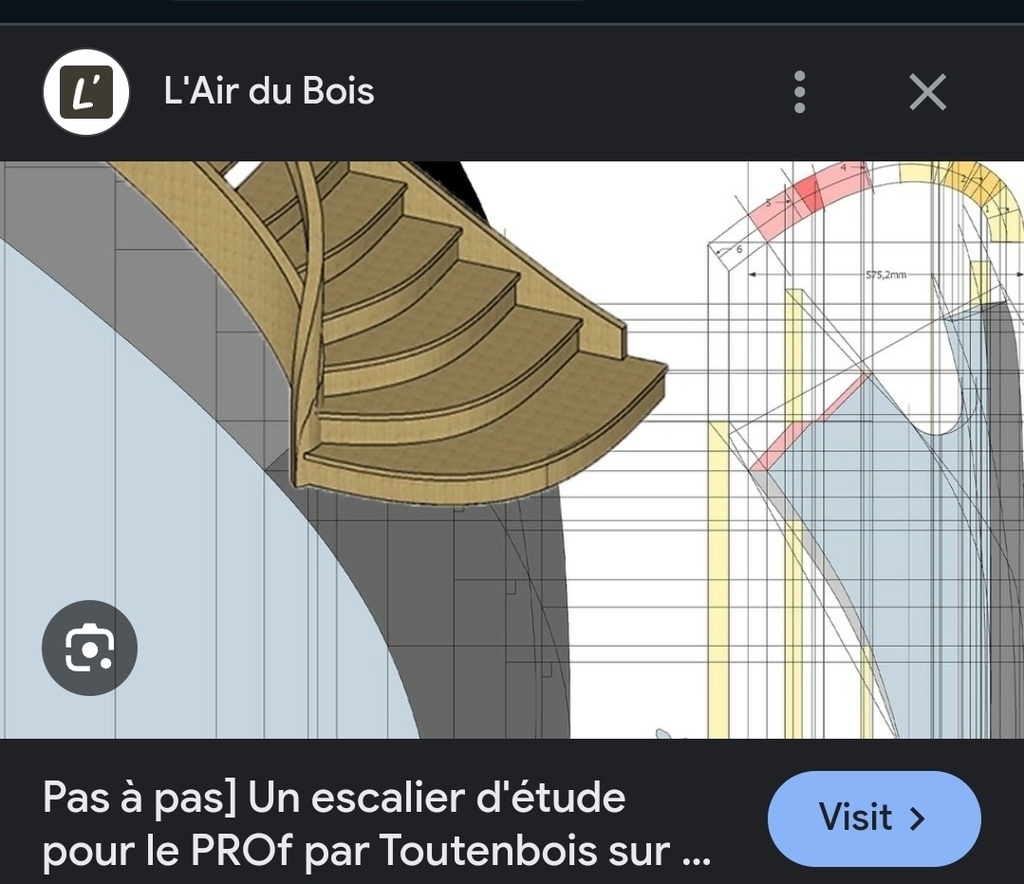

Sur l'exemple 3D joint du même site, les marches sont convexes car une fois sur la marche, quand on regarde la courbe depuis le "centre" de la marche, elle va vers l'extérieur (conv-EX pour se souvenir ;-) )

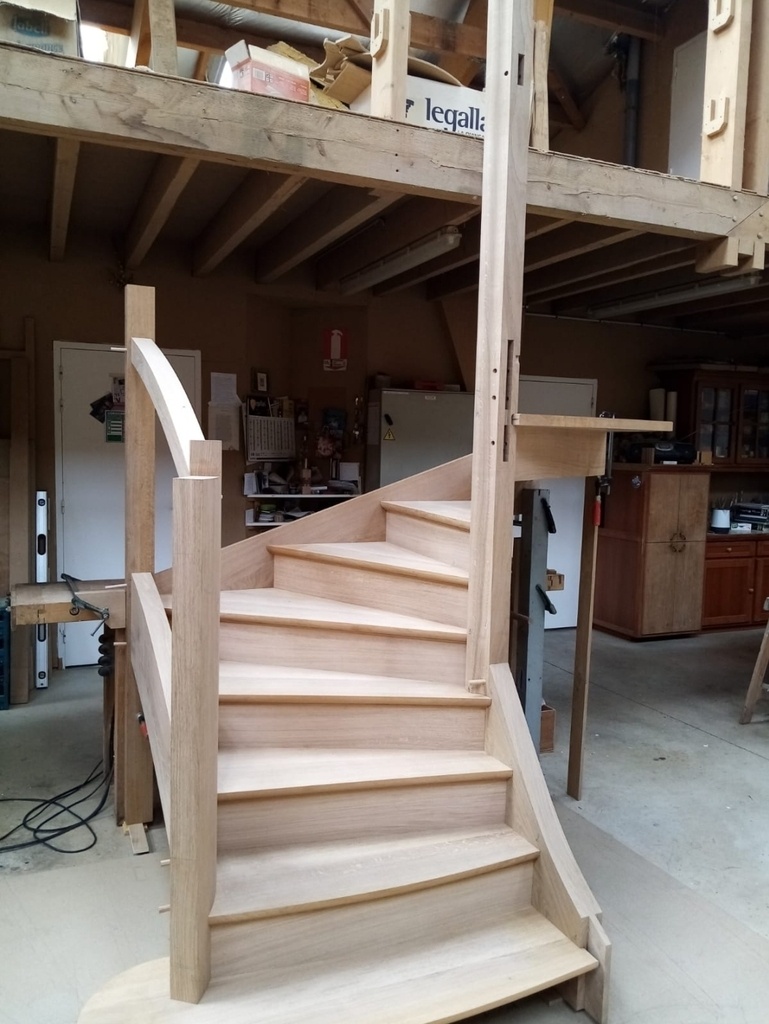

Je mets un autre exemple en cours de réalisation, avec les 2 premières marches légèrement convexes.

Par curiosité, est-ce que vous avez des photos de marches avec courbe concave du coup ?

Ara

Certes, Aurelien L, les marches sont faites avec des segments de droite, mais j'ai déjà vu des escaliers du même genre avec des marches courbes : les deux marches avant le palier sont concaves, et les deux suivantes sont convexes. Malheureusement je ne trouve pas de photo pour illustrer le propos...

Aurelien L

Ah ok Ara, je me représente à peu près la chose sans photo 👍

etiennedesthuilliers

bonjour
pour augmenter la culture de certains sur les escaliers les petites querelles sur la façon de nommer la forme des marches est sans grand intérêt car cela varie d'une région a l 'autre et d 'un pays a l autre
ce qui est intéressant c est de comprendre pourquoi on modifie la forme du nez de marche, dans certain pays et pas dans d autres
de comprendre l intérêt de modifier un balancement et ce que cela apporte sur le plan de l utilisateur pour la monté ou la descente
de la forme des limons et crémaillères , de la forme des gardes corps , des mains courantes de la fluidité de l aspect général de la forme de la sous face, des stylobates et des décorations murales
et de l accueil de l' entrée de l'escalier , son départ
il ni a pas de recette toute faites il s'agit le plus souvent de trouver la moins mauvaise solution et quelque fois une solution réellement esthétique
quant à l'exemple présenté je me permettrai de citer une parole paternel encore un escalier de maçon
, je respecte les maçons mais certains ont un sens du balancement de l'escalier qui m 'a souvent laissé pantois
bien amicalement à tous ceux qui aiment les beaux escaliers
etienne desthuilliers le spécialiste des escaliers qui sortent de l ordinaire
