Boris Beaulant

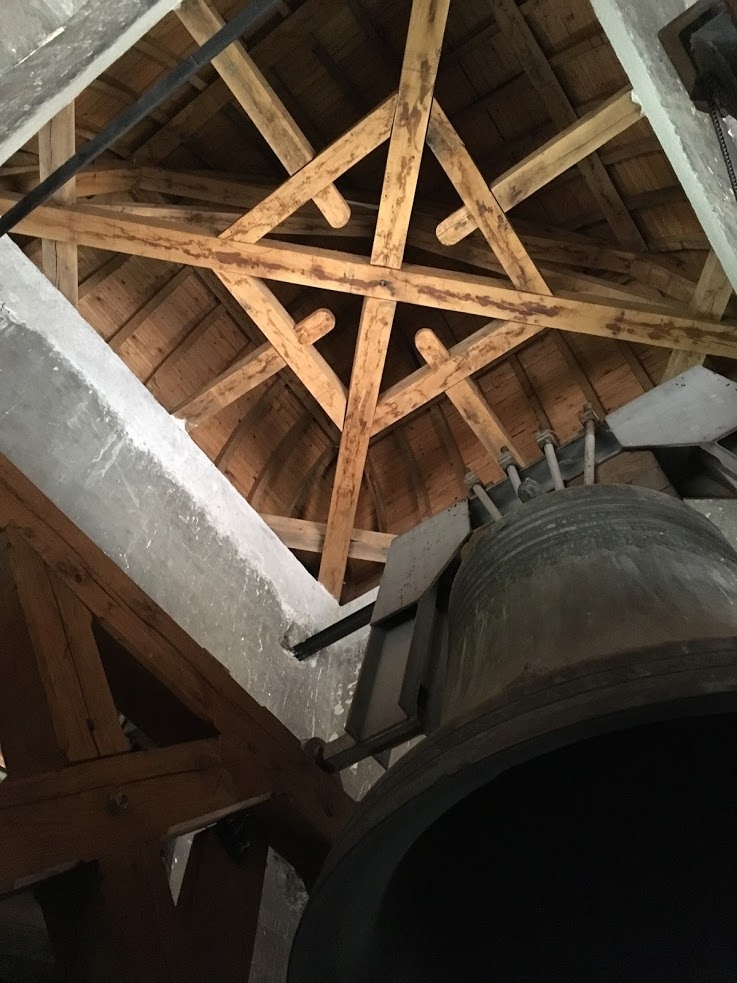

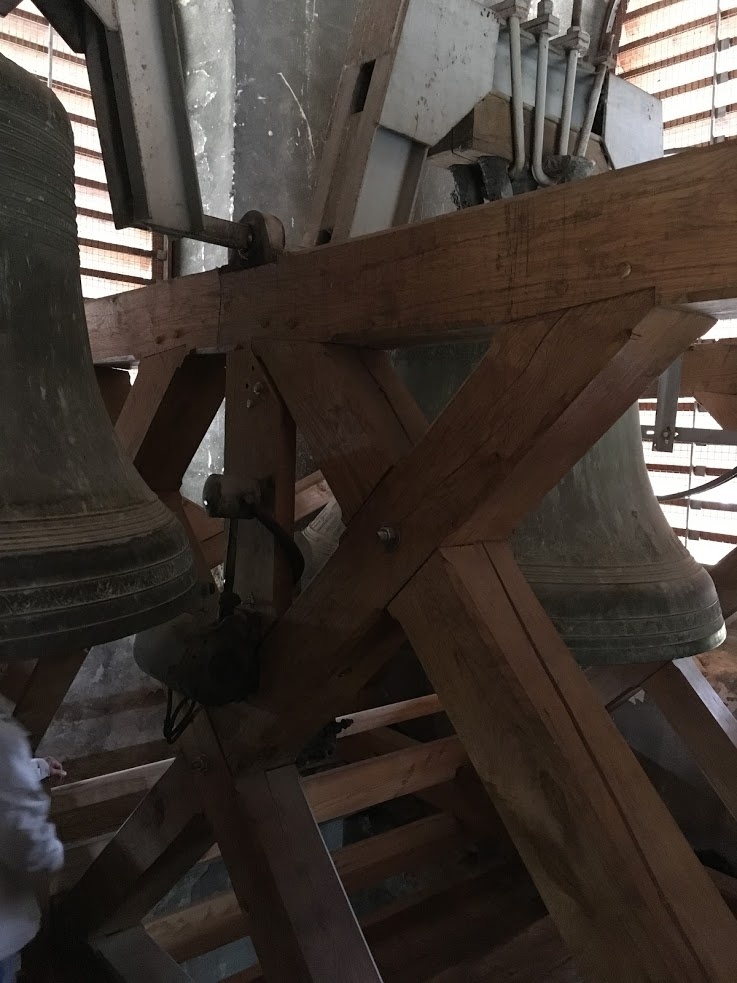

Dans le clocher de l'église de Crest

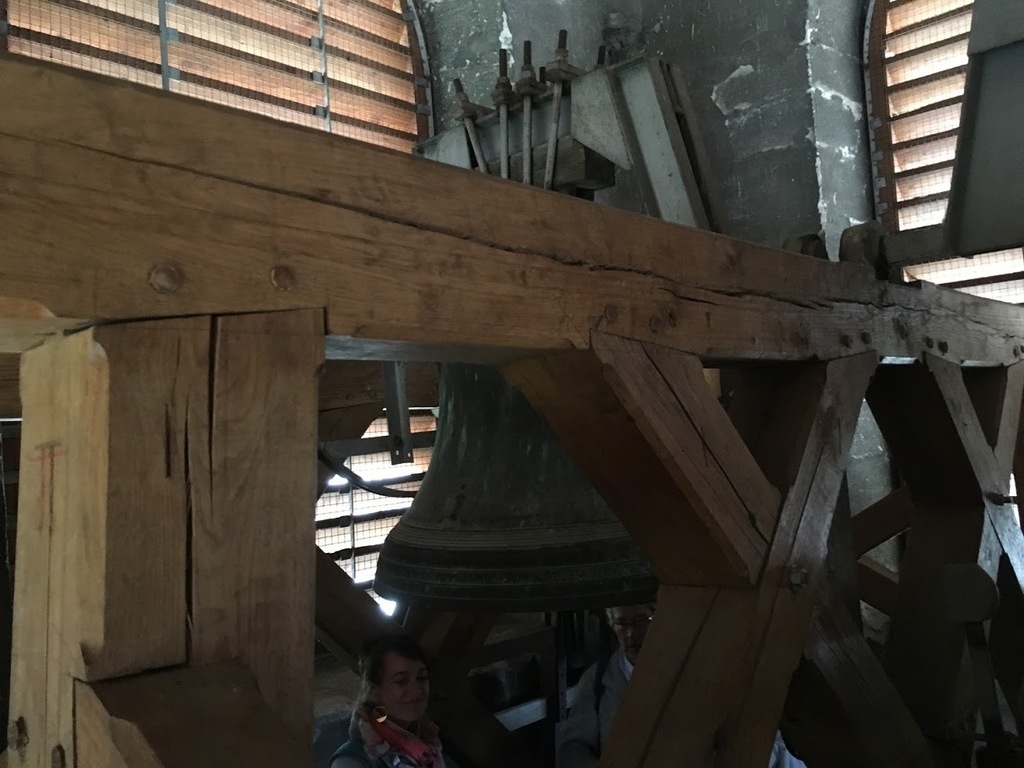

Au détour d'un escalier en colimaçon tout en bois, j'ai pu monter lors des journées du patrimoine dans le clocher de l'église de Crest (26 Drôme), refait à neuf en 2010.

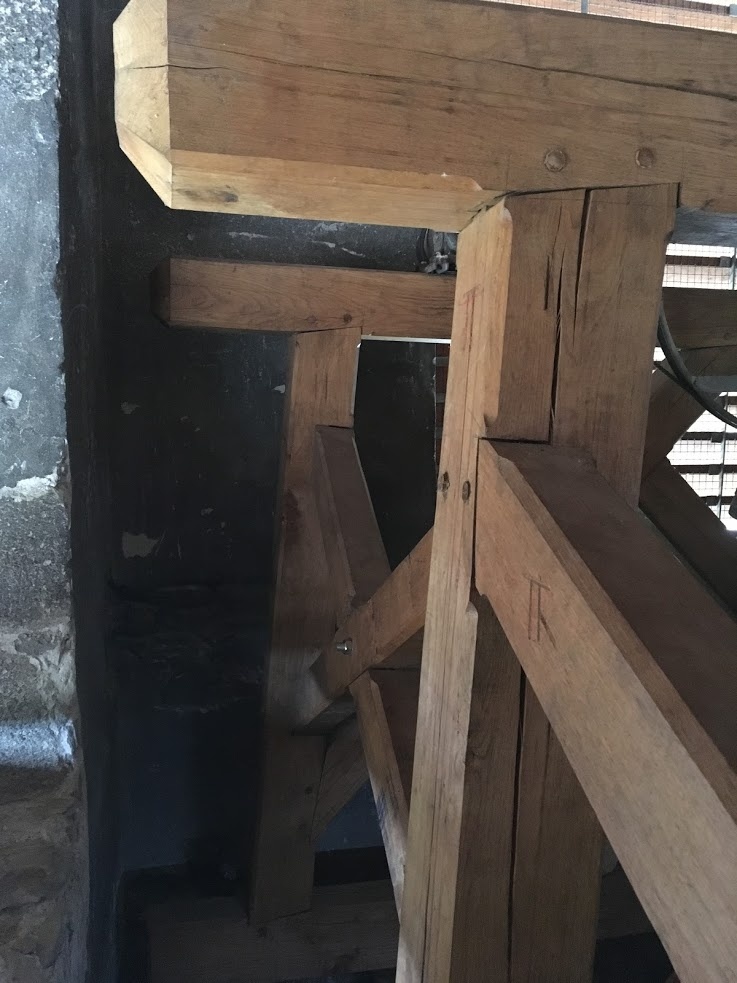

Aux dires de la petite affichette placée à l'entrée, l'ensemble a été refait par les compagnons. Mais amis compagnons qui passez par ici, pouvez vous me donner la signification des symboles inscrits dans les montants de la structure porteuse des cloches ?

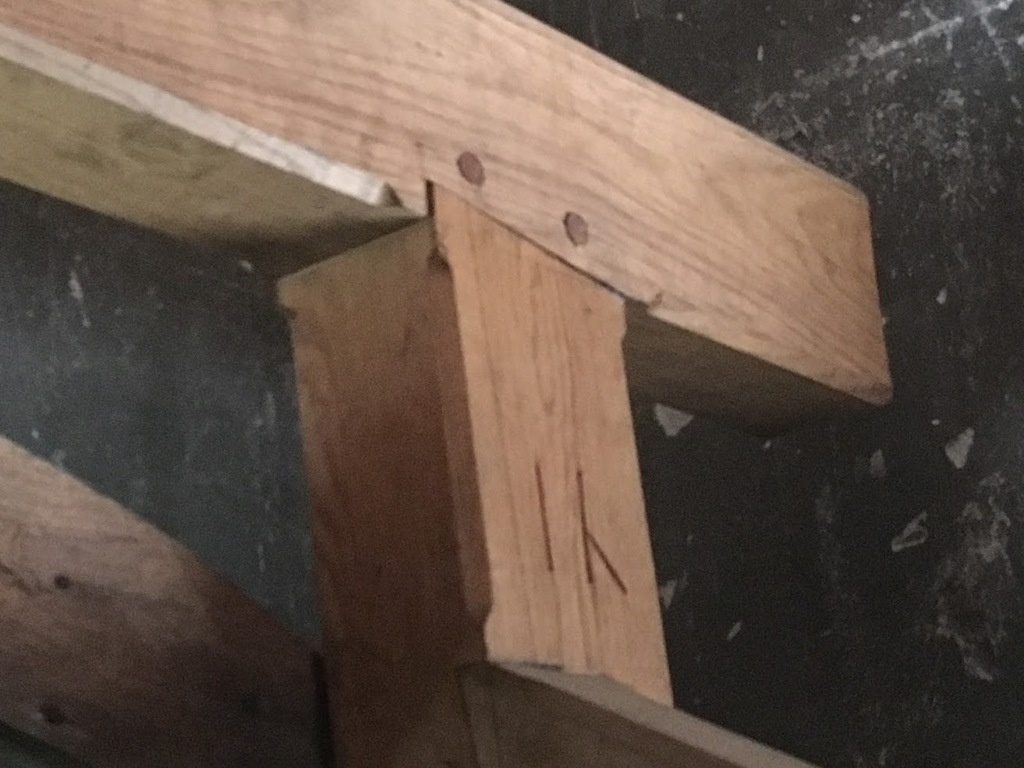

Signature du charpentier ou Marque d'assemblage ?

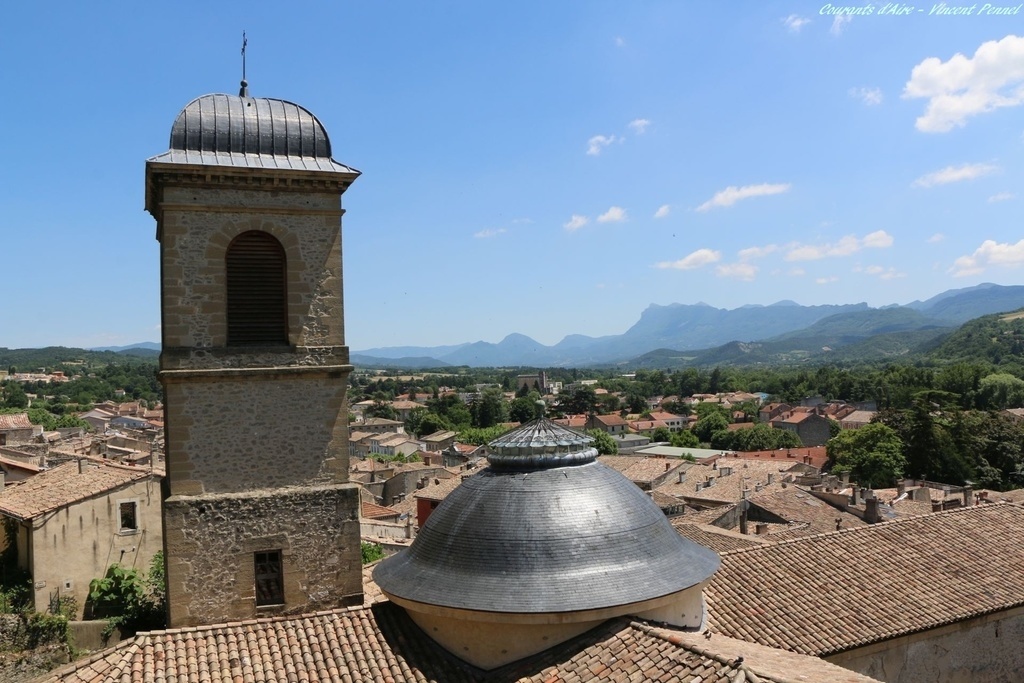

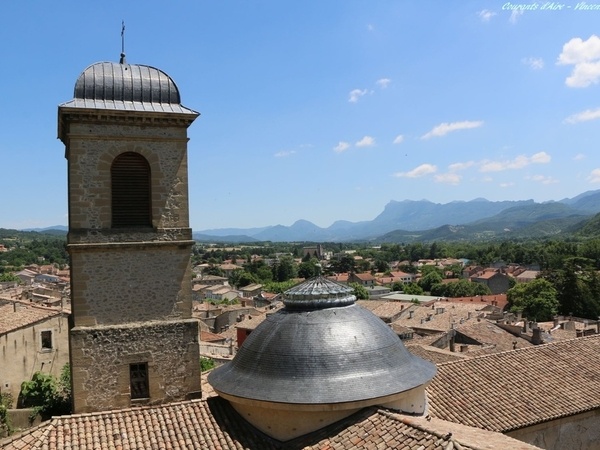

Sinon, voici la toiture du clocher vue de l'extérieur :

Mis à jour

Discussions

Boris Beaulant a publié la trouvaille "Dans le clocher de l'église de Crest".il y a 1 an
niconathy


Il y a les mêmes types de marquages sur les pierres de la cathédrale de Strasbourg, ce sont les signatures des sculptures. C'était leur marque relevée par le contre maître pour leur allouer leur salaire. Par déduction je dirai que les compagnons signent de la même façon.

Boris Beaulant


C'est un peu ce que je me suis dit. C'est pas faux que j'ai le même genre de marque sur les pierres de ma maison.

Niouniou


Non, @niconathy , c'est les signes d'établissement des charpentiers.

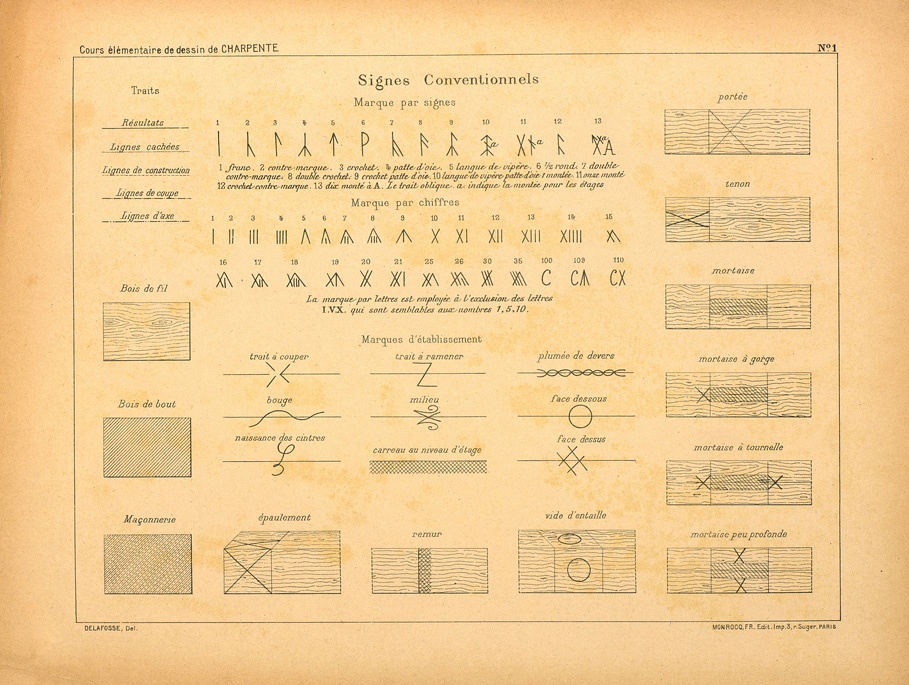

source
J'ai pas trouvé mieux sur le téléphone, mais c'est ça le principe

Wil


Pas en charpente @niconathy, en tout cas pas ce signe. Là c'est une marque de charpente utilisée pour repérer les pièces de bois. En l'occurrence c'est un "deux contremarque". Contremarque signifie que cette pièce se situe à droite de l'axe de la charpente.

Boris Beaulant


@niouniou, @wil ha ok, un 2 tout simplement. Il y avait aussi des sortes de "pi". Possible ?

niconathy


C'est drôle, car il y avait le même style de signature sur les pierres des colonnes, des signes qui revenaient, et rien de logique en regardant de près, surtout que dehors il y a un bloc de granite qui l'explique.
En tout cas j'ai appris quelque chose sur la charpente. Merci! 😉
Une fois que l'on connaît, le signe paraît logique.

Wil

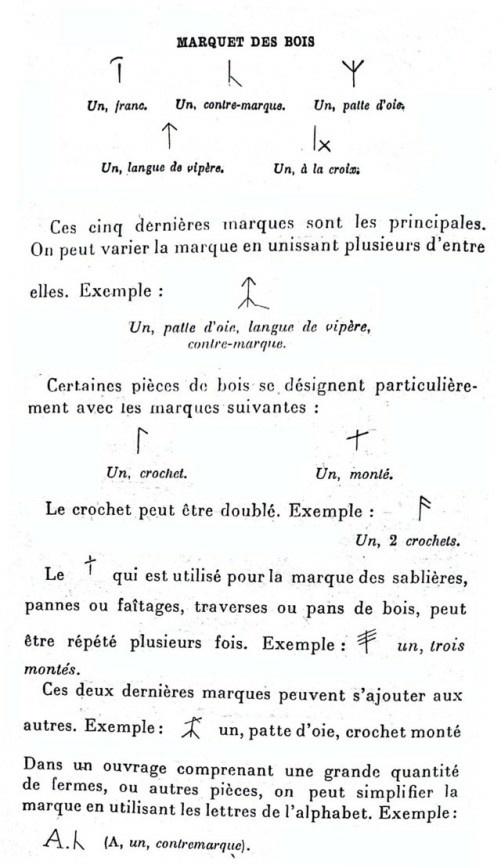

@zeloko, oui c'est possible. Ça peut être un "deux monté". On s'en sert entre autre pour marquer les pannes. En l'occurrence pour le deuxième rang de pannes. Sur la deuxième photo que tu as publié plus bas on y voit un "un monté", pour le "deux monté" il y a juste un trait vertical en plus, soit un peu la forme de pi.

leberrychon


n'importe quoi c'est pas le marquage pour leur allouer le salaire; c'est la marque que l'ont donne a la pièce de bois en charpente

Jean Galmot


@leberrychon Développe ton assertion...j'y connais rien en signe, et comme j'en ai plein sur les piliers en pierre de Rognes de la maison, je voudrais bien savoir...glop glop!

Jean Galmot


@zeloko Merci pour les docs, intéressant , mais c'était du second degrés histoire de relevé un certain point...

sylvainlefrancomtois


signe d Etablissement de charpente pour retrouver l emplacement des bois au montage , celui la c est "2 contremarque" de l autre coté il doit y avoir "2 francs" (deux barres seules) ( lapin pour te rappeler " les francs petit tu les met à gauche ""

Aérolithe

Ça m’intéresserait de connaître le code de marquage de charpentes. Je peux trouver ça ou ?

Niouniou


lis plus haut, en défilant les réponses, tu auras des éléments de réponse

racm terroff

Il y à quelques temps j'avais évoqué dans une trouvaille le livre de Raoul Vergez: La pendule à Salomon ainsi que le film éponyme réalisé par Vicky Ivernel,.
Film disponible sur "you tube" et dont j'aime à croire que je suis pour un "ième" dans sa réapparition.https://youtu.be/2-JaSjD3cXg

sylvainlefrancomtois


+1

niconathy


Cela signifie qu'il est d'accord avec toi @racmterrrof .
C'est un plaisir de te lire, et de découvrir ce que tu nous partages.

racm terroff

Journées du patrimoine. LE château de Vasceuil (prononcer Vaceuil.
OU l'on se rend compte des bienfaits du tour de France.
OU l'on se rend compte ces bienfaits du mécénat.
OU même si l'on est pas "fan" on est touché par l'art moderne.
OU l'on ne peut pas oublier qu'il y a quelques années l'ensemble était en ruines.
.....

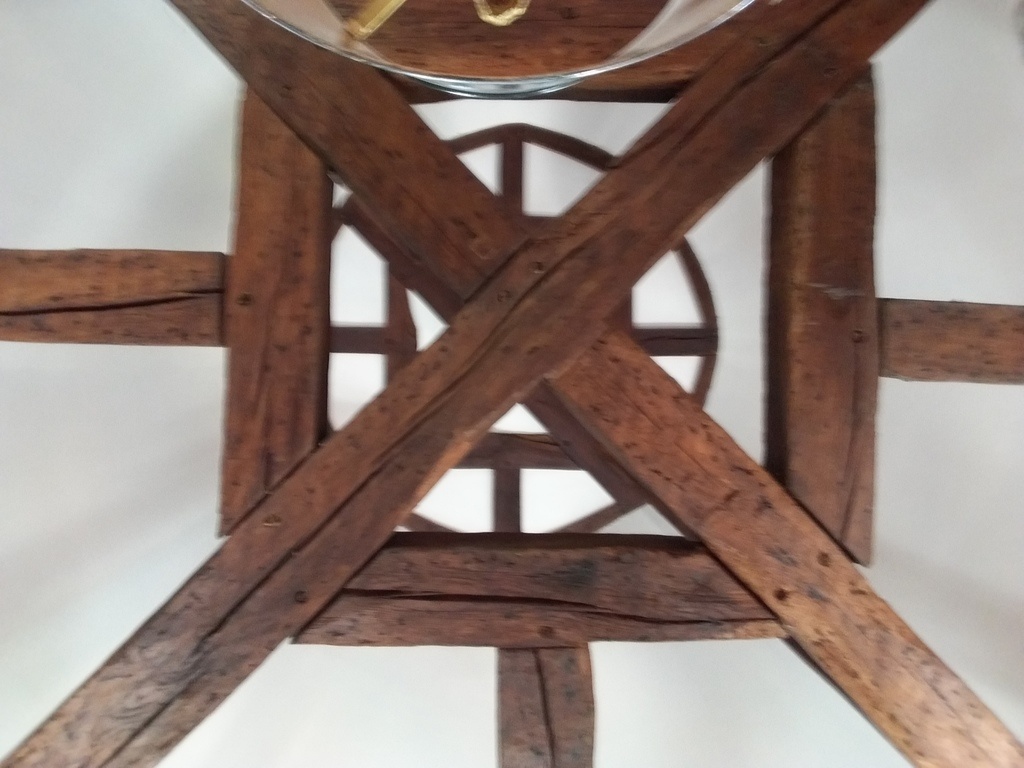

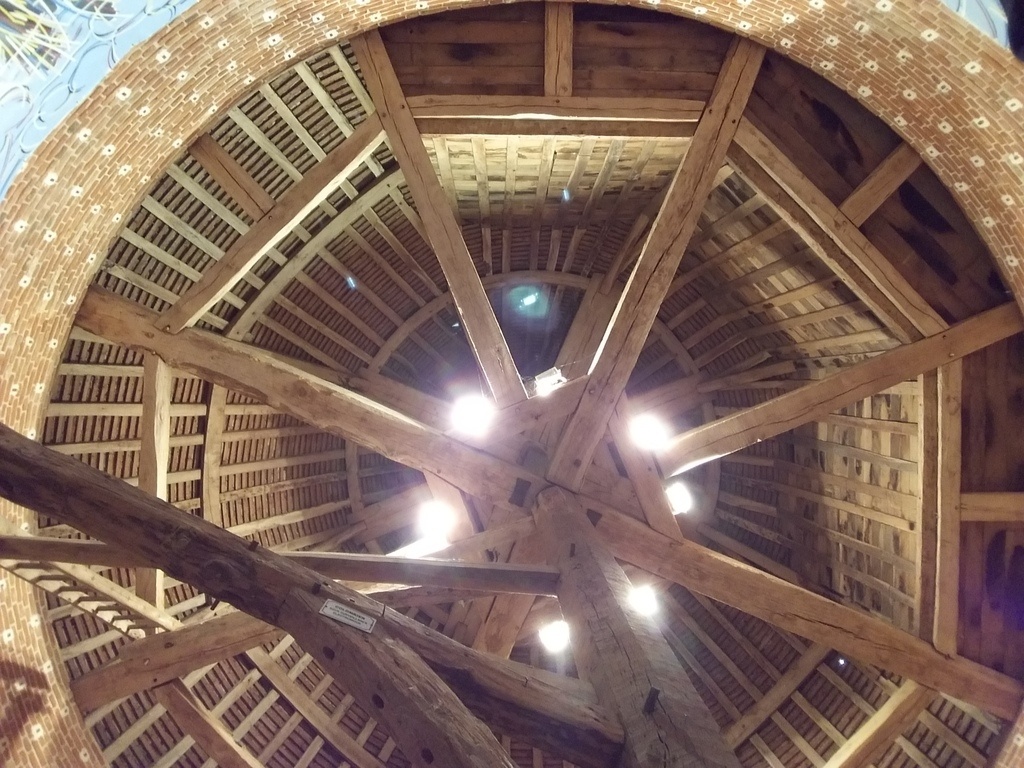

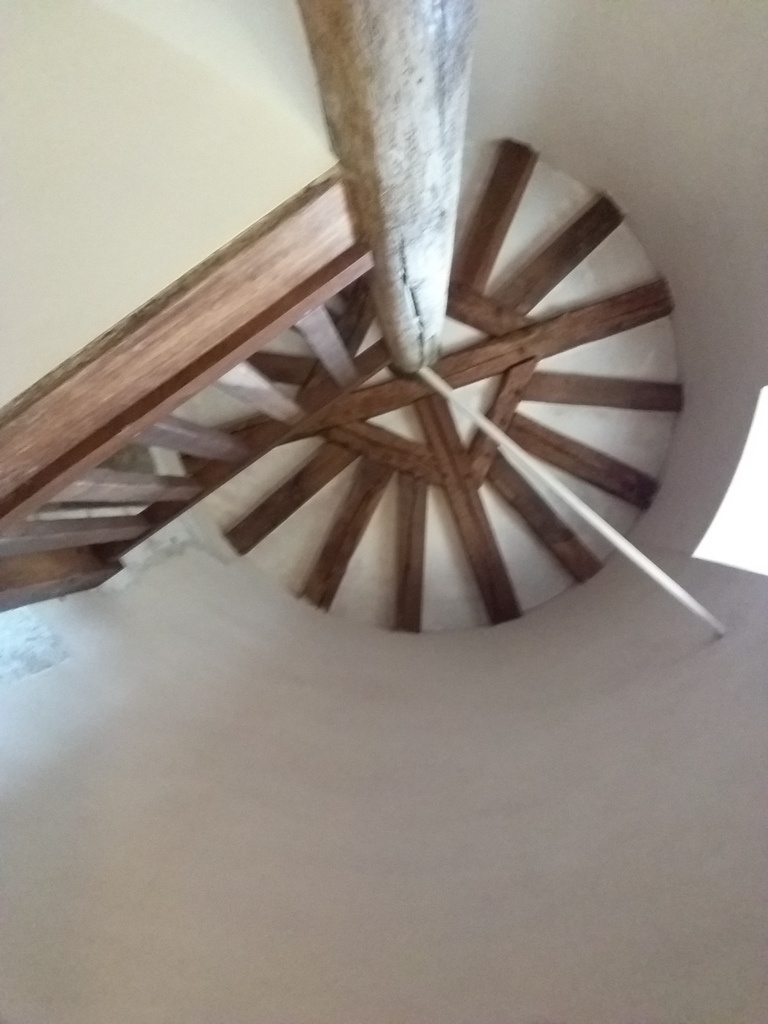

L'escalier qui dessert le bureau de Michelet.Le bureau de Michelet.le pigeonnier dépourvu de ses boulons.

sylvainlefrancomtois

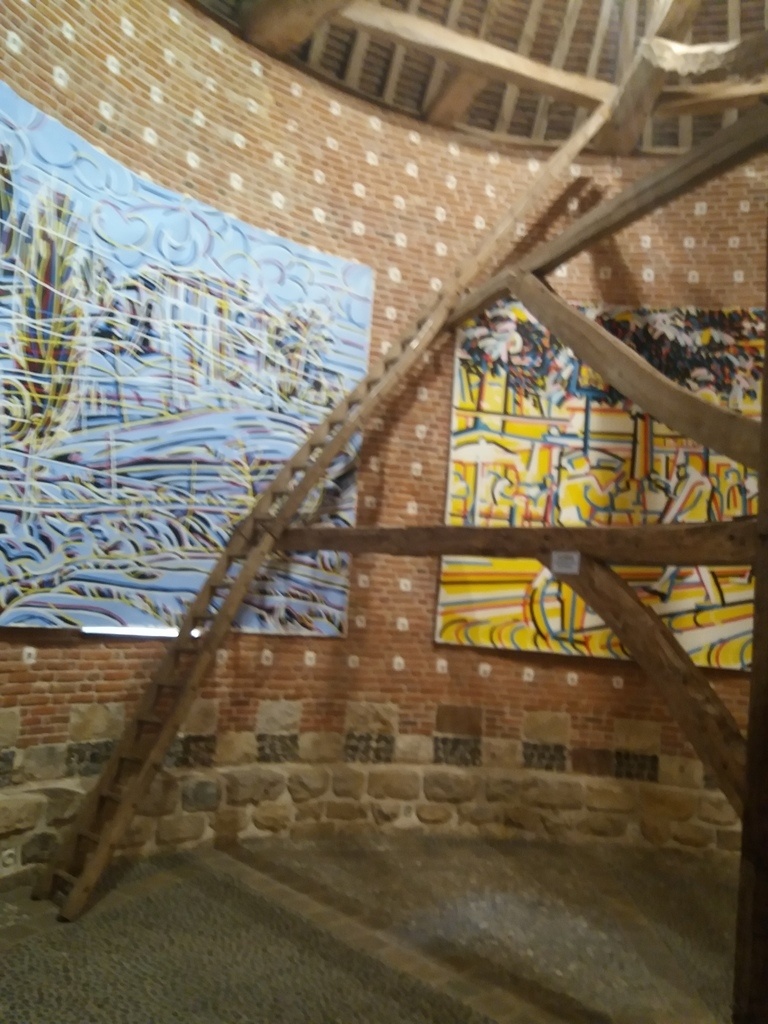

belle réhabilitation de pigeonnier !! les toiles au mur sont de qui (je m intéresse aussi à la peinture) ???

racm terroff

Ce lieu paradisiaque accueille des expositions permanentes et des expositions temporaires.
Dans le pigeonnier et dans quelques pièces du bâtiment une exposition temporaires est consacrée à Fromanger.Certaines oeuvres font 30m2
En permanence on peut admirer Rollon.Nicky saint Phalle. Vasarely. Dali. Calder...

sylvainlefrancomtois


wahou merci !!

voltig-eure


Je vois bien le plaisir que l'ont peut ressentir dans la visite de tel ouvrages, mon gagne pain me mène souvent dans des lieux fort ressemblent mais bien souvent voici plusieurs années que personne n'est venu, je vois le travail des charpentiers de marine, une horloge dont il y a seulement deux modèles dans le monde (la guerche de Bretagne) et tellement de symboles des compagnons sur les bois les pierres même quelques fer forgé, les cloches à la recherche de leurs noms de baptême, de retour au bureau je vais posté deux trois prises de vue,

sylvainlefrancomtois


belle initiative !! poste te gêne pas !!
